Najważniejsze fakty o SPI na start
- SPI jest synchronizowanym interfejsem szeregowym do krótkich połączeń, zwykle wewnątrz jednego urządzenia lub na jednej płytce.
- Pracuje w trybie full duplex, więc dane mogą płynąć jednocześnie w obie strony.
- Standardowo korzysta z linii zegara, dwóch linii danych i sygnału wyboru układu.
- W porównaniu z I2C oferuje zwykle wyższą przepustowość, ale wymaga więcej przewodów i lepszego dopasowania parametrów.
- Największe ryzyko w praktyce to zły tryb zegara, pomylone linie danych i zbyt ambitne okablowanie.
Czym jest interfejs SPI i dlaczego dobrze sprawdza się na krótkim dystansie
SPI traktuję jako lokalny kanał komunikacji między układami: mikrokontrolerem, pamięcią, przetwornikiem ADC, układem pomiarowym albo modułem sterującym. To interfejs synchroniczny, więc jeden układ nadrzędny podaje zegar, a druga strona odczytuje dane w ściśle określonych chwilach. Taka konstrukcja daje przewidywalność, której często brakuje w prostszych, asynchronicznych łączach.
W dokumentacjach producentów znajdziesz też ważną wskazówkę praktyczną: SPI nie jest interfejsem o jednej, sztywnej implementacji dla wszystkich układów. Oznacza to, że samo hasło „SPI” nie wystarczy, żeby dwa elementy od razu się porozumiały. Ja zawsze sprawdzam tryb zegara, kolejność bitów, sposób aktywacji układu i to, czy dana para urządzeń rzeczywiście mówi tym samym dialektem.
To właśnie dlatego SPI tak dobrze pasuje do elektroniki użytkowej, automatyki i systemów energetycznych, ale gorzej znosi przypadkowe okablowanie i długie odcinki przewodu. Następny krok to spojrzenie na fizyczne połączenie, bo tam najczęściej zaczynają się problemy.

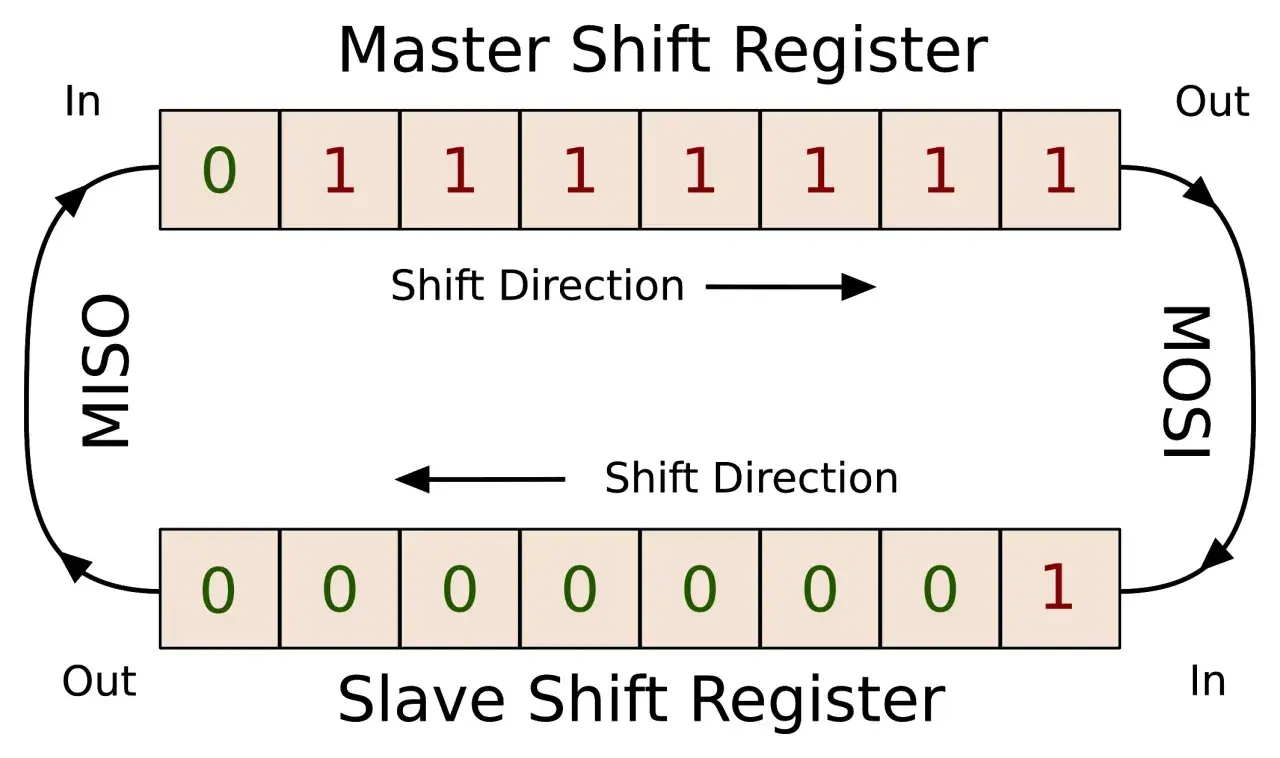

Jak wygląda magistrala i co oznaczają sygnały
W najprostszym wariancie SPI potrzebuje czterech sygnałów. Dla czytelności warto od razu rozdzielić ich rolę, bo w praktyce to właśnie nazwy pinów i kierunek transmisji mylą początkujących najczęściej.
| Sygnał | Rola | Na co patrzę w praktyce |
|---|---|---|
| SCK | Zegar generowany przez układ nadrzędny. | Sprawdzam zgodność trybu pracy i to, czy zbocza są czyste. |
| MOSI / SDO | Dane wysyłane z nadrzędnego do podrzędnego. | Uważam na nazewnictwo, bo niektórzy producenci opisują pin z perspektywy konkretnego układu. |
| MISO / SDI | Dane wracające z układu podrzędnego do nadrzędnego. | Sprawdzam, czy linia nie „walczy” z innym urządzeniem i czy nie ma problemu ze stanem wysokiej impedancji. |
| CS / SS | Wybór aktywnego układu. | Kontroluję, czy tylko jeden klient odpowiada naraz i czy wybór jest aktywny tak, jak przewiduje dokumentacja. |
W typowym połączeniu jeden host obsługuje wiele urządzeń, ale każde z nich zwykle potrzebuje osobnej linii CS. To jest prostsze, niż wygląda, bo host wspólny ma zegar i linie danych, a różnicę robi tylko wybór konkretnego odbiorcy. Gdy pinów brakuje, spotkasz też konfigurację łańcuchową, w której dane przechodzą z jednego układu do następnego. Oszczędza to wyprowadzenia, ale podnosi koszt debugowania i mocniej wiąże projekt z konkretną topologią.
Na krótkim odcinku takie podejście działa bardzo dobrze, bo nie trzeba komplikować protokołu dodatkowymi warstwami. Właśnie dlatego SPI często trafia do wnętrza urządzenia, a nie do komunikacji między urządzeniami oddalonymi od siebie. To prowadzi wprost do pytania, gdzie ten interfejs daje realny zysk w elektryce i energii.
Gdzie SPI ma sens w elektryce i energii
W projektach energetycznych SPI najczęściej obsługuje elementy lokalne, które muszą rozmawiać szybko i bez zbędnego narzutu. Chodzi o obszary, w których liczy się deterministyczny odczyt, krótkie ścieżki i prosty tor sygnałowy.
| Zastosowanie | Dlaczego SPI pasuje | Na co uważać |
|---|---|---|
| Układy pomiaru energii i ADC | Umożliwia szybki, regularny odczyt próbek i przewidywalny timing. | Zgodność trybu zegara i stabilność przebiegów przy częstym próbkowaniu. |
| Pamięć flash i EEPROM | Prosty zapis sekwencyjny i mały narzut komunikacyjny. | Weryfikacja zapisu, zasilanie podczas operacji i poprawna obsługa CS. |
| Układy BMS | Nadaje się do lokalnej komunikacji między kontrolerem a peryferiami pomiarowymi. | Separacja galwaniczna, poziomy napięć i zakłócenia z części mocy. |
| Falowniki i przetwornice | Przydaje się do obsługi peryferiów blisko rdzenia sterującego. | EMI, jakość masy i rozsądna długość ścieżek. |
| Wyświetlacze, RTC i moduły pomocnicze | Nie wymaga rozbudowanego adresowania i dobrze działa przy wielu małych transferach. | Rośnie liczba linii CS, więc warto planować to już na etapie PCB. |
W praktyce widzę tu jedną ważną granicę: SPI świetnie nadaje się do elektroniki wewnątrz urządzenia, ale nie jest pierwszym wyborem tam, gdzie trzeba przejść przez długi przewód, szum elektromagnetyczny albo barierę wysokiego napięcia. W takich projektach często zostawiam SPI po stronie logiki, a przez barierę izolacji przenoszę już tylko to, co naprawdę konieczne. To naturalnie prowadzi do porównania z innymi popularnymi magistralami.
Kiedy SPI wygrywa z I2C i UART
Najprościej porównać SPI z I2C i UART, bo właśnie między tymi interfejsami najczęściej wybiera się podczas projektowania urządzenia. Każdy z nich rozwiązuje trochę inny problem, więc sens ma nie pytanie „który jest lepszy”, tylko „który pasuje do konkretnego zadania”.
| Kryterium | SPI | I2C | UART |
|---|---|---|---|
| Przepustowość | Zwykle wysoka; NXP podaje typowo 5–20 Mbit/s, a w niektórych implementacjach bywa jeszcze wyżej. | Zwykle niższa, ale wystarczająca dla wielu czujników i prostych peryferiów. | Zależna od konfiguracji, zwykle bez takiej wydajności jak SPI. |
| Liczba sygnałów | Więcej linii, bo oprócz zegara i danych dochodzi wybór układu. | Minimalna, bo wspólna magistrala obsługuje wiele urządzeń. | Prosto i punkt-punkt, bez wspólnego zegara. |
| Adresowanie | Brak wbudowanego adresowania, zwykle osobny CS dla każdego urządzenia. | Adresowanie jest częścią protokołu. | Nie ma adresowania w klasycznym sensie. |
| Deterministyczny timing | Tak, bo host generuje zegar. | Tak, ale z innym narzutem i inną filozofią pracy magistrali. | Mniej przewidywalny, bo dane lecą asynchronicznie. |
| Najlepsze zastosowanie | Lokalne peryferia, pamięci, pomiar, sterowanie. | Czujniki i układy, gdzie liczy się oszczędność pinów. | Debug, prosty transfer punkt-punkt, konsola serwisowa. |
Jeśli mam wybrać jedną cechę, która najczęściej przesądza o decyzji, jest nią przewidywalność transferu. SPI wygrywa wtedy, gdy zależy mi na szybkim odczycie danych i dokładnie wiem, które urządzenie ma mówić w danej chwili. I2C wygrywa wtedy, gdy chcę zmniejszyć liczbę przewodów. UART jest wygodny, ale nie daje takiego samego modelu pracy z wieloma lokalnymi peryferiami. Właśnie dlatego w urządzeniach energetycznych SPI często zostaje tam, gdzie ma być szybkie i bliskie, a nie rozległe.
Skoro wiemy już, kiedy to ma sens, trzeba jeszcze dobrze ustawić parametry pracy. To zwykle decyduje o tym, czy komunikacja działa od pierwszego podłączenia, czy zamienia się w serię nieczytelnych przebiegów.
Jak dobrać tryb, częstotliwość i liczbę urządzeń
Tu najłatwiej o błąd, bo z zewnątrz SPI wygląda jak prosty interfejs, a w praktyce wymaga zgodności kilku ustawień naraz. Ja zaczynam zawsze od trybu zegara, dopiero potem podnoszę częstotliwość i sprawdzam, czy cały zestaw układów zachowuje się stabilnie.
| Tryb | Poziom spoczynkowy zegara | Na której krawędzi próbkuje dane |
|---|---|---|
| 0 | Niski | Na zboczu narastającym |
| 1 | Niski | Na zboczu opadającym |
| 2 | Wysoki | Na zboczu opadającym |
| 3 | Wysoki | Na zboczu narastającym |
Jeżeli urządzeń jest kilka, osobny CS dla każdego klienta zwykle upraszcza życie. Gdy pinów zaczyna brakować, kusi łańcuch szeregowy, ale wtedy rośnie złożoność testów i trudniej odróżnić błąd w okablowaniu od błędu w konfiguracji. To właśnie ten moment pokazuje, że SPI bywa prosty tylko wtedy, gdy świadomie ograniczy się jego zakres.
Najczęstsze błędy, które robią z SPI kapryśny interfejs
Większość problemów z SPI nie wynika z samego protokołu, tylko z pośpiechu przy uruchamianiu. W takich sytuacjach najpierw wyglądają one jak awaria układu, a później okazuje się, że winny był detal w trybie pracy albo zła interpretacja pinów.
- Mylenie nazwy pinu z kierunkiem sygnału. MOSI, MISO, SDI i SDO bywają opisywane z perspektywy różnych układów, więc bez czytania noty łatwo odwrócić połączenia.
- Zły tryb zegara. Jeśli dwa układy nie zgadzają się co do momentu próbkowania, transfer wygląda jak losowy śmietnik danych.
- Za szybki zegar na zbyt długim połączeniu. Na płytce jeszcze działa, ale po wydłużeniu ścieżek albo dołożeniu przewodu zaczynają się odbicia i błędy odczytu.
- Równoczesna aktywacja więcej niż jednego urządzenia. Na wspólnej linii danych nie powinny nadawać dwa układy naraz.
- Brak zgodności poziomów napięć. Sama nazwa SPI nie gwarantuje, że 3,3 V i 5 V będą się bezpiecznie dogadywać bez dodatkowego dopasowania.
- Ignorowanie zakłóceń z części mocy. W falowniku, zasilaczu albo BMS sygnały logiczne trzeba prowadzić znacznie ostrożniej niż na prostym zestawie uruchomieniowym.
Ja przy pierwszym uruchomieniu nie przyspieszam na siłę. Zaczynam od najwolniejszej sensownej częstotliwości, sprawdzam przebiegi na analizatorze logicznym i dopiero potem podnoszę taktowanie. Taka kolejność zwykle oszczędza więcej czasu niż długie zgadywanie, co w projekcie zostało pomylone. A gdy połączenie ma trafić do urządzenia energetycznego, ostrożność ma jeszcze większe znaczenie.
Jak traktować SPI w projekcie energetycznym, żeby nie przegrać z zakłóceniami
W projektach energetycznych patrzę na SPI jak na interfejs wewnętrzny, a nie łącze transportowe. To ważne rozróżnienie, bo od razu ustawia oczekiwania: magistrala ma działać szybko i pewnie wewnątrz urządzenia, ale nie powinna być obciążana rolą, do której po prostu nie została stworzona.
Jeżeli projekt dotyczy pomiaru energii, zasilania impulsowego, BMS albo sterowania elementami mocy, najpierw pilnuję architektury sygnałowej, a dopiero potem przepustowości. Dobre praktyki są dość przewidywalne: krótka masa referencyjna, możliwie zwarte ścieżki, brak przypadkowych pętli, sensowna separacja od elementów mocy i jasna decyzja, gdzie kończy się część logiczna, a zaczyna strefa izolacji. W urządzeniach, które mają pracować stabilnie przez lata, to robi większą różnicę niż samo podkręcanie zegara.
Jeśli miałbym zostawić jedną, praktyczną zasadę, brzmiałaby tak: SPI wybieraj wtedy, gdy układy są blisko siebie, timing ma znaczenie i możesz kontrolować warunki elektryczne całej magistrali. W elektronice z obszaru energii to świetne rozwiązanie do lokalnych peryferiów, odczytu pomiarów i konfiguracji układów pomocniczych. Przy większym dystansie, silnych zakłóceniach albo konieczności przejścia przez barierę bezpieczeństwa lepiej od razu zaplanować izolację albo inny interfejs, niż później walczyć z pozornie „losowymi” błędami transmisji.
