W elektronice i elektrotechnice jeden termin potrafi oszczędzić sporo pomyłek przy podłączaniu diody, analizie baterii czy czytaniu schematu. To właśnie katoda często decyduje, czy element pracuje poprawnie, czy tylko udaje, że działa. Poniżej wyjaśniam prostą definicję, pokazuję różnice między układami i podpowiadam, jak rozpoznawać bieguny bez zgadywania.
Najkrócej: czytaj typ układu, a nie tylko symbol przy obudowie
- W elektrochemii liczy się przede wszystkim miejsce redukcji, czyli przyjmowania elektronów.
- W ogniwie oddającym energię strona katodowa zwykle jest dodatnia, a w układzie wymuszanym z zewnątrz może być ujemna.
- W diodach i LED-ach najważniejsze są oznaczenia na obudowie oraz symbol na schemacie.
- Najczęstszy błąd to mylenie prądu umownego z ruchem elektronów.
- W praktyce najlepiej sprawdzają się: symbol, nota katalogowa i prosty pomiar multimetrem.
Co naprawdę oznacza ta elektroda
Najprościej ujmuję to tak: chodzi o elektrodę, na której zachodzi redukcja, czyli przyjmowanie elektronów. To definicja, która dobrze trzyma się chemii i większości układów elektrochemicznych, ale w praktyce trzeba jeszcze wiedzieć, czy patrzymy na ogniwo oddające energię, układ zasilany z zewnątrz, czy element półprzewodnikowy. Sam napis na obudowie nigdy nie wystarcza, jeśli nie znamy kontekstu.
W schematach dochodzi jeszcze jeden ważny szczegół: prąd umowny i przepływ elektronów nie idą w tę samą stronę. Dla wielu osób to właśnie tu zaczyna się zamieszanie, bo opis techniczny nie zawsze pokrywa się z intuicją. Ja trzymam się prostej zasady: najpierw sprawdzam typ elementu, dopiero potem pytam o biegunowość.
W elektronice użytkowej ta wiedza przydaje się szybciej, niż się wydaje. Przy diodzie chroni przed odwrotnym wpięciem, przy akumulatorze pozwala zrozumieć, co dzieje się podczas ładowania i rozładowania, a przy układach mocy pomaga czytać schemat bez domysłów. To dobry punkt wyjścia, bo od niego zależy reszta interpretacji.
Skoro definicja jest już jasna, przejdę do miejsca, w którym najczęściej pojawia się błąd: do tego, że znak elektryczny tej samej elektrody nie zawsze wygląda tak samo.
Dlaczego znak zmienia się zależnie od układu
W praktyce nie ma jednego uniwersalnego „plusu” i „minusa” przypisanego na zawsze. Liczy się to, jak pracuje dany układ. Inaczej zachowuje się ogniwo galwaniczne, inaczej elektrolizer, a jeszcze inaczej dioda lub LED. Właśnie dlatego szkolne skróty myślowe bywają mylące, jeśli ktoś chce je zastosować bez sprawdzenia kontekstu.
| Układ | Co oznacza strona katodowa | Typowy znak | Co się dzieje |
|---|---|---|---|
| Ogniwo galwaniczne podczas rozładowania | Miejsce redukcji i odbioru elektronów | + | Układ oddaje energię do obwodu zewnętrznego |
| Elektrolizer lub akumulator podczas ładowania | Miejsce redukcji wymuszanej z zewnątrz | - | Źródło zasilania narzuca kierunek reakcji |
| Dioda prostownicza i LED | Strona wyjściowa dla prądu w kierunku przewodzenia | Zależny od symbolu i obudowy | Przewodzenie zachodzi tylko w jednym kierunku |
| Lampa elektronowa | Elektroda zbierająca elektrony | Zwykle ujemny względem emitera | Układ opiera się na emisji i odbiorze elektronów |
W energii i elektrotechnice najważniejszy wniosek jest prosty: nie wolno przenosić jednej definicji mechanicznie na każdy typ urządzenia. To, co jest prawdziwe dla ogniwa, nie zawsze będzie wygodne jako skrót w diodzie czy podczas ładowania baterii. I właśnie dlatego dalej pokazuję, jak czytać oznaczenia w praktyce.
Jak rozpoznać ją w diodach, LED-ach i akumulatorach

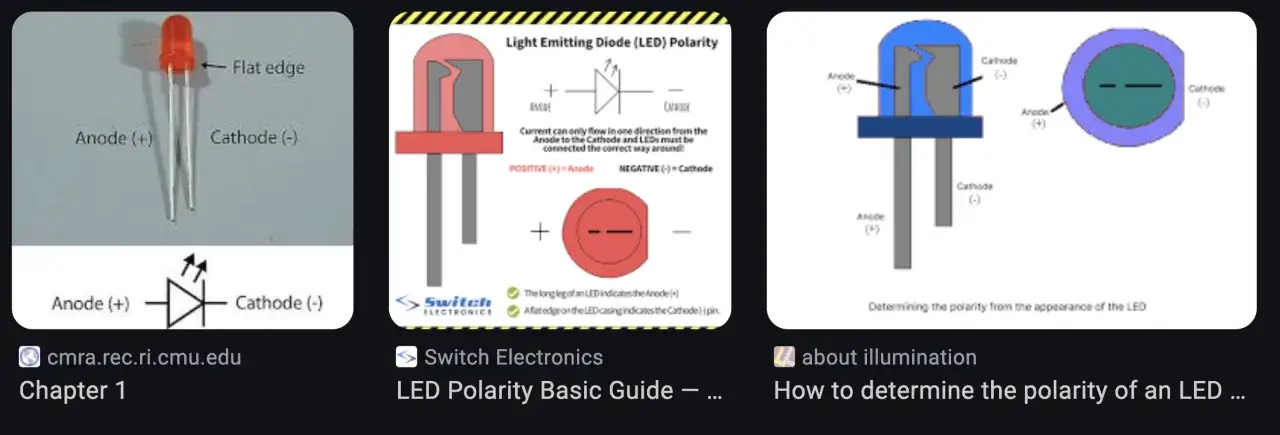

W elementach, które spotyka się na co dzień, biegunowość najłatwiej odczytać z obudowy. W klasycznej diodzie prostowniczej najczęściej pomaga pasek lub pierścień na jednej stronie. W LED-ach trzeba spojrzeć na kilka rzeczy naraz: krótsza nóżka zwykle wskazuje stronę katodową, a spłaszczenie obudowy też często ją zdradza. W wersjach SMD nie warto zgadywać, bo oznaczenia bywają różne i najlepiej sprawdza się nota katalogowa.
Gdy mam do czynienia z akumulatorem, patrzę najpierw na oznaczenia + i -, a dopiero potem na nazewnictwo elektrod. To bezpieczniejsze niż poleganie na intuicji, bo w układach magazynowania energii nazwa elektrody i biegun w danym momencie pracy nie zawsze są tym samym, co podpowiada potoczny skrót myślowy.
Przy prostym sprawdzaniu multimetrem też da się uniknąć błędów. W trybie testu diody większość mierników podaje napięcie tak, że przewodzenie pojawia się po ustawieniu czerwonej sondy po stronie anody, a czarnej po stronie katodowej. Jeśli po odwróceniu sond wynik znika, element zachowuje się tak, jak powinien.
Warto też znać orientacyjne napięcia przewodzenia, bo one często pomagają odróżnić zwykłą diodę od LED-u albo wykryć uszkodzenie:
- dioda krzemowa: zwykle około 0,6-0,7 V,
- dioda Schottky'ego: często około 0,2-0,4 V,
- czerwona LED: najczęściej około 1,8-2,2 V,
- niebieska lub biała LED: zwykle około 2,8-3,3 V.
Jeśli te wartości wyglądają nietypowo, nie zawsze oznacza to awarię, ale jest to dobry sygnał, że trzeba wrócić do schematu albo noty katalogowej. To prowadzi nas do najczęstszych pomyłek, które widzę w praktyce najczęściej.
Najczęstsze błędy przy polaryzacji
Największy problem zaczyna się wtedy, gdy ktoś miesza trzy różne rzeczy: kierunek prądu umownego, ruch elektronów i opis biegunów na schemacie. To brzmi jak drobiazg, ale właśnie na tym etapie powstaje większość niepotrzebnych zwarć, odwrotnych wpięć i źle odczytanych pomiarów. W pracy serwisowej takie skróty kosztują czas, a czasem również element.
- Zakładanie, że minus zawsze oznacza tę samą elektrodę. To działa tylko w części układów i tylko w określonym trybie pracy.
- Odczytywanie koloru przewodu zamiast symbolu. Kolor bywa pomocny, ale nie jest dowodem.
- Wpinanie LED bez ograniczenia prądu. W takim układzie sam kierunek nie wystarczy, bo element może ulec uszkodzeniu mimo poprawnej polaryzacji.
- Pomylenie strony przewodzenia z kierunkiem elektronów. To klasyczny błąd przy nauce podstaw elektroniki.
- Ignorowanie trybu pracy akumulatora. Podczas ładowania i rozładowania interpretacja układu może wyglądać inaczej, niż się spodziewa początkujący.
Praktyczna rada, którą stosuję od lat, jest prosta: jeśli coś jest niejasne, nie zgaduj. Sprawdź symbol na schemacie, odczytaj oznaczenie obudowy i dopiero wtedy podłącz zasilanie. W urządzeniach energoelektronicznych ta kolejność naprawdę robi różnicę.
Jak wykorzystać tę wiedzę przy naprawie i projektowaniu układów
W projektowaniu prostych obwodów, zasilaczy, ładowarek i układów LED wiedza o tej elektrodzie nie jest teorią dla teorii. Pomaga dobrać orientację elementu, zrozumieć przepływ energii i szybciej znaleźć przyczynę usterki. Ja najczęściej zaczynam od krótkiej checklisty: jaki to element, jak jest oznaczony, jaki ma tryb pracy i co pokazuje pomiar.
Jeśli projekt dotyczy ochrony przed odwrotną polaryzacją, przydaje się jeszcze jedna obserwacja. Samo odwrócenie przewodów to nie wszystko, bo znaczenie ma też spadek napięcia, strata mocy i temperatura pracy. W małych układach LED różnica bywa niewielka, ale w większych instalacjach energetycznych może zdecydować o sprawności całego toru zasilania.
W praktyce najlepiej działa podejście warstwowe: najpierw symbol, potem obudowa, potem pomiar. Dzięki temu nie trzeba pamiętać dziesiątek wyjątków na pamięć, bo logika układu prowadzi do właściwej odpowiedzi. I właśnie to jest najcenniejsze, gdy czytasz schematy albo naprawiasz sprzęt.
Jedna zasada, która porządkuje całą resztę
Jeżeli miałbym zostawić po tym temacie tylko jedną myśl, byłaby bardzo praktyczna: nie ucz się biegunowości jako suchej etykiety, tylko jako relacji między typem układu, ruchem ładunków i reakcją zachodzącą na elektrodzie. To podejście działa i w elektronice użytkowej, i w energetyce, i przy prostym serwisie domowych urządzeń.
Gdy pamiętasz tylko to jedno, łatwiej uniknąć błędów przy diodach, akumulatorach i układach zasilania. A jeśli coś nadal nie pasuje do intuicji, wróć do schematu i sprawdź, czy patrzysz na pracę ogniwa, element półprzewodnikowy czy układ wymuszany z zewnątrz. Wtedy nawet katoda przestaje być terminem, który trzeba zapamiętać na siłę, a staje się prostym elementem czytelnej logiki obwodu.
