Tranzystor to jeden z tych elementów, bez których współczesna elektronika i energetyka po prostu nie działa. W praktyce odpowiada za wzmacnianie sygnałów, szybkie przełączanie obciążeń i sterowanie przepływem prądu w układach od prostych lamp LED po falowniki i zasilacze. Poniżej rozkładam temat na działanie, najważniejsze odmiany, zastosowania i najczęstsze błędy przy doborze.
Najważniejsze fakty, które warto złapać od razu
- To element półprzewodnikowy, który ma sterować większym prądem za pomocą małego sygnału wejściowego.
- W praktyce najczęściej pracuje jako przełącznik, a dopiero potem jako wzmacniacz.
- Najczęściej spotkasz odmiany BJT, MOSFET, IGBT i SiC MOSFET.
- Przy doborze najważniejsze są napięcie, prąd, straty cieplne i sposób sterowania.
- Najczęstszy błąd to ignorowanie chłodzenia i czytanie tylko jednego parametru z noty katalogowej.
Jak działa ten element w praktyce
Najprościej patrzę na niego jak na sterowany zawór dla prądu. Niewielki sygnał na wejściu decyduje o tym, ile energii z zasilania trafi na wyjście. W układach analogowych pozwala to wzmacniać sygnały, a w układach mocy po prostu szybko włączać i wyłączać obciążenie.

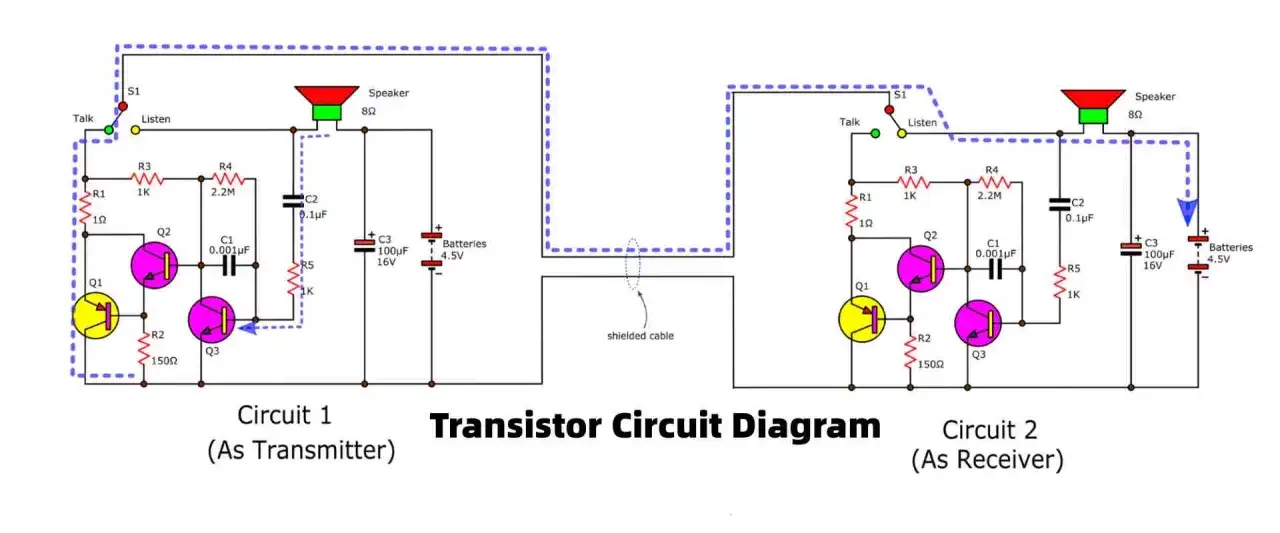

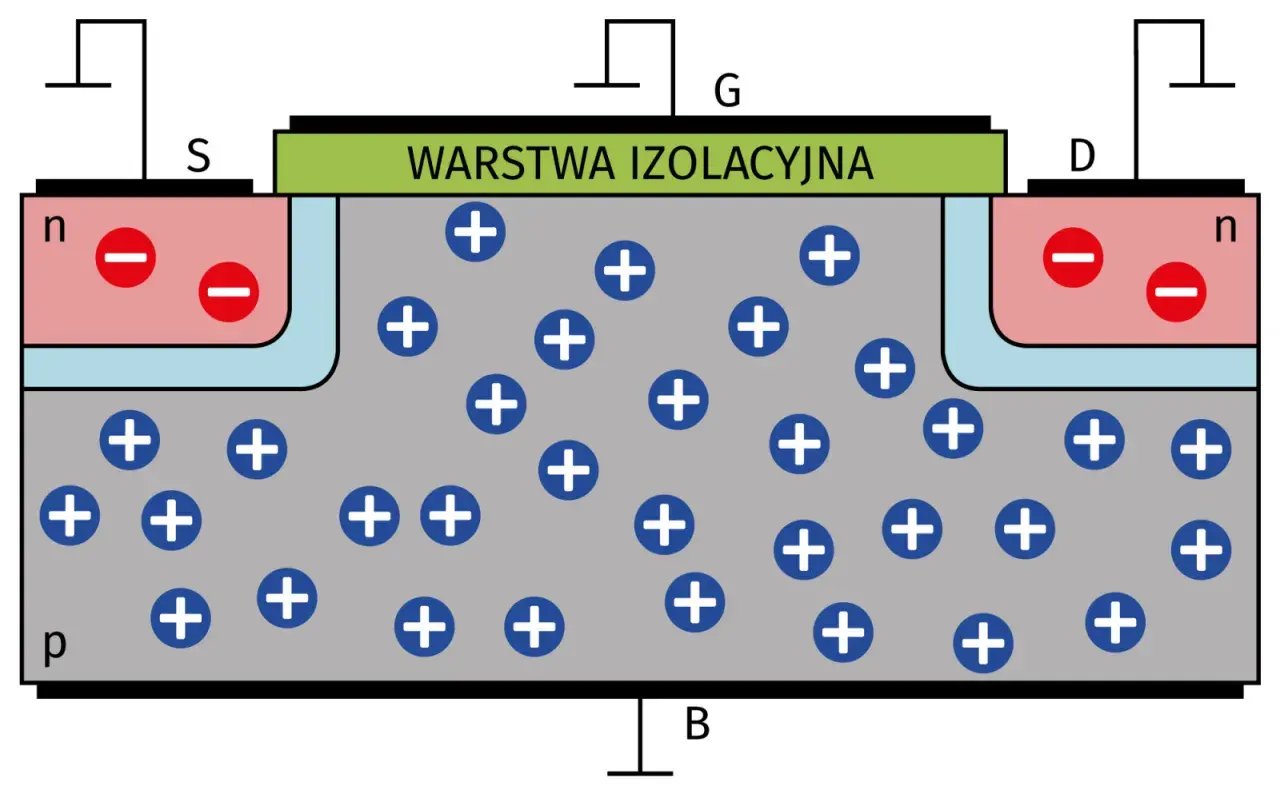

W wersji bipolarnej sterowanie odbywa się przez bazę, która kontroluje większy prąd kolektora. W wersji polowej, czyli w MOSFET-ach, sytuacja jest wygodniejsza dla sterownika: bramka jest sterowana napięciem, a nie stałym prądem. To właśnie dlatego w elektronice cyfrowej i energoelektronice tak często wybiera się odmiany polowe.
- odcięcie - element praktycznie nie przewodzi i działa jak otwarty łącznik;
- obszar aktywny - można go wykorzystać do wzmacniania sygnału;
- nasycenie - przewodzenie jest maksymalnie „dociśnięte” i element zachowuje się jak zamknięty przełącznik.
Jest jeszcze jedna rzecz, którą początkujący często mylą: napięcie progowe to nie to samo co pełne otwarcie. To, że MOSFET zaczyna przewodzić przy określonym Vgs(th), nie znaczy jeszcze, że zrobi to z niskimi stratami. W praktyce właśnie to rozróżnienie decyduje, czy układ będzie chłodny i stabilny, czy będzie się niepotrzebnie grzał. Żeby dobrze dobrać układ, trzeba jeszcze wiedzieć, czym różnią się główne odmiany tego elementu.
Najważniejsze odmiany i kiedy wybrać każdą
W rozmowie o elektronice użytkowej i energetyce najczęściej wracają cztery typy. Ja patrzę na nie nie jak na „lepszy” i „gorszy” wariant, tylko jak na narzędzia do różnych zadań. Inaczej projektuje się sterowanie małym sygnałem, inaczej przetwornicę, a jeszcze inaczej napęd silnika albo falownik fotowoltaiczny.
| Typ | Jak jest sterowany | Gdzie sprawdza się najlepiej | Najważniejsze ograniczenie |
|---|---|---|---|
| BJT | Prądem bazy | Proste wzmacniacze, klasyczne układy analogowe, nieskomplikowane sterowanie | Wymaga prądu sterującego i zwykle ma większe straty sterowania |
| MOSFET | Napięciem bramki | Zasilacze impulsowe, logika, przetwornice niskiego i średniego napięcia | Trzeba pilnować pojemności bramki, zakłóceń i poprawnego drivera |
| IGBT | Napięciem bramki, z zachowaniem cech bipolarnych | Falowniki, napędy silników, spawarki, duże układy mocy | Zwykle wolniejszy od MOSFET-a, ale wygodny przy wyższych mocach |
| SiC MOSFET | Jak MOSFET, ale w technologii krzemowo-węglikowej | Szybkie ładowarki, OBC, fotowoltaika, EV, wysoka sprawność i wysokie napięcia | Wyższa cena i większa wrażliwość na jakość projektu sterowania |
Jeśli miałbym wybrać jednym ruchem do elektroniki użytkowej, zwykle zacząłbym od MOSFET-a. Jeśli wchodzą duże napięcia, duża moc i ciepło, naturalnie przesuwam się w stronę IGBT albo SiC. Właśnie dlatego w nowoczesnych układach energetycznych tak mocno liczy się nie tylko sam typ, ale też to, gdzie dokładnie ma pracować. To prowadzi prosto do zastosowań.
Gdzie ten element ma największe znaczenie w elektryce i energii
Najwięcej sensu ma tam, gdzie trzeba zamienić delikatny sygnał sterujący w realną pracę: światło, ruch, ciepło albo ładowanie baterii. W elektronice domowej spotykasz go częściej, niż się wydaje, bo siedzi w zasilaczach, ładowarkach, sterownikach wentylatorów, wzmacniaczach audio i układach sterowania LED.
- Zasilacze impulsowe - tutaj przełączanie zachodzi bardzo szybko, więc liczy się sprawność i małe straty cieplne.
- Ładowarki i przetwornice - element reguluje energię dopływającą do baterii lub kolejnego stopnia układu.
- Sterowniki silników - kontroluje obroty, moment i kierunek pracy, szczególnie w wentylatorach, pompach i napędach.
- Falowniki fotowoltaiczne - przekształca prąd stały na zmienny i pomaga zarządzać energią z paneli.
- Ładowarki EV i układy OBC - tu rośnie znaczenie wysokiej sprawności, temperatury pracy i odporności na przepięcia.
W energetyce największa różnica nie polega na tym, czy element „działa”, tylko ile energii oddaje w postaci ciepła. Każdy dodatkowy procent strat szybko przekłada się na większy radiator, głośniejszy wentylator i wyższy koszt całego układu. Dlatego w 2026 coraz większą rolę zyskują rozwiązania na SiC, bo ułatwiają budowę bardziej zwartej i wydajnej elektroniki mocy. Zanim jednak kupię konkretny model, zawsze sprawdzam notę katalogową.
Jak czytać dane katalogowe, żeby nie przepłacić i nie spalić układu
W praktyce specyfikacja decyduje o wszystkim. Dwie sztuki wyglądające podobnie mogą zachowywać się zupełnie inaczej pod obciążeniem, w wysokiej temperaturze albo przy szybkim przełączaniu. Ja zaczynam od tego, czy parametry są bezpieczne dla napięcia, prądu i chłodzenia, a dopiero potem patrzę na cenę.
Na te parametry patrzę najpierw
| Parametr | Co oznacza w praktyce | Typowy błąd |
|---|---|---|
| Vce / Vds | Maksymalne napięcie, jakie element powinien wytrzymać | Dobór „na styk” bez marginesu na przepięcia |
| Ic / Id | Prąd ciągły i impulsowy, który układ może obsłużyć | Patrzenie tylko na wartość z nagłówka bez uwzględnienia temperatury |
| Ptot i Rth | Straty i odporność cieplna obudowy oraz ścieżki odprowadzania ciepła | Ignorowanie radiatora, pasty termicznej i warunków montażu |
| Vgs(th) / hFE | Próg otwarcia lub wzmocnienie prądowe | Uznawanie progu za pełne, bezpieczne włączenie |
| SOA | Bezpieczny obszar pracy przy konkretnym napięciu, prądzie i czasie | Wykorzystywanie elementu poza zakresem impulsów lub pracy liniowej |
| Qg / czasy przełączania | Jak łatwo i jak szybko element przechodzi między stanami | Dobór zbyt słabego drivera i niekontrolowane straty przełączania |
| Obudowa i pinout | Wpływa na montaż, chłodzenie i układ ścieżek | Zakładanie, że wszystkie „podobne” obudowy są zamienne |
Przy napięciu zwykle zostawiam 20-30% zapasu, a przy układach impulsowych i trudnym środowisku jeszcze więcej. To nie jest ozdobnik w projekcie, tylko realna ochrona przed szpilkami napięciowymi, temperaturą i starzeniem elementów. W praktyce największy błąd robi się nie na poziomie teorii, tylko przy montażu i sterowaniu.
Przeczytaj również: Kilowatogodzina - Jak obliczyć zużycie energii i czytać rachunki?
Najczęstsze błędy przy doborze
- Wybór po samym prądzie, bez sprawdzenia napięcia i strat cieplnych.
- Ignorowanie drivera bramki albo bazy, czyli za słabe lub za wolne sterowanie.
- Mylenie napięcia progowego z pełnym otwarciem elementu.
- Brak marginesu na temperaturę otoczenia i rozpraszanie ciepła.
- Pomijanie pasożytniczej indukcyjności ścieżek, która potrafi zabić szybki układ.
Kiedy mam to wszystko przed sobą, wybór przestaje być zgadywaniem. Zostaje kilka prostych, ale bardzo konkretnych decyzji, które naprawdę robią różnicę przy uruchamianiu i serwisie. To właśnie na nich opiera się praktyka, a nie na samym opisie z katalogu.
Co sprawdza się przy wymianie i pierwszym uruchomieniu
Najkrótsza wersja jest taka: nie dobieraj elementu po samej obudowie ani po jednym liczbowym parametrze z tabelki. Najpierw sprawdź rolę w układzie, potem napięcie, prąd, sposób sterowania i odprowadzanie ciepła. Jeśli wymieniasz uszkodzony półprzewodnik, sprawdź też driver, rezystory bramki lub bazy, diody, kondensatory i ścieżki zasilania, bo awaria bardzo często nie kończy się na jednym elemencie.
Gdybym miał zostawić jedną praktyczną zasadę, byłaby prosta: dobry dobór to połączenie funkcji, zapasu i termiki. Jeśli te trzy rzeczy się zgadzają, układ zwykle pracuje stabilnie, jest cichszy, mniej się grzeje i wybacza więcej błędów montażowych. A właśnie o to chodzi, kiedy element półprzewodnikowy ma działać nie tylko w laboratorium, ale w realnym urządzeniu przez długi czas.
