W napędach prądu stałego ten element decyduje o tym, czy silnik pracuje płynnie, trzyma kierunek obrotów i nie zamienia energii w serię iskier. Pokażę, jak działa, z czego się składa, gdzie nadal ma sens w sprzęcie i na co zwracać uwagę, gdy zaczyna się zużywać. Dorzucam też praktyczne porównanie z napędami bezszczotkowymi, bo to właśnie ono najczęściej pomaga w realnym wyborze.
Najkrócej o pracy układu komutacji w silnikach DC
- W silniku prądu stałego zmiana kierunku prądu w uzwojeniu wirnika utrzymuje stały kierunek momentu obrotowego.
- W generatorze ten sam mechanizm działa jak prostownik mechaniczny i porządkuje napięcie na wyjściu.
- Układ składa się z miedzianych wycinków, izolacji między nimi oraz szczotek, które ślizgają się po powierzchni roboczej.
- Najczęstsze objawy problemów to iskrzenie, spadek mocy, nierówna praca i nadmierny pył węglowy.
- W praktyce duże znaczenie mają docisk szczotek, czystość powierzchni roboczej i zgodność części z zaleceniami producenta.
Czym jest ten element i dlaczego bez niego silnik DC nie ruszy
Patrzę na ten układ jak na mechaniczny przełącznik synchronizowany z obrotem wirnika. To właśnie dzięki niemu prąd w uzwojeniu zmienia zwrot w odpowiednim momencie, a siła elektromagnetyczna nadal „pcha” wirnik w tę samą stronę. W materiałach dydaktycznych Politechniki Białostockiej opisuje się go jako część osadzoną na wale wirnika, odpowiedzialną za utrzymanie właściwej komutacji i zliczanie pulsacji napięcia do poziomu użytecznego dla maszyny.
W praktyce działa to bardzo prosto: uzwojenie wirnika obraca się w polu magnetycznym, a po każdym przejściu przez odpowiednią strefę układ przełącza połączenia tak, by moment obrotowy nie gasł. W generatorze ten sam mechanizm porządkuje napięcie, dlatego często mówi się o nim jak o prostowniku mechanicznym. Z mojego punktu widzenia to dobry przykład rozwiązania starego, ale wciąż logicznego: mechanika robi tutaj pracę, którą dziś w innych konstrukcjach przejmuje elektronika. Skoro wiemy już, po co to wszystko istnieje, warto zobaczyć, z czego ten układ jest zbudowany.
Jak zbudowany jest układ szczotek i wycinków

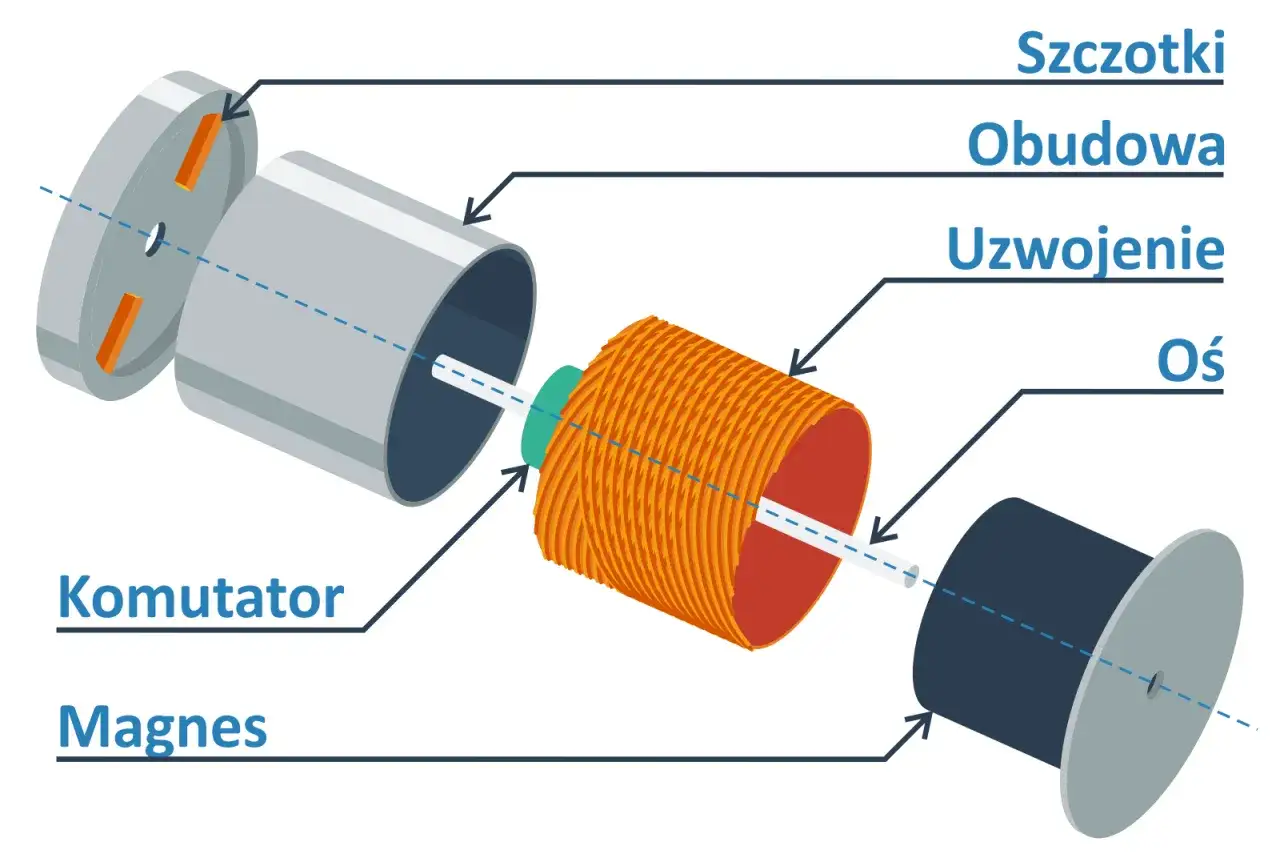

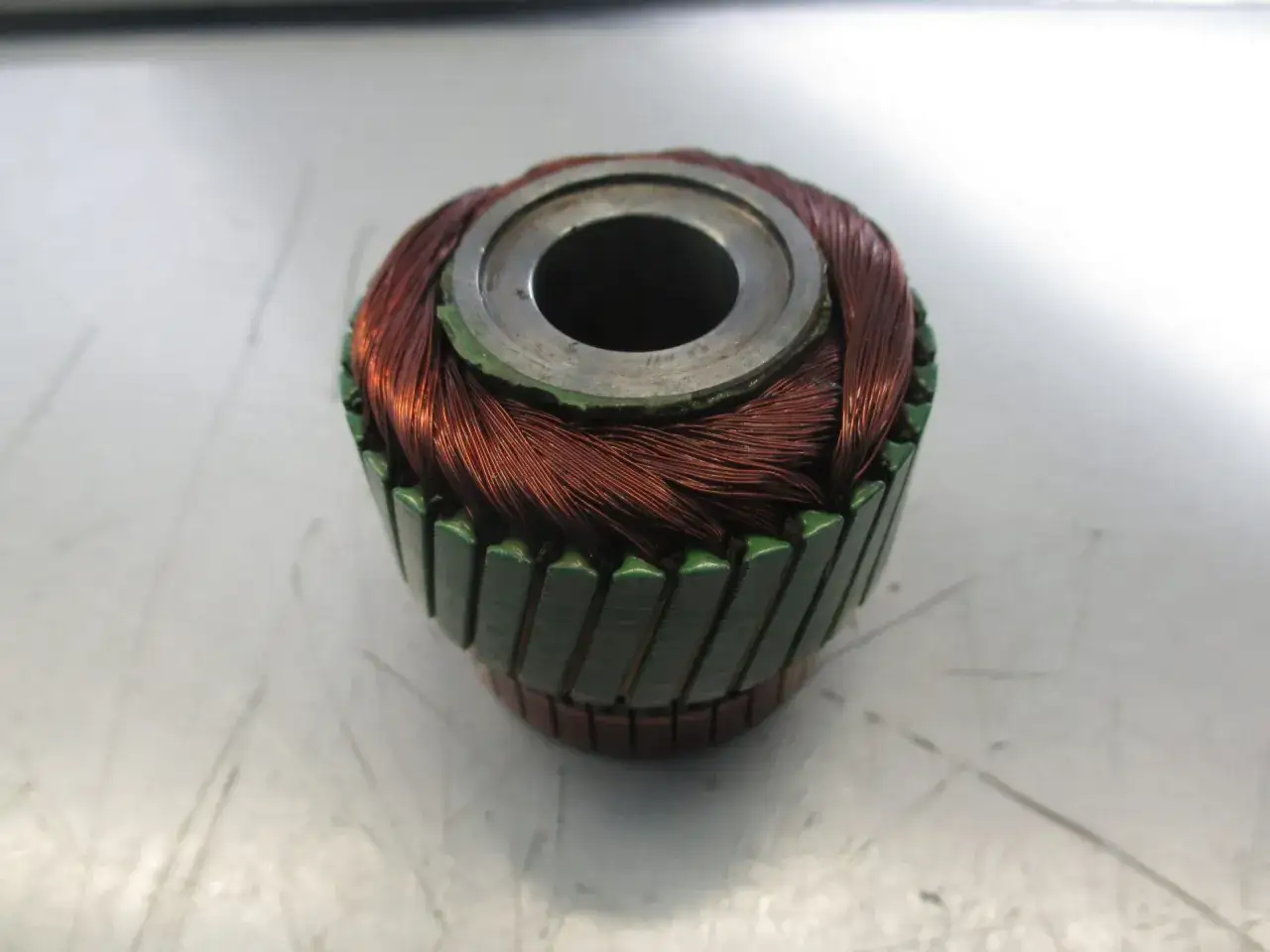

Rdzeniem są miedziane wycinki oddzielone od siebie warstwą izolacji, zwykle z materiału typu mikanit. Do nich przylutowane są końce cewek uzwojenia twornika. Po tej powierzchni ślizgają się szczotki, najczęściej wykonane z grafitu albo mieszanki grafitu z dodatkami metalicznymi, zamocowane w trzymadłach ze sprężynowym dociskiem. Viessmann opisuje też, że liczba szczotek bywa zbliżona do liczby biegunów maszyny, ale to zależy od konkretnej konstrukcji.
Najważniejsze jest nie samo „co”, tylko jak te elementy ze sobą współpracują. Szczotka musi dotykać powierzchni równomiernie, bez zbyt dużego nacisku i bez nadmiernego luzu, bo wtedy kontakt elektryczny staje się niestabilny. Z kolei więcej wycinków na obwodzie zwykle oznacza mniejsze pulsacje napięcia i gładszą pracę napędu. To detal, który w małym silniku wkręcarki, zabawki albo starej prądnicy robi większą różnicę, niż wydaje się na pierwszy rzut oka. Z takiej budowy wynikają też konkretne zastosowania, ale też ograniczenia, które dziś warto znać.
Gdzie sprawdza się dziś najlepiej
Ten typ rozwiązania nadal spotkasz tam, gdzie liczą się prostota, niski koszt i łatwe sterowanie prędkością bez rozbudowanej elektroniki. Mam tu na myśli starsze elektronarzędzia, rozruszniki, część napędów w urządzeniach przemysłowych, prostsze mechanizmy transportowe, zabawki oraz wybrane układy laboratoryjne. W napędach małej mocy to wciąż sensowny wybór, bo konstrukcja jest przewidywalna i łatwa do zrozumienia.
Jednocześnie trzeba powiedzieć wprost: w wielu nowych projektach taki napęd przegrywa z bezszczotkowym odpowiednikiem. Poniżej zestawienie, które najlepiej pokazuje różnicę z perspektywy użytkownika:
| Cecha | Napęd szczotkowy | Napęd bezszczotkowy | Co to oznacza w praktyce |
|---|---|---|---|
| Komutacja | Mechaniczna, przez szczotki i wycinki | Elektroniczna, sterowana układem mocy | W szczotkowym zużycie kontaktu jest naturalne |
| Serwis | Wymaga kontroli szczotek i powierzchni roboczej | Przeważnie mniej obsługi | BLDC lepiej znosi długą pracę ciągłą |
| Koszt wejścia | Zwykle niższy | Zwykle wyższy | Prostsze urządzenia nadal chętnie korzystają z rozwiązania szczotkowego |
| Sprawność i hałas | Niższa sprawność, większe tarcie i iskrzenie | Lepsza sprawność i cichsza praca | W sprzęcie premium częściej wygrywa wersja bezszczotkowa |
Jeśli patrzę na to bez marketingu, wniosek jest prosty: napęd szczotkowy wygrywa prostotą, a bezszczotkowy trwałością. Wybór zależy więc nie od samej mody technologicznej, tylko od tego, czy ważniejszy jest koszt, łatwość naprawy, czy długi czas pracy bez serwisu. Właśnie dlatego następny temat ma znaczenie praktyczne, a nie tylko teoretyczne.
Jak rozpoznać zużycie zanim dojdzie do awarii
Najpierw patrzę na trzy rzeczy: iskrzenie, hałas i spadek mocy. Jeśli pojawia się wyraźne „strzelanie” pod obciążeniem, wyczuwalne drgania albo urządzenie traci moment, problem często nie leży w zasilaniu, tylko w kontakcie między szczotką a powierzchnią roboczą. Do tego dochodzi jeszcze ciemny pył węglowy, który z czasem osadza się wewnątrz obudowy.
W dokumentacji technicznej Viessmann zwraca uwagę, że szczotki nie powinny iskrzyć, a przyczyną problemów bywa między innymi nierówna powierzchnia, złe przyleganie, drgania uchwytów albo niewłaściwy materiał szczotek. To dobra lista kontrolna także dla użytkownika domowego. Gdy widzę takie objawy, sprawdzam po kolei:
- czy szczotki nie są skrócone do granicy pracy,
- czy sprężyny dociskowe nie straciły siły,
- czy powierzchnia nie ma rowków, przypaleń albo nalotu,
- czy w obudowie nie zalega pył przewodzący,
- czy urządzenie nie pracuje pod przeciążeniem, które podnosi temperaturę.
Warto też pamiętać o jednym: im dłużej napęd pracuje z iskrami, tym szybciej niszczy się nie tylko sam element roboczy, ale też szczotki i otoczenie. Z tego właśnie powodu lepiej reagować wcześnie niż czekać, aż usterka urośnie do kosztownej naprawy. Skoro znamy objawy, czas przejść do praktyki serwisowej.
Jak dbać o niego w praktyce
Tu nie ma magii, jest za to konsekwencja. Najpierw odłączam zasilanie i pozwalam silnikowi całkowicie się zatrzymać. Potem usuwam pył i brud z okolic szczotek oraz sprawdzam, czy styk nie ma śladów nadmiernego nagrzewania. W codziennej obsłudze najlepiej sprawdza się czyszczenie na sucho i delikatna kontrola, a nie agresywne szlifowanie albo przypadkowe środki chemiczne.
Najbardziej praktyczna zasada brzmi: wymieniaj części zgodnie z zaleceniem producenta, a nie „na oko”. W materiałach Viessmann podkreśla się, że szczotki warto dobierać do konkretnej maszyny, a przy zużyciu jednej najlepiej wymieniać komplet albo przynajmniej parę odpowiadających sobie szczotek. To ważne, bo mieszanie różnych gatunków powoduje nierówną pracę i przyspiesza zużycie całego układu. Ja dodałbym jeszcze kilka prostych reguł:
- nie zostawiaj oleju ani smaru na powierzchni roboczej,
- nie ignoruj lekkiego iskrzenia, jeśli pojawia się coraz częściej,
- sprawdzaj docisk po dłuższym okresie pracy urządzenia,
- przy rowkach lub mocnym przypaleniu oddaj silnik do serwisu zamiast ratować go improwizacją.
Takie podejście zwykle wystarcza, żeby przedłużyć życie napędu bardziej niż jakiekolwiek doraźne „triki”. Ostatnia sekcja zbiera to w praktyczny wniosek, który przydaje się zarówno przy ocenie sprzętu, jak i przy czytaniu opisów technicznych.
Co warto zapamiętać, gdy patrzysz na napęd szczotkowy
Najważniejsza rzecz jest prosta: ten układ nie jest tylko „częścią od prądu”, ale elementem, który decyduje o stabilności pracy całej maszyny. Jeśli działa poprawnie, napęd jest przewidywalny, prosty w sterowaniu i stosunkowo tani. Jeśli zaczyna szwankować, szybko daje o sobie znać iskrzeniem, spadkiem mocy i większym zużyciem pozostałych podzespołów.
W praktyce najlepiej traktować go jak element eksploatacyjny, a nie wieczysty. Taka perspektywa oszczędza nerwy, pieniądze i czas, zwłaszcza w urządzeniach, które pracują pod obciążeniem albo w zapyleniu. Jeśli połączysz kontrolę szczotek, czystość powierzchni i zgodność części z dokumentacją, napęd odwdzięczy się dużo stabilniejszą pracą, niż sugeruje jego prosta konstrukcja.
