Krańcówka, czyli wyłącznik krańcowy, to jeden z tych elementów automatyki, które wyglądają niepozornie, ale w praktyce decydują o bezpieczeństwie i płynności pracy maszyny. W tym artykule pokazuję, jak działa taki przełącznik, gdzie ma sens jego użycie, jakie są jego najważniejsze odmiany i na co zwrócić uwagę przy doborze, żeby nie kupić rozwiązania zbyt słabego albo po prostu niepasującego do aplikacji.
Najważniejsze fakty o wyłączniku krańcowym w jednym miejscu
- Wyłącznik krańcowy wykrywa osiągnięcie skrajnego położenia ruchomego elementu, na przykład drzwi, siłownika albo wózka.
- Najczęściej działa mechanicznie: dźwignia, rolka albo trzpień naciskają element przełączający styki.
- W automatyce taki sygnał trafia zwykle do PLC, przekaźnika lub falownika, a nie bezpośrednio do silnika.
- W wersjach bezpieczeństwa stosuje się wymuszone otwarcie styków, żeby układ nie „zawiesił” się na sklejonych kontaktach.
- Dobór zależy od toru ruchu, środowiska pracy, dopuszczalnego obciążenia styków i wymaganej funkcji bezpieczeństwa.
Co robi wyłącznik krańcowy i kiedy naprawdę się przydaje
W najprostszej wersji to mechaniczny „sygnalizator końca ruchu”. Element poruszający się w maszynie dociera do ustalonego punktu, naciska popychacz lub dźwignię i przełącza styk. Dzięki temu sterownik wie, że trzeba zatrzymać napęd, zmienić kierunek, odciąć kolejny etap cyklu albo potwierdzić pozycję bazową.
Ja patrzę na ten element jak na bardzo prostą, ale wyjątkowo czytelną informację zwrotną. Nie mierzy odległości ciągle jak enkoder, tylko mówi wprost: „dojechałeś do końca”. To wystarcza w wielu miejscach, zwłaszcza tam, gdzie liczy się odporność na kurz, drgania i przypadkowe zabrudzenia, a nie laboratoryjna precyzja.
W praktyce wyłączniki krańcowe spotyka się w bramach, roletach, przenośnikach, podnośnikach, obrabiarkach i osłonach maszyn. Często nie pracują samodzielnie, tylko jako element większej logiki sterowania. To ważne rozróżnienie, bo od razu prowadzi do pytania: jak ten mały przełącznik zamienia ruch mechaniczny na sygnał elektryczny?
Jak działa w maszynie i dlaczego nie jest zwykłym przyciskiem
W środku taki element ma sprężynę, zestaw styków i mechanizm, który reaguje na ruch z zewnątrz. Najczęściej spotkasz dwa typy styków: NC, czyli normalnie zamknięty, oraz NO, czyli normalnie otwarty. Gdy napęd naciska aktuator, układ przełącza stan i sterownik dostaje sygnał, że granica ruchu została osiągnięta.
Najważniejsza różnica względem zwykłego przycisku polega na tym, że tutaj nacisk pochodzi od maszyny, a nie od operatora. Producent projektuje mechanizm tak, żeby przełączenie było szybkie i powtarzalne, często z efektem snap-action, czyli gwałtownego przeskoku styków. To ogranicza niepewność sygnału i zmniejsza ryzyko „pół-stanu”, w którym kontakt jest tylko częściowo dociśnięty.
W układach bezpieczeństwa stosuje się wersje z wymuszonym otwarciem styków. To rozwiązanie zgodne z praktyką opisaną w IEC 60947-5-1: nawet jeśli styk się sklei, ruch elementu mechanicznego ma fizycznie rozdzielić tor przewodzenia. To nie jest detal marketingowy, tylko realna różnica między zwykłym sygnałem a funkcją bezpieczeństwa. I właśnie dlatego nie każdą wersję wolno traktować jak element zatrzymujący niebezpieczny ruch.
Warto też pamiętać o roli energetycznej. Taki przełącznik zazwyczaj nie odcina dużej mocy bezpośrednio, tylko podaje sygnał do przekaźnika, stycznika, falownika albo wejścia PLC. Dzięki temu styki pracują lżej, a sam układ jest trwalszy i łatwiejszy do serwisowania. Z tej podstawy wynika cała różnica między prostym czujnikiem położenia a dobrze dobranym elementem do konkretnej maszyny.
Z jakich wersji można wybierać i czym się różnią
Najczęściej spotkasz kilka konstrukcji aktuatora, czyli części, która fizycznie styka się z ruchem maszyny. Ich wybór ma większe znaczenie, niż wielu osobom się wydaje, bo to on decyduje o trwałości, tarciu i wygodzie montażu.
| Wersja | Jak działa | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|

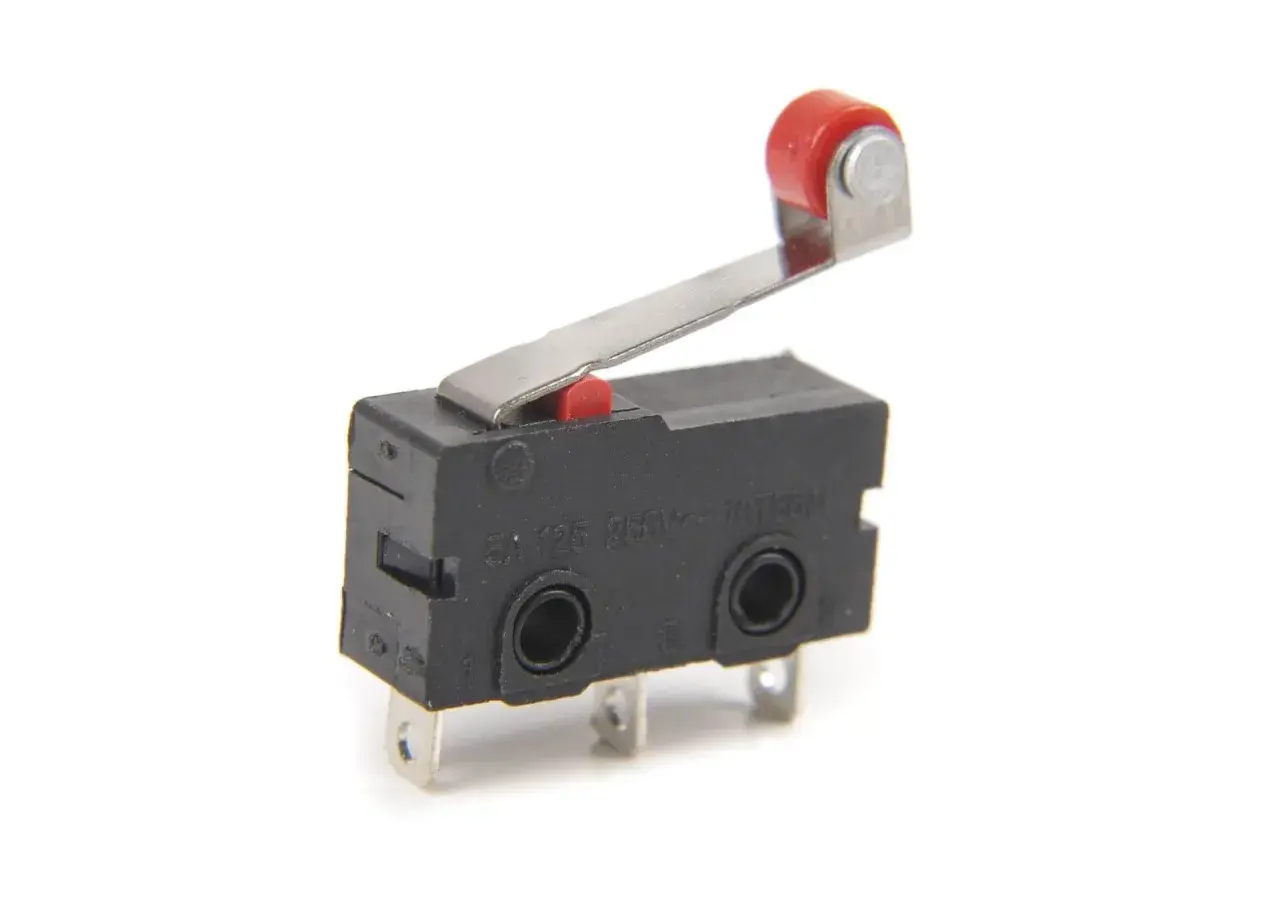

| Dźwignia z rolką | Element ruchomy naciska dźwignię, a rolka zmniejsza tarcie | Przesuwne wózki, krzywki, łagodny kontakt boczny | Wymaga miejsca i poprawnego ustawienia toru ruchu |
| Trzpień / popychacz | Maszyna naciska bezpośrednio na krótki element sprężynujący | Krótkie dojścia, ruch prostoliniowy, kompaktowe układy | Mniejsza tolerancja na błędne ustawienie i uderzenia |
| Giętki pręt | Reaguje na kontakt z większą powierzchnią lub nietypowym ruchem | Proste układy bezpieczeństwa, detekcja osłon, lekkie prowadzenie | Nie zastępuje wersji odpornych na ciężkie uderzenia |
| Wersja bezpieczeństwa | Ma wymuszone otwarcie styków i lepszą kontrolę rozłączenia | Drzwi, osłony, strefy zagrożenia, zatrzymanie awaryjne | Nie należy stosować jej jak zwykłego, taniego sygnalizatora |
Do tego dochodzi obudowa. Metalowa zwykle lepiej znosi uderzenia i pracę w trudnym środowisku, a z tworzywa bywa lżejsza i tańsza. Ważne są też szczelność, odporność na olej, pył i wilgoć oraz sposób wyprowadzenia przewodu. W przypadku maszyn przemysłowych różnica między „działa” a „działa przez lata” często siedzi właśnie w tych szczegółach. Skoro konstrukcja ma już sens, trzeba ją dopasować do konkretnego miejsca pracy.
Gdzie spotkasz go najczęściej w automatyce i instalacjach
Najbardziej oczywiste zastosowania to końce biegu drzwi, klap, osłon i prowadnic. Po zamknięciu osłony sygnał trafia do sterownika, który pozwala uruchomić cykl. Po otwarciu ruch jest blokowany albo zatrzymywany. To proste, ale właśnie dlatego tak skuteczne.
W produkcji wyłączniki krańcowe kontrolują położenie suwnic, przenośników, suwaków, chwytaków i osi pomocniczych. W urządzeniach energetycznych i pomocniczych pojawiają się przy zasuwach, przepustnicach, klapach wentylacyjnych, napędach zaworów czy układach podnoszenia. Jeśli maszyna pracuje na większej mocy, taki sygnał zwykle nie przerywa zasilania silnika sam z siebie, tylko steruje logiką, która dopiero rozłącza energię w bezpieczny sposób.
W robotyce i automatyce budynkowej pełni jeszcze jedną rolę: potwierdza skrajne położenie. To przydaje się przy bramach garażowych, roletach, platformach i prostych napędach liniowych. W takich miejscach nie chodzi o pomiar „gdzie dokładnie jest element”, tylko o odpowiedź na pytanie: czy dojechał tam, gdzie powinien. To prowadzi już bezpośrednio do doboru modelu.
Jak dobrać model do aplikacji bez kosztownych pomyłek
Jeśli miałbym zawęzić dobór do kilku pytań, zacząłbym od ruchu, środowiska i funkcji. To właśnie te trzy obszary najczęściej decydują, czy element będzie pracował bezproblemowo, czy zacznie sprawiać kłopoty po kilku tygodniach.
- Jaki jest tor ruchu? Jeśli ruch jest boczny i łagodny, zwykle lepsza będzie dźwignia z rolką. Przy krótkim, prostym dojeździe sens ma trzpień.
- Jakie jest środowisko? Pył, olej, woda, wibracje i temperatura mają znaczenie większe niż cena katalogowa. W trudnych warunkach szukam szczelniejszej obudowy i solidniejszego aktuatora.
- Czy element ma tylko sygnalizować, czy też chronić? Jeśli ma odpowiadać za bezpieczeństwo, wybieram wersję z wymuszonym otwarciem styków, a nie zwykły przełącznik.
- Jakie obciążenie elektryczne ma przełączać? Mały styk nie powinien bezpośrednio dźwigać dużych prądów silnika. Lepiej przekazać sygnał do przekaźnika lub stycznika.
- Czy montaż pozwala na regulację? Dobrze, gdy można precyzyjnie ustawić położenie i uniknąć mechanicznego dobijania do końca skoku.
- Jak poprowadzony jest przewód? W praktyce to częsty punkt awarii, zwłaszcza przy ruchomych osiach i częstym zginaniu kabla.
Najczęstsze błędy przy montażu i eksploatacji
W praktyce większość problemów nie wynika z tego, że sam wyłącznik jest zły. Zwykle zawodzi ustawienie, środowisko albo założenie, że jeden element załatwi cały problem bezpieczeństwa.
- Zbyt agresywny dojazd do końca skoku. Jeśli element maszynowy dobija do aktuatora z dużą siłą, mechanika zużywa się szybciej niż powinna.
- Źle dobrany typ aktuatora. Dźwignia zamiast trzpienia albo odwrotnie potrafi dać niestabilny sygnał i przyspieszone zużycie.
- Użycie zwykłej wersji w funkcji bezpieczeństwa. To jeden z najgroźniejszych błędów. Zwykły styk nie daje takiej pewności rozłączenia jak wersja safety.
- Brak odciążenia kabla. Drgania i ruch przewodu potrafią uszkodzić połączenie szybciej niż sam przełącznik.
- Ignorowanie zabrudzeń. Olej, pył metaliczny i wilgoć zmieniają pracę mechanizmu i mogą powodować opóźnione przełączanie.
- Zakładanie, że problemem zawsze jest styk. Czasem winna jest logika PLC, stycznik, falownik albo po prostu rozregulowany element mechaniczny.
Tu przydaje się prosta zasada: zanim wymienię przełącznik, oglądam mechanikę dojazdu, sprawdzam punkt kontaktu i dopiero potem elektrykę. Wiele „awarii krańcówek” okazuje się w rzeczywistości problemem z ustawieniem osi albo zbyt mocnym uderzeniem elementu w aktor. I właśnie dlatego ostatni krok przed zamówieniem warto poświęcić na kilka praktycznych kontroli.
Co sprawdzić przed zamówieniem i po pierwszym uruchomieniu
Przed zakupem warto odpowiedzieć sobie na trzy pytania: czy ten element ma tylko informować, czy zatrzymywać ruch, czy pracuje w czystym pomieszczeniu, czy w trudnym środowisku, i czy jego geometria pasuje do rzeczywistego toru ruchu. To brzmi banalnie, ale oszczędza bardzo dużo czasu przy uruchomieniu.
Po montażu sprawdzam zawsze kilka rzeczy: czy ruch aktuatora jest swobodny, czy sygnał zmienia stan w oczekiwanym punkcie, czy przewód nie jest napięty, oraz czy układ zatrzymuje napęd tak, jak przewidział konstruktor. Jeśli maszyna reaguje z opóźnieniem, szukam problemu nie tylko w samym przełączniku, ale też w sterowaniu i elementach wykonawczych.
W dobrze zaprojektowanym układzie taki element nie zwraca na siebie uwagi. I to jest właśnie najlepszy znak. Gdy wyłącznik krańcowy jest dobrany rozsądnie, chroni mechanikę, porządkuje sterowanie i pracuje latami bez dramatów. W praktyce to niewielki koszt za spokój całej instalacji.
