Litografia ma dwa ważne znaczenia: klasyczny druk płaski i precyzyjny proces nanoszenia wzorów na wafle krzemowe. Ja rozdzielam te dwa światy od razu, bo dopiero wtedy widać, skąd bierze się jej znaczenie dla elektroniki, poboru mocy i całej infrastruktury energetycznej. W tym artykule pokazuję, jak działa ta technika, gdzie naprawdę ma zastosowanie i dlaczego w praktyce wpływa na to, ile energii zużywają urządzenia, fabryki i sieci.
Co naprawdę warto zapamiętać
- To samo słowo opisuje zarówno technikę graficzną, jak i proces produkcji układów scalonych.
- W druku płaskim kluczowa jest chemia powierzchni, a nie różnica wysokości formy.
- W produkcji chipów wzór przenosi się na wafle krzemowe warstwa po warstwie, zwykle z użyciem światła UV lub EUV.
- Im precyzyjniejszy proces, tym większa szansa na wydajniejsze urządzenia i niższy pobór energii w pracy końcowej.
- Sama produkcja jest jednak bardzo energochłonna, a nowoczesne fabryki wymagają stabilnego i mocnego zasilania.
Dwa znaczenia, które trzeba rozdzielić od razu
W praktyce największe zamieszanie bierze się stąd, że pod jednym hasłem kryją się dwa zupełnie różne zastosowania. Jedno należy do świata grafiki i poligrafii, drugie do świata półprzewodników, układów scalonych i mikroelektroniki. To nie jest drobna różnica słownikowa, tylko rozdział między ręcznym warsztatem a przemysłem, który decyduje o sprawności całych urządzeń.
| Obszar | Na czym polega | Gdzie się przydaje | Znaczenie dla energii |
|---|---|---|---|
| Druk płaski | Obraz powstaje na płaskiej matrycy dzięki różnicy między miejscami przyjmującymi farbę i odpychającymi wodę. | Grafika warsztatowa, klasyczne techniki artystyczne, historia poligrafii. | Wpływ pośredni, głównie przez dobór materiałów i organizację procesu. |
| Proces półprzewodnikowy | Wzór jest przenoszony na wafle krzemowe za pomocą światła, masek i warstw światłoczułych. | Produkcja procesorów, pamięci, układów sterujących i sensorów. | Wpływ bezpośredni, bo decyduje o sprawności chipów i energochłonności fabryk. |
Jeśli te dwa znaczenia wrzuci się do jednego worka, łatwo dojść do błędnych wniosków. Ja wolę najpierw pokazać podstawę, a dopiero potem przejść do tego, co faktycznie interesuje dziś większość czytelników: jak ten proces pracuje w nowoczesnej elektronice. Najlepiej widać to wtedy, gdy rozbijemy go na etapy.
Jak działa druk płaski krok po kroku

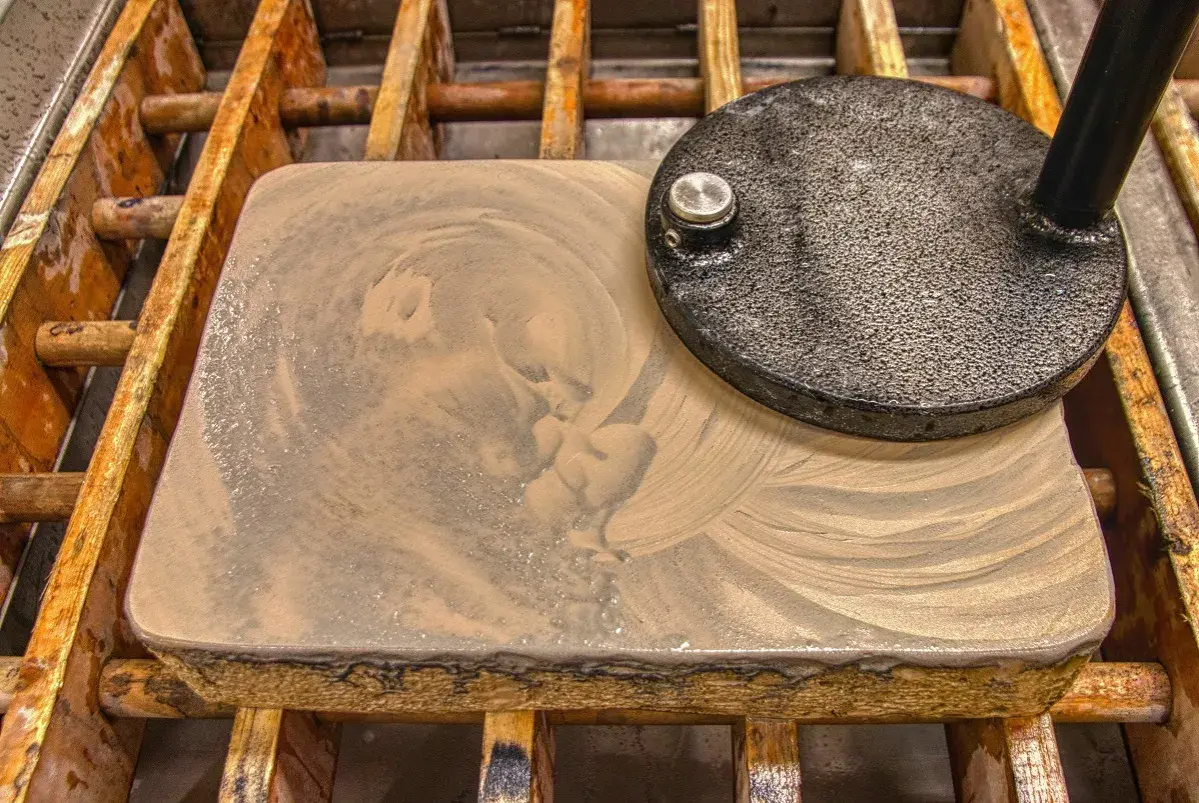

Klasyczny druk płaski opiera się na bardzo eleganckiej zasadzie: tłuszcz i woda nie zachowują się tak samo na tej samej powierzchni. Na płaskiej matrycy przygotowuje się miejsca drukujące i niedrukujące, a potem wykorzystuje się ich różne właściwości chemiczne. Dzięki temu obraz można powielać bez potrzeby budowania wypukłej lub wklęsłej formy.
W uproszczeniu proces wygląda tak:
- Przygotowanie matrycy - powierzchnia musi być gładka i odpowiednio zabezpieczona.
- Naniesienie rysunku - używa się materiału tłustego, który tworzy obszary przyjmujące farbę.
- Zwilenie wodą - fragmenty niedrukujące zatrzymują wilgoć i odpychają farbę.
- Nałożenie farby - przylega ona tylko do miejsc zaprojektowanych do drukowania.
- Odbitka - obraz trafia na papier lub inne podłoże pod odpowiednim naciskiem.
To rozwiązanie jest stare, ale nadal uczy jednej ważnej rzeczy: dobry efekt nie zawsze wymaga brutalnej siły. Czasem liczy się kontrola powierzchni, chemii i precyzji kontaktu między warstwami. I dokładnie ta sama logika wraca w produkcji chipów, tylko w skali, którą trudno zobaczyć gołym okiem.
Jak powstaje chip w procesie fotolitograficznym
W nowoczesnej elektronice wzór nie trafia na papier, tylko na wafer krzemowy, czyli cienką płytkę stanowiącą bazę układu scalonego. Najpierw pokrywa się ją warstwą światłoczułą, zwaną rezystem, a potem naświetla przez maskę lub reticle, czyli precyzyjny wzorzec całego projektu. Po wywołaniu i trawieniu powstaje kolejna warstwa struktury, którą trzeba idealnie zgrać z poprzednimi.
Najważniejsze etapy wyglądają tak:
- Pokrycie wafla rezystem - to cienka warstwa reagująca na światło.
- Naświetlenie przez maskę - układ optyczny przenosi wzór na powierzchnię.
- Wywołanie i trawienie - odsłania się miejsca, które mają zostać usunięte lub zachowane.
- Usunięcie resztek materiału - przygotowuje to powierzchnię do kolejnej warstwy.
- Powtarzanie cyklu - cały proces idzie warstwa po warstwie, często dziesiątki razy, a przy złożonych układach nawet ponad sto.

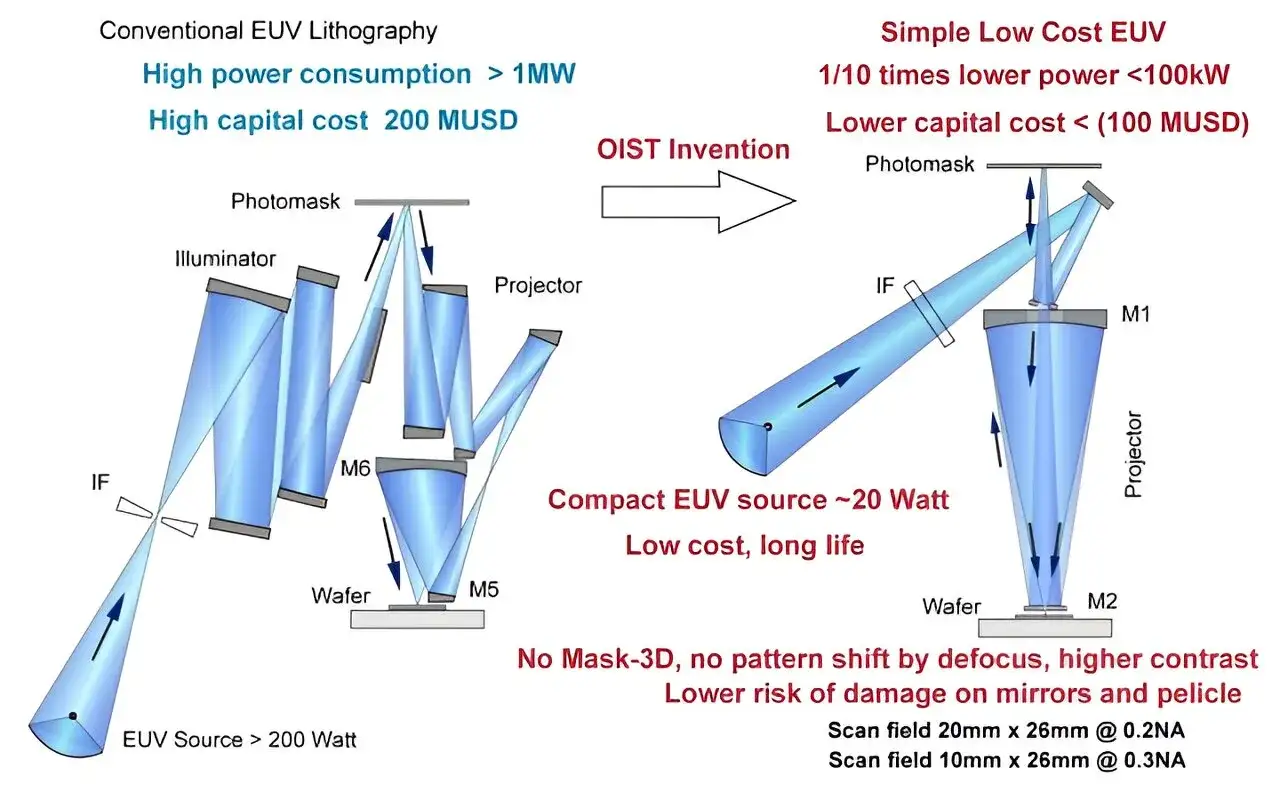

W starszych liniach stosuje się głównie UV/DUV, czyli głębokie ultrafioletowe źródła światła, ale przy najdrobniejszych strukturach wchodzi do gry EUV. Tam długość fali jest znacznie krótsza, więc da się uzyskać ostrzejszy wzór i mniejsze elementy. Taki proces wymaga jednak próżni, bardzo stabilnej temperatury i ekstremalnie precyzyjnych układów optycznych, bo nawet powietrze potrafi przeszkodzić w przenoszeniu światła.
W praktyce to właśnie tu pojawia się technologiczna granica: im mniejsze elementy, tym większa potrzeba kontroli, sprzętu i energii. I dlatego temat nie kończy się na miniaturyzacji, tylko przechodzi w pytanie o sprawność całego łańcucha produkcji.
Dlaczego litografia ma znaczenie dla energii
To jest moment, w którym temat przestaje być czysto technologiczny, a staje się bardzo praktyczny. Lepsze odwzorowanie wzoru na chipie pozwala upchnąć więcej tranzystorów na tej samej powierzchni, a to zwykle przekłada się na wyższą wydajność przy niższym poborze mocy. Dla użytkownika oznacza to dłuższy czas pracy baterii, niższe straty ciepła i większą sprawność urządzenia.
- Więcej tranzystorów w tym samym miejscu - układ może wykonać więcej pracy bez proporcjonalnego wzrostu zużycia energii.
- Niższe napięcia i mniejsze straty - nowoczesne procesy pomagają ograniczać pobór mocy na pojedynczą operację.
- Lepsza elektronika w energetyce - od falowników fotowoltaicznych, przez sterowniki ładowarek EV, po inteligentne liczniki i automatykę.
- Duży koszt samej produkcji - SEMI szacuje, że typowa fabryka półprzewodników zużywa rocznie tyle energii, co około 50 tysięcy gospodarstw domowych.
- Oszczędzanie także w fabryce - TSMC podaje, że dynamiczne zarządzanie energią w narzędziach EUV przynosi około 8% oszczędności rocznego zużycia tych maszyn.
To pokazuje ważny paradoks: końcowy układ może być bardziej energooszczędny, ale jego wytworzenie wymaga ogromnej ilości energii, chłodzenia, próżni i kontroli procesu. Ja właśnie dlatego patrzę na ten temat nie tylko przez pryzmat samego chipu, lecz także całej infrastruktury, która stoi za jego produkcją. A to prowadzi wprost do kosztów, ograniczeń i popularnych nieporozumień.
Gdzie branża najczęściej myli pojęcia i przepala budżet
Przy tematach półprzewodnikowych najwięcej szkód robią skróty myślowe. Najbardziej kosztowny jest ten, w którym ktoś zakłada, że nowszy proces automatycznie oznacza lepszy wynik w każdym scenariuszu. W praktyce liczy się nie tylko geometria tranzystora, ale też architektura układu, oprogramowanie, chłodzenie, jakość zasilania i uzysk produkcyjny.
| Mit | Jak jest naprawdę |
|---|---|
| Im mniejszy proces, tym zawsze mniejsze zużycie energii | Efekt zależy od projektu układu, częstotliwości pracy, napięcia i tego, jak oprogramowanie korzysta z zasobów. |
| Najdroższe są same wafle | W praktyce ogromnym kosztem są błędy, brak stabilności procesu i niski uzysk, czyli odsetek dobrych układów. |
| EUV zastępuje wszystko inne | Nie. DUV nadal pozostaje potrzebne do wielu warstw i wielu klas układów. |
| Nazwa procesu mówi dokładnie, jaki wymiar ma tranzystor | To raczej nazwa generacji technologicznej niż prosty opis jednego konkretnego rozmiaru. |
Największą pułapką jest też overlay, czyli dokładność nakładania kolejnych warstw. Jeśli warstwy minimalnie się rozjadą, spada uzysk, rośnie liczba braków i cała linia staje się droższa w utrzymaniu. Z punktu widzenia energetyki to ma podwójne znaczenie: droższa produkcja wymaga większych zasobów, a słabszy uzysk oznacza więcej zmarnowanej energii na każdy poprawny układ.
Dlatego przy ocenie technologii nie patrzę tylko na samą rozdzielczość. Zawsze sprawdzam, jak wygląda cały łańcuch: od projektowania, przez naświetlanie, po finalną sprawność i koszt energii. To właśnie tam najczęściej rozstrzyga się, czy nowa technologia faktycznie jest lepsza, czy tylko bardziej efektowna na slajdzie.
Co z tego wynika dla sprzętu, sieci i domowej energii
Jeżeli patrzeć na temat z perspektywy użytkownika, najważniejszy wniosek jest prosty: lepszy proces produkcji układów scalonych zwykle daje nam urządzenia, które robią więcej przy mniejszym poborze mocy. W telefonie oznacza to dłuższą pracę na baterii. W laptopie - mniej hałasu z chłodzenia. W samochodzie elektrycznym - sprawniejszą elektronikę sterującą napędem i ładowaniem. W domu - wydajniejsze sterowniki, czujniki i urządzenia IoT.
- Telefon i laptop - liczy się nie tylko bateria, ale też to, ile energii zużywa układ podczas zwykłych zadań.
- Fotowoltaika i magazyny energii - sprawne układy sterujące pomagają ograniczać straty w konwersji energii.
- Ładowanie EV - elektronika mocy musi być jednocześnie wydajna, stabilna i odporna na temperaturę.
- Data center i AI - tu widać skalę najlepiej, bo każdy procent sprawności przekłada się na realne megawaty.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: nie oceniaj tej technologii po samym haśle marketingowym ani po samej nazwie procesu. Patrz na to, czy dany układ poprawia sprawność całego urządzenia i czy jego produkcja nie generuje nieproporcjonalnie dużych kosztów energii. Właśnie w tym miejscu wiedza o procesie produkcyjnym spotyka się z elektryką, energetyką i codziennym użytkowaniem sprzętu.
W efekcie jedno słowo łączy dwa bardzo różne światy: ręczny warsztat grafika i zaawansowaną produkcję układów scalonych. Dla czytelnika zainteresowanego technologią najważniejsze jest jednak to, że dziś największe znaczenie ma drugi z tych światów, bo to on decyduje o sprawności elektroniki, kosztach energii i tempie rozwoju całej branży.
