Uziom fundamentowy to najwygodniejszy moment, by zbudować trwałe i skuteczne uziemienie domu: układ zatopiony w betonie, który pomaga w ochronie przeciwporażeniowej, odgromowej i wyrównaniu potencjałów. W praktyce decydują tu nie slogany, tylko szczegóły: materiał, ciągłość połączeń, otulina betonu, sposób wyprowadzenia przewodów i to, czy fundament w ogóle pozwala na taki montaż. Poniżej wyjaśniam, jak to działa, kiedy ma sens, kiedy trzeba wybrać wariant zastępczy i jakie błędy najczęściej psują cały efekt.
Najważniejsze informacje o uziemieniu w fundamencie
- To rozwiązanie wykorzystuje metalowe elementy zatopione w fundamencie, więc daje trwały i mało awaryjny punkt odniesienia dla całej instalacji.
- Najlepiej planować je na etapie zbrojenia, bo później poprawki są trudne, kosztowne i często mniej estetyczne.
- Przy projektowaniu liczą się konkretne liczby: 5 cm otuliny betonu, połączenia do zbrojenia mniej więcej co 2 m i oczka siatki zwykle nie większe niż 20 x 20 m.
- Najbezpieczniej sprawdzają się materiały odporne na korozję, zwłaszcza stal nierdzewna, miedź i stal pomiedziowana.
- Jeśli fundament ma pełną izolację przeciwwodną lub termiczną, często trzeba przejść na uziom parafundamentowy albo otokowy.
- Nie da się ocenić takiego układu wyłącznie „na oko” - trzeba sprawdzić ciągłość, oznaczenia i dokumentację jeszcze przed zalaniem betonu.
Czym jest uziemienie w fundamencie i co daje
Najprościej mówiąc, to przewodzący układ umieszczony w betonie fundamentu, który łączy budynek z ziemią w sposób trwały i przewidywalny. W polskich warunkach technicznych to właśnie metalowe konstrukcje budynków, zbrojenia fundamentów i inne metalowe elementy w fundamentach są traktowane jako podstawowy punkt do budowy uziemienia instalacji elektrycznej.
Ja patrzę na to tak: dobrze wykonane uziemienie fundamentowe nie służy tylko „żeby było zgodnie z projektem”. Ono stabilizuje potencjał całego obiektu, ułatwia działanie ochrony przeciwporażeniowej, poprawia zachowanie instalacji odgromowej i pomaga ograniczać skutki przepięć. To ważne zwłaszcza wtedy, gdy w domu pracuje sporo elektroniki, system automatyki, sieć LAN, monitoring albo sprzęt wrażliwy na zakłócenia.
W praktyce spotyka się dwa podejścia. Pierwsze wykorzystuje istniejące zbrojenie fundamentu, czyli rozwiązanie bardziej „naturalne”. Drugie polega na świadomym wprowadzeniu do betonu osobnego przewodu lub płaskownika, czyli wariancie sztucznym. Z punktu widzenia trwałości liczy się jedno: układ ma być ciągły, dobrze połączony i odporny na korozję przez cały okres życia budynku.
Jeśli ten punkt jest jasny, łatwiej przejść do samego montażu, bo właśnie na budowie wychodzi, czy projekt był przemyślany, czy tylko ładnie wyglądał na papierze.
Jak wygląda poprawny montaż krok po kroku
Przy takim układzie nie lubię improwizacji. Najpierw trzeba wiedzieć, gdzie będą wypusty, gdzie prowadzi się przewód do głównej szyny wyrównawczej i czy fundament pozwala na zamknięty obwód lub kratę. Dopiero potem układa się elementy przewodzące w betonie.
- Zaczynam od projektu. Miejsca wyprowadzeń muszą być zaznaczone na rysunkach, bo po zalaniu betonu nikt nie chce ich szukać „na czuja”.
- Układam zamknięty pierścień albo kratę. Przy większych fundamentach warto pilnować, żeby oczka nie były większe niż 20 x 20 m. Przy obiektach z rozbudowaną ochroną odgromową sens ma nawet gęstsza siatka.
- Łączę układ ze zbrojeniem. Typowo robi się to w odstępach około 2 m za pomocą zacisków. Spawanie nie jest tu z definicji konieczne, a często wymaga dodatkowych uzgodnień z konstruktorem.
- Dbam o otulinę betonu. Przewód musi być przykryty warstwą betonu o grubości co najmniej 5 cm, bo to chroni przed korozją i poprawia trwałość całego rozwiązania.

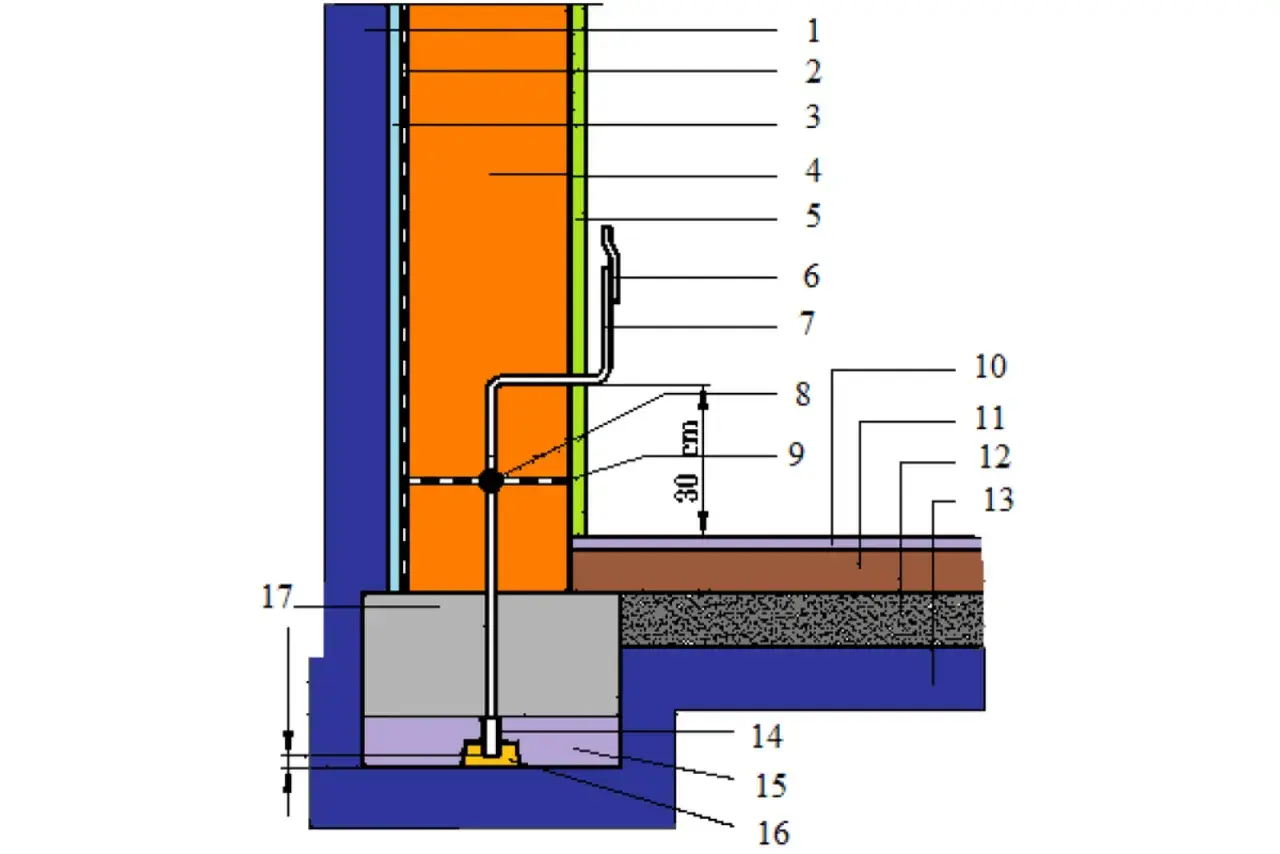

- Wyprowadzam i oznaczam wypusty. Zostawiam je tak, aby były łatwe do późniejszego podłączenia, zwykle około 1,5 m ponad posadzkę lub teren, i zabezpieczam kapturkami ochronnymi.
- Sprawdzam ciągłość przed betonowaniem. Po zalaniu błędy są już dużo trudniejsze do naprawienia, więc pomiar i dokumentacja muszą być zrobione wcześniej.
W budynkach z pełną izolacją przeciwwodną albo termoizolacją trzeba uważać szczególnie. Jeżeli warstwy izolacyjne odcinają kontakt fundamentu z gruntem, klasyczne rozwiązanie może stracić sens i trzeba zaplanować wariant parafundamentowy albo otokowy. To już nie jest detal wykonawczy, tylko realna zmiana koncepcji uziemienia.
Na tym etapie najważniejsze jest jedno: układ ma być przewidywalny dla elektryka, konstruktora i wykonawcy. Dopiero wtedy warto decydować o materiałach, bo one mocno wpływają na trwałość i kompatybilność całego systemu.
Jakie materiały i połączenia wybieram najchętniej
Jeśli pytasz mnie, gdzie najczęściej opłaca się wydać trochę więcej, to właśnie tutaj. W układach zatopionych w betonie nie szukam przypadkowych oszczędności, bo po zasypaniu i wykończeniu budynku koszt naprawy rośnie szybciej niż cena porządnego materiału.
| Materiał lub element | Kiedy ma sens | Na co zwracam uwagę |
|---|---|---|
| Drut stalowy Ø10 mm albo płaskownik 30 x 3,5 mm | Do wykonania przewodu zatopionego w betonie | Układ ma być ciągły, dobrze zamocowany i przykryty odpowiednią warstwą betonu |
| Stal nierdzewna | Gdy liczy się wysoka odporność na korozję i bezpieczne połączenia z instalacją odgromową | To mój bezpieczny wybór przy elementach wychodzących z betonu i przy połączeniach, które mają działać latami |
| Miedź | Gdy układ ma współpracować z ochroną odgromową i wymagane jest bardzo dobre przewodzenie | Świetna przewodność, ale trzeba pilnować zgodności z pozostałymi materiałami |
| Stal pomiedziowana | Gdy szukasz kompromisu między trwałością, przewodnością i kosztem | To często rozsądny wybór, o ile cały system jest dobrany spójnie |
| Stal ocynkowana | Tylko w określonych przypadkach i z dużą ostrożnością | Nie traktuję jej jako uniwersalnego rozwiązania do bezpośredniego łączenia ze zbrojeniem w betonie |
W praktyce bardzo ważne są też elementy łączeniowe. Przy wyprowadzeniach z betonu dobrze sprawdzają się wypusty ze stali nierdzewnej, a miejsca przejścia do powietrza trzeba chronić przed korozją. W przypadku stali wymagane bywa zabezpieczenie odcinka wyjściowego, zwykle na długości około 0,3 m; dla miedzi i stali nierdzewnej taki problem jest mniejszy.
Ja unikam sytuacji, w których ktoś chce „po prostu coś dospawać” na końcu budowy. Dobre połączenie to nie tylko metal przy metal. To również zgodność materiałów, zachowanie ciągłości i przewidywalne zachowanie w wilgoci, w gruncie oraz przy przepływie prądów piorunowych. I właśnie dlatego czasem trzeba wyjść poza sam fundament.
Kiedy zwykły układ nie wystarcza
Nie każdy budynek daje komfort wykonania klasycznego uziemienia w fundamencie. Czasem przeszkadza pełna hydroizolacja, czasem konstrukcja ma zbyt dużo dylatacji, a czasem obiekt jest po prostu na tyle rozległy, że trzeba podejść do tematu bardziej systemowo. W takich sytuacjach nie upieram się przy jednym schemacie, tylko dobieram rozwiązanie do bryły i warunków posadowienia.
| Sytuacja | Co robię | Dlaczego to ma znaczenie |
|---|---|---|
| Pełna hydroizolacja albo termoizolacja pod fundamentem | Rozważam układ parafundamentowy albo otokowy poniżej warstw izolacyjnych | Izolacja może odciąć kontakt z gruntem i osłabić działanie całego systemu |
| Budynek większy niż typowy dom jednorodzinny | Dodaję połączenia wzdłużne i poprzeczne, pilnuję oczek nie większych niż 20 x 20 m | Chodzi o równy rozkład potencjału i lepszą współpracę z ochroną odgromową |
| Dom szeregowy lub segmentowy | Wykonuję osobny pierścień dla każdej części i nie prowadzę układu przez dylatacje | Dylatacja przerywa ciągłość i może zrobić z dobrego projektu słaby układ |

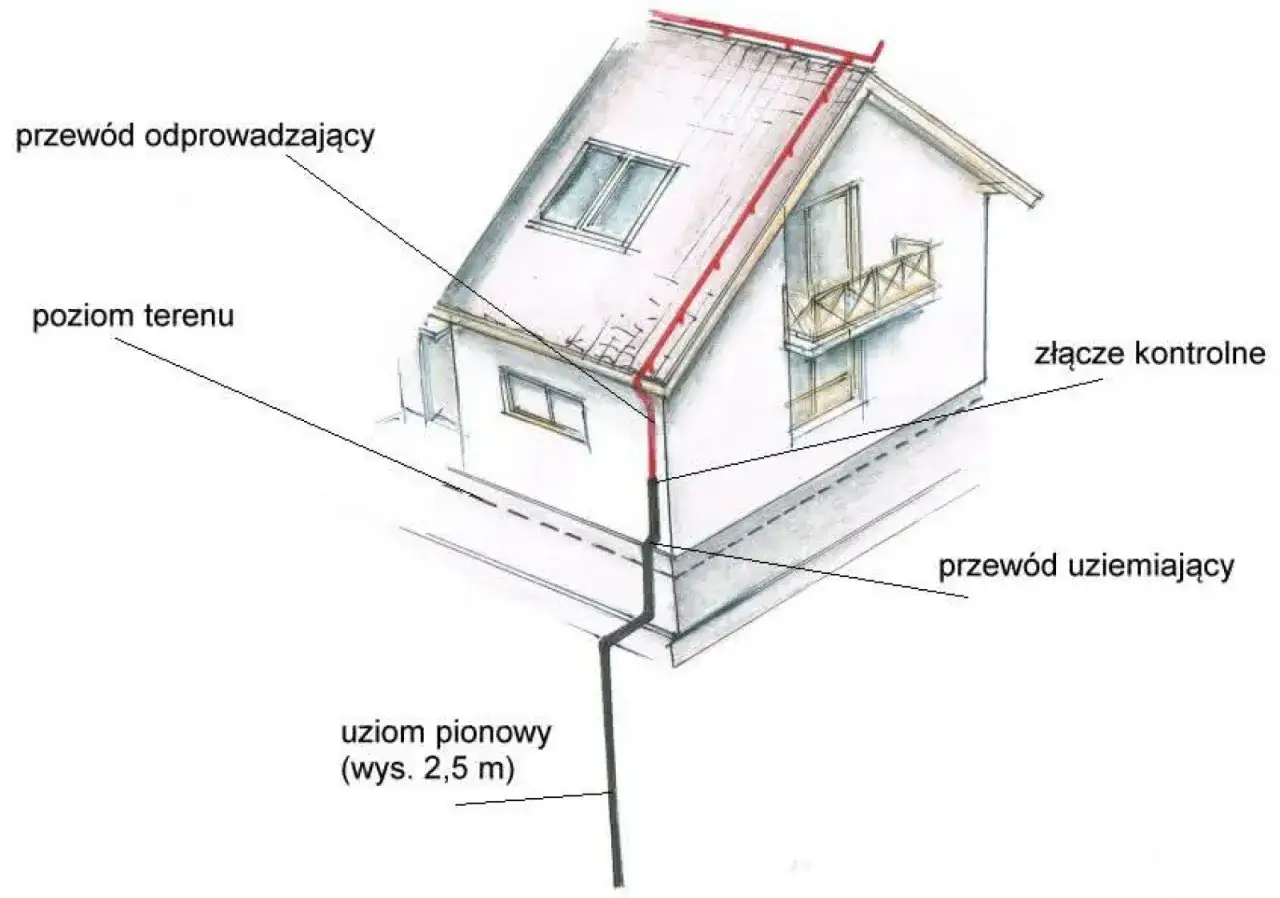

| Budynek z instalacją odgromową | Łączę uziom z przewodami odprowadzającymi rozmieszczonymi zwykle co 10, 15 lub 20 m, zależnie od klasy ochrony | To wpływa na skuteczność odprowadzania prądu piorunowego i bezpieczeństwo elektroniki |
| Obiekt na palach fundamentowych | Wykorzystuję zbrojenie pali i kratę wyrównawczą w płycie | Przy głębokim posadowieniu najlepiej wykorzystać to, co konstrukcja już daje |
Tu pojawia się ważna rzecz: nie chodzi o to, by uziom był „jak największy”. Chodzi o to, by był ciągły, dobrze rozmieszczony i zgodny z warunkami budynku. Czasem większy efekt daje poprawne połączenie zbrojenia i rozsądna siatka niż dokładanie kolejnych przypadkowych odcinków metalu.
Skoro już widać, kiedy standardowy układ nie wystarcza, warto przejść do błędów, które psują nawet dobrze zaplanowaną realizację.
Najczęstsze błędy, które psują efekt
- Brak ciągłości połączeń. Jeden niepołączony fragment zbrojenia potrafi zburzyć sens całego układu, bo elektrycznie nie ma już pewnej ścieżki przepływu prądu.
- Prowadzenie przewodu przez dylatację. To częsty błąd przy budynkach segmentowych i dużych płytach. W takim miejscu układ nie powinien być prowadzony „na siłę”.
- Zbyt mała otulina betonu. Gdy metal leży za płytko, rośnie ryzyko korozji i przypadkowego uszkodzenia podczas prac ziemnych.
- Bezpośrednie mieszanie niezgodnych materiałów. Ocynk, stal czarna, miedź i zbrojenie betonowe nie zawsze lubią się w jednej konfiguracji. Jeśli nie ma pewności, lepiej postawić na rozwiązanie zgodne materiałowo.
- Brak oznaczenia wypustów. Jeśli wyprowadzony element zostanie ucięty albo zasypany bez opisu, później robi się z tego kosztowna zagadka na budowie.
- Brak pomiaru i dokumentacji. W praktyce to właśnie dokumentacja decyduje, czy instalację da się później sensownie odebrać i serwisować.
- Traktowanie uziomu jako samotnego elementu. Bez połączenia z główną szyną wyrównawczą, a w razie potrzeby także z instalacją odgromową, cały układ nie wykorzystuje swojego potencjału.
Najczęściej widzę dwa źródła problemów: pośpiech i przekonanie, że „to tylko kawałek bednarki”. W rzeczywistości to element bezpieczeństwa, więc tu nie ma miejsca na przypadkowe zamienniki ani skróty myślowe.
Żeby domknąć temat praktycznie, zostaje jeszcze krótka lista rzeczy, które sam sprawdzam, zanim beton przykryje wszystko na lata.
Co warto sprawdzić przed zalaniem betonu
Zanim fundament zostanie zalany, sprawdzam kilka rzeczy bez dyskusji. To właśnie ten moment decyduje, czy cały układ będzie miał sens, czy za kilka miesięcy ktoś będzie próbował ratować instalację dodatkowymi obejściami.
- Czy przebieg przewodu i wszystkie wypusty są naniesione na rysunki.
- Czy połączenia ze zbrojeniem są wykonane w zaplanowanych punktach i nie zostały przypadkowo rozpięte.
- Czy elementy wystające są zabezpieczone kapturkami i nie stanowią zagrożenia podczas dalszych prac.
- Czy przewód do głównej szyny wyrównawczej ma sensowną trasę i nie będzie później problemem przy wykończeniu wnętrz.
- Czy wykonano pomiar ciągłości i zapisano go w dokumentacji.
- Czy od początku wiadomo, czy budynek będzie miał instalację odgromową, automatykę, rozbudowaną sieć danych albo inne systemy wrażliwe na przepięcia.
Jeśli te punkty są domknięte, uziemienie w fundamencie staje się jednym z tych elementów, o których później po prostu nie trzeba myśleć. I właśnie o to chodzi: o trwały, dobrze zaplanowany układ, który nie wymaga poprawek po wykończeniu domu. Im lepiej rozstrzygniesz to na etapie fundamentów, tym mniej niespodzianek zostanie na później.
