W praktyce właśnie moc bierna potrafi podnieść koszt dystrybucji bardziej, niż wielu właścicieli instalacji zakłada. To składowa związana z budowaniem pól magnetycznych i elektrycznych w obwodach prądu przemiennego: energia krąży między źródłem a odbiornikiem, zamiast zamieniać się bezpośrednio w pracę. Poniżej pokazuję, skąd się bierze, jak rozróżnić ją od mocy czynnej i pozornej oraz kiedy kompensacja naprawdę ma sens.
Najkrócej liczy się nie tylko zużycie, ale też charakter obciążenia
- Bierna składowa nie wykonuje użytecznej pracy, ale obciąża sieć i zwiększa prąd płynący przez instalację.
- Najczęściej generują ją silniki, transformatory, klimatyzacja, chłodnictwo, UPS-y, zasilacze i oświetlenie LED.
- W rachunkach firmowych ważne są przede wszystkim kWh, kvarh i współczynnik tgφ.
- W wielu taryfach opłata pojawia się po przekroczeniu granicy tgφ 0,4 albo przy poborze pojemnościowym.
- Najlepszy efekt daje pomiar, dobór kompensacji i kontrola po modernizacji instalacji.
Jak rozumieć bierną składową energii w obwodzie
Najprościej mówiąc, chodzi o energię, która w każdym cyklu prądu przemiennego jest chwilowo pobierana, a potem oddawana z powrotem. W odbiorniku nie zamienia się w ciepło, światło ani ruch, ale jest potrzebna do wytworzenia pola magnetycznego albo elektrycznego. Dlatego w praktyce nie widać jej na żarówce czy grzałce, ale bardzo dobrze czuć ją w sieci, kablach i transformatorach.
Ja zwykle tłumaczę to przez trzy wielkości, bo bez nich łatwo się pogubić.
| Wielkość | Co opisuje | Jednostka | Znaczenie praktyczne |
|---|---|---|---|
| Moc czynna P | Energię zamienianą na pracę, ciepło albo światło | W, kW | To realne zużycie, które napędza urządzenie |
| Składowa bierna Q | Wymianę energii potrzebną do podtrzymania pól w odbiorniku | var, kvar | Obciąża sieć, ale nie daje bezpośredniego efektu użytkowego |
| Moc pozorna S | Całe obciążenie widziane przez sieć | VA, kVA | Pokazuje, jak mocno pracuje instalacja jako całość |
W praktyce te trzy wielkości są ze sobą powiązane: im większy udział składowej biernej, tym gorzej dla sprawności przesyłu i tym większe obciążenie przewodów, zabezpieczeń oraz transformatorów. To właśnie dlatego dwa obiekty z takim samym zużyciem kWh mogą wywoływać zupełnie inne koszty i problemy eksploatacyjne. To rozróżnienie ma znaczenie, bo różne urządzenia tworzą różne profile obciążenia, a od tego zależy i rachunek, i dobór kompensacji.
Co ją wywołuje w domu, biurze i zakładzie
W praktyce źródłem problemu są urządzenia, które potrzebują pola elektromagnetycznego do pracy albo same pracują w sposób impulsowy. Najczęściej są to silniki, sprężarki, transformatory, pompy, klimatyzacja i chłodnictwo, czyli wszystko to, co ma wirnik, cewkę albo układ rozruchowy. W nowoczesnych instalacjach dochodzą jeszcze UPS-y, ładowarki, zasilacze komputerowe i część opraw LED z prostymi driverami.
- Silniki i sprężarki zwykle tworzą obciążenie indukcyjne, więc im więcej rozruchów i dłuższej pracy, tym większy wpływ na sieć.
- Klimatyzacja i chłodnictwo nie zawsze generują spektakularne skoki, ale za to pracują długo, więc efekt kumuluje się w czasie.
- UPS-y, zasilacze i LED-y potrafią dodawać składową pojemnościową, szczególnie gdy są zainstalowane masowo.
- Transformatory pobierają własną składową nawet wtedy, gdy nie są mocno obciążone, więc obiekt płaci czasem za samą gotowość urządzenia.
Tu pojawia się ważny detal, który widzę dość często: sama wymiana oświetlenia na LED nie gwarantuje niższych opłat dystrybucyjnych. Modernizacja może zmniejszyć zużycie kWh, ale jednocześnie zmienić profil poboru i podnieść udział składowej biernej, zwłaszcza gdy instalacja ma dużo zasilaczy, sterowników albo pracy nocnej. Z tego powodu przy remoncie biura, sklepu czy serwerowni patrzę nie tylko na moc urządzeń, lecz także na ich charakter elektryczny. Następny krok to sprawdzenie, kiedy ten problem zaczyna kosztować realne pieniądze.
Kiedy pojawiają się opłaty i kto faktycznie je widzi na rachunku
To jest moment, w którym teoria zamienia się w pieniądze. Jak podaje URE, za pobór indukcyjny opłaty pojawiają się zwykle po przekroczeniu poziomu 40 proc. względem energii czynnej, a za pobór pojemnościowy rozliczenie może dotyczyć każdej zarejestrowanej ilości. Z kolei TAURON Dystrybucja wskazuje, że gospodarstwa domowe zazwyczaj nie są obciążane tą pozycją, choć część odbiorców niskiego napięcia już tak.
W praktyce patrzę na trzy grupy odbiorców:
| Grupa odbiorców | Typowe ryzyko | Co warto sprawdzić |
|---|---|---|
| Gospodarstwo domowe | Zwykle brak osobnej opłaty | Raczej zużycie kWh, taryfę i sprawność sprzętu |
| Małe biuro lub sklep | Możliwe opłaty, jeśli układ pomiarowy je rejestruje | Dystrybucję, profil pracy urządzeń i fakturę |
| Zakład, warsztat, chłodnia, serwerownia | Wysokie ryzyko ponadumownego poboru | Współczynnik tgφ, kwartalne i godzinowe profile, kompensację |
| Prosument z fotowoltaiką | Ryzyko wzrostu napięcia i problemów z oddawaniem energii | Ustawienia falownika i bilans obiektu w różnych godzinach |
Wniosek jest prosty: sama nazwa urządzenia niczego nie przesądza, liczy się cały profil instalacji. Jeśli obiekt ma dużo elektroniki, klimatyzacji albo własne źródła wytwórcze, koszt może pojawić się nawet wtedy, gdy zużycie energii czynnej wygląda rozsądnie. Dlatego po rachunku zawsze idę jeszcze krok dalej i sprawdzam dane pomiarowe.
Jak odczytać rachunek i szybko wychwycić problem
Jeśli faktura zaczęła rosnąć po modernizacji albo po dołożeniu nowych urządzeń, sprawdzam najpierw nie „ile płacisz”, tylko „za co płacisz”. Szukaj pozycji typu energia bierna indukcyjna, energia bierna pojemnościowa, ponadumowny pobór, tgφ albo kvarh. Jeśli licznik pokazuje profile obciążenia, porównaj godziny pracy urządzeń z momentami, w których rosną opłaty.
- Porównaj rachunek sprzed i po zmianie instalacji, nie tylko sumę końcową, ale też pozycje dystrybucyjne.
- Sprawdź, czy problem występuje przez całą dobę, czy tylko wtedy, gdy pracują konkretne urządzenia.
- W obiektach z klimatyzacją, chłodnią lub UPS-em obejrzyj dane z pełnego tygodnia, bo pojedynczy dzień bywa mylący.
- Jeśli masz fotowoltaikę, zobacz, czy wzrost napięcia albo ograniczenia falownika nie zbiegają się z problemem.
To wystarczy, żeby odróżnić realny problem od zwykłego wzrostu zużycia. A kiedy już widać wzorzec, można dobrać sposób ograniczenia strat bez zgadywania.

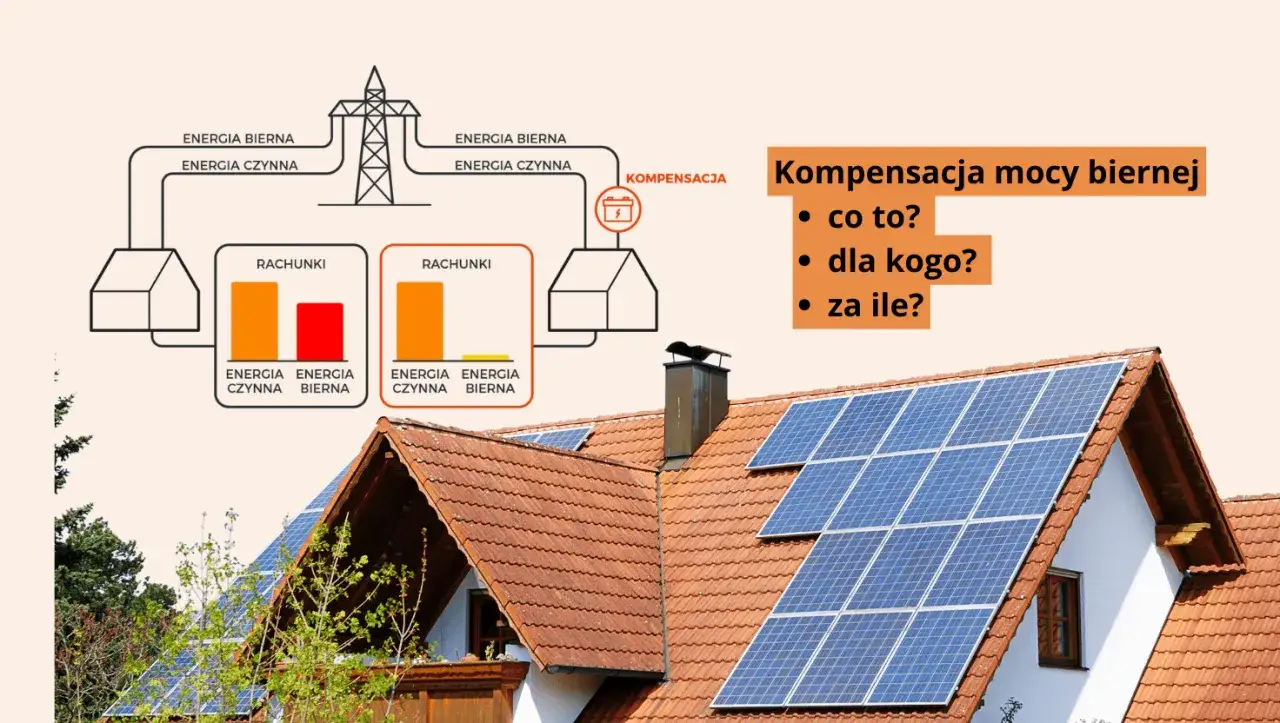

Jak ograniczyć straty bez przepłacania
Najczęściej spotykam trzy sensowne podejścia: kompensację lokalną, kompensację centralną i aktywne filtrowanie. Każde z nich działa trochę inaczej, bo inaczej rozwiązuje ten sam problem: zbyt duży prąd płynący przez instalację bez realnego pożytku.
| Rozwiązanie | Kiedy ma sens | Plusy | Ryzyka i ograniczenia |
|---|---|---|---|
| Bateria kondensatorów | Przy przewadze obciążenia indukcyjnego i dość stabilnym profilu pracy | Jest relatywnie prosta i skuteczna | Przy zmiennym obciążeniu łatwo o nadkompensację |
| Dławiki kompensacyjne | Gdy dominuje składowa pojemnościowa | Pomagają ograniczyć wzrost napięcia | Źle dobrane mogą pogorszyć parametry zamiast je poprawić |
| Aktywny filtr | Przy dużej ilości elektroniki, LED-ów, UPS-ów i obciążeniach nieliniowych | Lepsza elastyczność i większa odporność na zmienny profil pracy | Zwykle droższy i wymaga sensownego projektu |
| Kompensacja przy odbiorniku | Przy dużych, stałych maszynach, które pracują lokalnie | Odciąża przewody już przy źródle problemu | Trzeba dobrać osobno do każdego punktu |
Najważniejsza zasada jest prosta: nie dobieraj urządzenia „na oko”. Zbyt mocna kompensacja może podnieść napięcie, wywołać wahania parametrów i przerzucić problem z indukcyjnego na pojemnościowy. W obiektach z fotowoltaiką to szczególnie niebezpieczne, bo nadnapięcie potrafi ograniczać oddawanie energii do sieci. Z tego powodu dobrze jest najpierw zmierzyć instalację, a dopiero potem zamawiać konkretny układ.
Po modernizacji instalacji sprawdzaj nie tylko kWh
Jeśli miałbym zostawić jedną praktyczną radę dla domu, biura i małej serwerowni, brzmiałaby tak: po każdej większej zmianie zrób krótki pomiar zamiast zgadywać. Wymiana oświetlenia na LED, dołożenie UPS-a, montaż klimatyzacji, rozbudowa stanowisk komputerowych albo instalacja fotowoltaiki potrafią zmienić profil pracy szybciej niż sam rachunek zdąży to pokazać. Dobrze jest obserwować instalację przez co najmniej tydzień, a przy obiektach z wieloma urządzeniami najlepiej przez pełen cykl pracy obejmujący dni robocze i weekend.
W domu jednorodzinnym zwykle nie ma sensu inwestować w rozbudowane układy kompensacyjne, bo opłaty za bierną składową najczęściej po prostu nie występują. W firmie, sklepie albo obiekcie technicznym sytuacja jest inna: tam jedna sensownie dobrana bateria kondensatorów albo filtr aktywny potrafi zrobić większą różnicę niż kolejna wymiana sprzętu, ale tylko wtedy, gdy wcześniej wiadomo, co dokładnie dzieje się w instalacji. Jeśli miałbym podać jeden filtr decyzyjny, byłby prosty: najpierw pomiar, potem dobór, dopiero na końcu zakup. To podejście jest mniej efektowne niż szybka wymiana urządzeń, ale w praktyce oszczędza najwięcej pieniędzy i eliminuje błędne decyzje.
