Uziemienie w domu - jak działa ochrona przeciwporażeniowa?

Bezpieczna instalacja elektryczna nie zaczyna się od gniazdka, tylko od tego, czy prąd ma gdzie bezpiecznie „uciec” w razie awarii. Dobrze wykonane uziemienie nie jest dodatkiem, lecz częścią ochrony przeciwporażeniowej. W tym tekście wyjaśniam, jak działa cały układ, co naprawdę daje różnicówka, jakie rozwiązania spotyka się w polskich domach i kiedy bez pomiarów nie da się ocenić bezpieczeństwa.

Jak prąd ma bezpiecznie odejść od obudowy

W praktyce chodzi o to, by w razie uszkodzenia izolacji prąd nie popłynął przez człowieka, metalową obudowę albo mokrą ścianę, tylko wybrał drogę o przewidywalnych parametrach. To właśnie dlatego mówi się o połączeniu z ziemią, a nie o samym kablu czy pojedynczym gnieździe. Napięcie dotykowe, czyli napięcie pojawiające się na dostępnej metalowej części względem gruntu, trzeba ograniczyć do poziomu, który nie stworzy realnego zagrożenia.

Jeśli w czajniku, pralce albo zasilaczu dojdzie do przebicia, obudowa może chwilowo znaleźć się pod napięciem. W dobrze zrobionej instalacji przewód ochronny PE przejmuje wtedy prąd uszkodzeniowy, a zabezpieczenie ma czas, by odłączyć zasilanie. To nie jest magia i nie działa „samo z siebie” tylko dlatego, że gdzieś w budynku jest metalowy pręt w ziemi. Liczy się ciągłość całej drogi ochronnej oraz to, czy zabezpieczenie zadziała szybko i w odpowiednim miejscu. Właśnie dlatego sama obecność kabla w ścianie nie daje jeszcze bezpieczeństwa, a dalej kluczowe są zabezpieczenia i sposób ich współpracy.

Dlaczego różnicówka pomaga, ale nie zastępuje reszty instalacji

Najczęstszy błąd, jaki widzę, to przekonanie, że jeden wyłącznik różnicowoprądowy „załatwia temat”. W praktyce to tylko jeden z elementów układanki. RCD porównuje prąd wpływający i wypływający z obwodu, a gdy pojawi się różnica wskazująca na upływ do ziemi lub przez człowieka, odłącza zasilanie. W domowych instalacjach bardzo często spotyka się modele o czułości 30 mA, bo taki próg stosuje się jako ochronę uzupełniającą.

• PE odprowadza prąd uszkodzeniowy i stabilizuje warunki ochrony.
• RCD wykrywa upływ i wyłącza obwód, gdy pojawia się zagrożenie.
• Wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, ale nie zawsze zareaguje wystarczająco szybko przy uszkodzeniu izolacji.
• Połączenia wyrównawcze zmniejszają różnice potencjałów między metalowymi elementami budynku.

Warto pamiętać, że różnicówka nie naprawia braku przewodu ochronnego i nie zastępuje poprawnego projektu instalacji. Jeśli układ jest źle rozpoznany, przewody są pomieszane albo ktoś zrobił prowizoryczny mostek w gnieździe, nawet dobry osprzęt nie zagwarantuje pełnej ochrony. Z tego powodu ja zawsze patrzę szerzej: nie tylko na aparat w rozdzielnicy, ale też na to, jak wykonano całą drogę ochronną od urządzenia do punktu odniesienia w gruncie.

Jakie typy uziomów wybiera się w praktyce

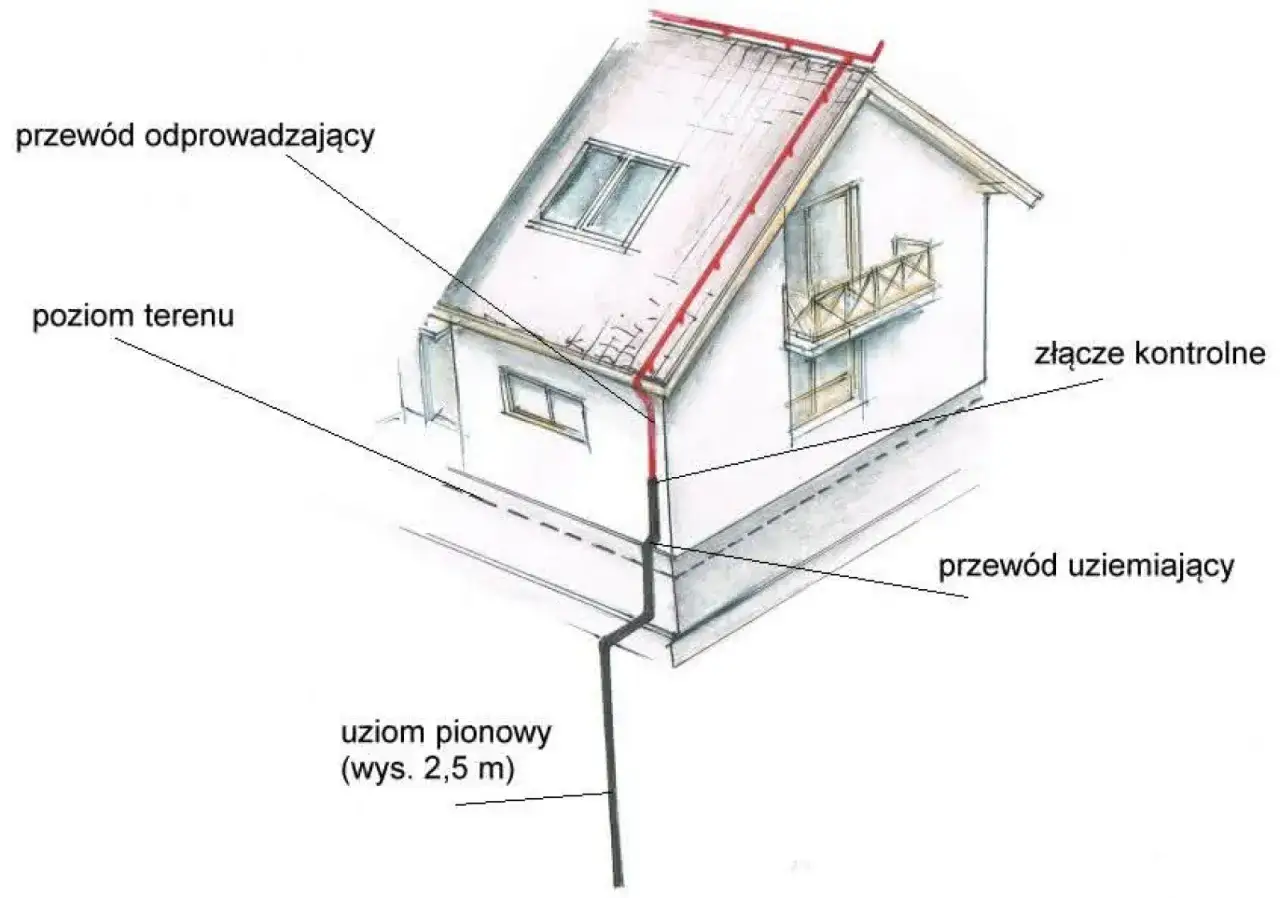

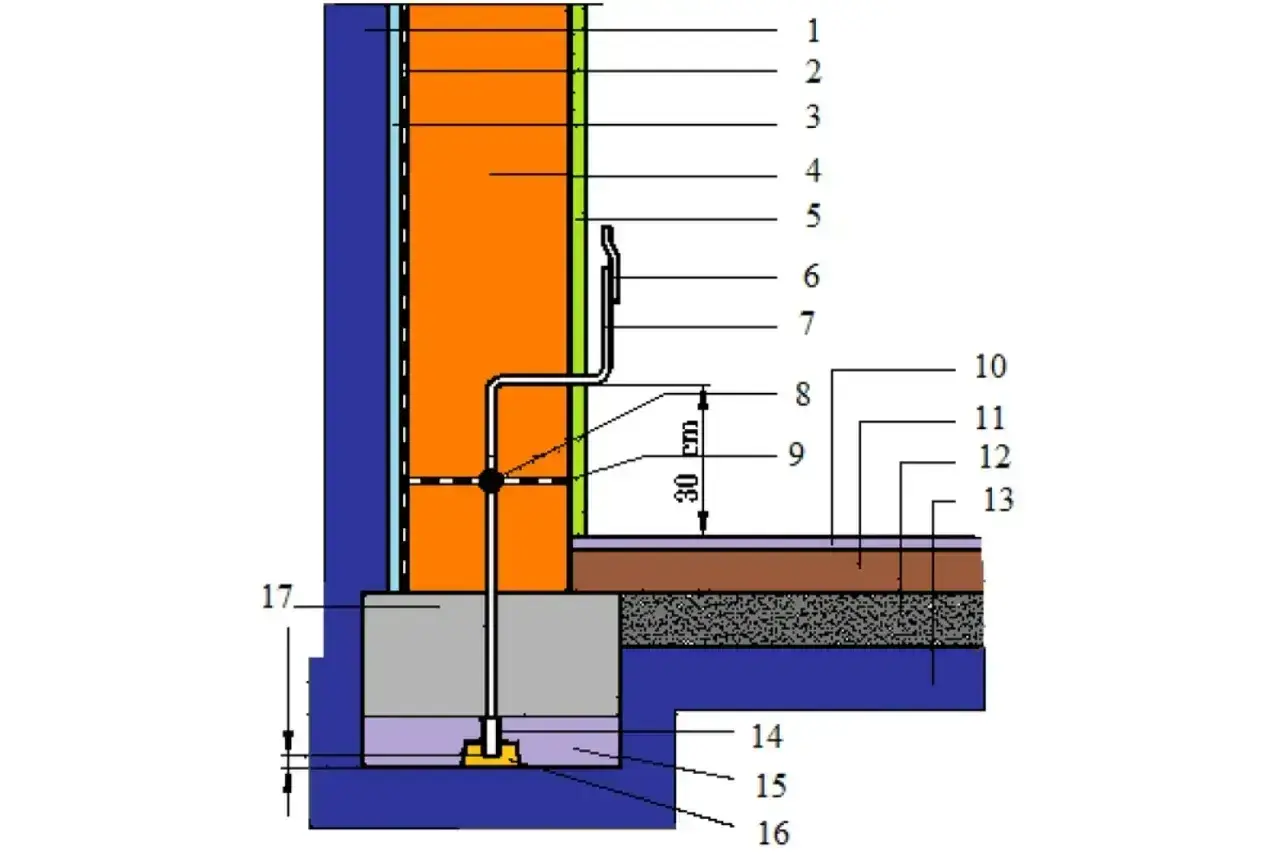

W nowym domu wybór uziomu nie jest kwestią estetyki, tylko trwałości, miejsca i warunków gruntu. Inaczej projektuje się instalację na etapie fundamentów, a inaczej modernizuje stary budynek, w którym nie da się już wykonać wszystkiego od zera. Najlepsze rozwiązanie zależy od tego, czy chcesz poprawnie odprowadzać prąd uszkodzeniowy, czy też dodatkowo przygotowujesz obiekt pod ochronę odgromową.

Nie wybiera się tu „najmocniejszego” rozwiązania na oko. Ja zawsze zakładam, że ostateczny sens ma dopiero połączenie poprawnego projektu z pomiarami po montażu. Dzięki temu wiadomo nie tylko, co zostało wbite w grunt, ale też czy cały układ rzeczywiście spełnia swoją rolę. I właśnie od tego przechodzi się płynnie do pytania o sam układ sieciowy w budynku.

Jakie układy sieciowe spotyka się najczęściej w Polsce

Ja zawsze zaczynam od ustalenia układu sieciowego, bo od niego zależy dobór zabezpieczeń, sposób prowadzenia przewodu ochronnego i to, czy dana modernizacja ma sens bez większych przeróbek. Same kolory przewodów nie wystarczą, bo w starszych instalacjach łatwo trafić na prowizorki, które wyglądają poprawnie tylko na pierwszy rzut oka.

Jeżeli ktoś próbuje ocenić instalację tylko po nazwie układu, zwykle popełnia skrót myślowy. W praktyce decydują pomiary, jakość połączeń i to, czy ochrona zadziała w realnym czasie. Dlatego przy modernizacji nie warto zgadywać, tylko ustalić faktyczny stan instalacji, a potem dopiero dobierać osprzęt i zabezpieczenia.

Z czego składa się dobrze zrobiony układ ochronny

Na papierze wszystko wygląda prosto, ale w domu liczy się każdy szczegół. W dobrze zaprojektowanym systemie ochrony nie ma jednego „bohatera”, który robi całą robotę. Są za to elementy, które muszą ze sobą współpracować.

• Uziom tworzy fizyczne połączenie z gruntem i pomaga odprowadzić prąd uszkodzeniowy.
• Przewód PE łączy obudowy urządzeń z częścią ochronną instalacji.
• Główna szyna wyrównawcza scala metalowe instalacje w budynku, żeby nie powstawały niebezpieczne różnice potencjałów.
• Połączenia wyrównawcze obejmują m.in. metalowe rury, elementy konstrukcyjne i inne części przewodzące, jeśli projekt tego wymaga.
• Wyłącznik różnicowoprądowy reaguje na prąd upływu i ogranicza czas trwania awarii.
• Ogranicznik przepięć chroni elektronikę przed impulsami z sieci, ale nie zastępuje ochrony przeciwporażeniowej.

To właśnie tu najłatwiej o pomyłkę: ktoś widzi dobry osprzęt w rozdzielnicy, a zapomina o połączeniach wyrównawczych albo o słabym połączeniu z gruntem. Z drugiej strony zdarza się też odwrotna sytuacja, gdy ktoś wbije elektrodę w ziemię i uzna sprawę za zamkniętą. Bez ciągłości przewodów i poprawnego montażu taki układ pozostaje tylko częściowo skuteczny. A jeśli chcesz naprawdę wiedzieć, czy wszystko działa, trzeba przejść od oględzin do pomiarów.

Kiedy same oględziny nie wystarczą i trzeba zrobić pomiary

Jak podaje GUNB, przy kontroli wykonywanej co najmniej raz na 5 lat sprawdza się m.in. stan połączeń, osprzętu, zabezpieczeń, oporność izolacji oraz uziemienia instalacji i aparatów. Ja traktuję to jako minimum, a nie jako formalność do odhaczenia. Sama „ładna” rozdzielnica nie mówi jeszcze nic o tym, czy obwód odłączy się na czas, gdy pojawi się zwarcie albo upływ.

• Ciągłość przewodu PE i połączeń wyrównawczych pokazuje, czy droga ochronna nie jest przerwana.
• Rezystancja izolacji pozwala wychwycić uszkodzone przewody i zawilgocone obwody.
• Impedancja pętli zwarcia pokazuje, czy prąd zwarciowy będzie wystarczająco duży, by zabezpieczenie zadziałało szybko.
• Rezystancja uziomu pomaga ocenić skuteczność odprowadzenia prądu do gruntu.
• Czas zadziałania RCD potwierdza, czy różnicówka wyłącza obwód w dopuszczalnym czasie.

W praktyce takie badanie warto zrobić nie tylko przy obowiązkowym przeglądzie, ale też po remoncie kuchni lub łazienki, po zalaniu, po dołożeniu fotowoltaiki, ładowarki do auta elektrycznego albo mocniejszego osprzętu w rozdzielnicy. Im bardziej rozbudowana instalacja, tym mniejszy sens ma zaufanie do „na oko działa”. Właśnie dlatego pomiary są tak ważne przed odbiorem i po większych zmianach.

Najczęstsze błędy, które widzę w starszych instalacjach

Najgorsze błędy są zwykle proste i tanie, dlatego tak długo uchodzą na sucho. Z perspektywy praktyka najczęściej nie zawodzi sam materiał, tylko skrót myślowy: ktoś uznaje, że „jakoś będzie”, bo przecież gniazdka świecą, a bezpieczniki jeszcze nie wybijały.

• Mostkowanie bolca do przewodu neutralnego w starych gniazdach, bez sprawdzenia, czy układ w ogóle to dopuszcza.
• Traktowanie RCD jako zamiennika przewodu ochronnego zamiast jako dodatkowego zabezpieczenia.
• Pomijanie połączeń wyrównawczych po remoncie łazienki, kuchni albo kotłowni.
• Myślenie, że jedna elektroda rozwiąże wszystko, bez pomiaru i bez oceny gruntu.
• Łączenie starych i nowych obwodów bez sprawdzenia, gdzie naprawdę następuje rozdział PEN na PE i N.
• Bagatelizowanie korozji i luźnych zacisków w rozdzielnicy, które po latach potrafią całkowicie zepsuć skuteczność ochrony.

Jeśli w mieszkaniu lub domu instalacja była wielokrotnie przerabiana, nie zakładałbym poprawności po samym wyglądzie osprzętu. Lepiej potraktować ją jak system techniczny, który trzeba zweryfikować od początku do końca. To prowadzi do ostatniej rzeczy, którą sprawdziłbym przed modernizacją albo odbiorem.

Co sprawdzić przed modernizacją albo odbiorem instalacji

Przed odebraniem prac albo przed większą modernizacją sprawdziłbym pięć rzeczy. To szybka lista, ale w praktyce potrafi uchronić przed kosztowną poprawką albo przed sytuacją, w której instalacja wygląda dobrze tylko na protokole.

• Czy został jasno określony układ sieciowy i miejsce rozdziału przewodów ochronnych oraz neutralnych.
• Czy każdy obwód ma ciągłość przewodu PE i czy metalowe elementy w strefach mokrych są objęte połączeniami wyrównawczymi.
• Czy w rozdzielnicy są opisane obwody i dobrane zabezpieczenia odpowiadające realnemu obciążeniu.
• Czy protokół zawiera pomiary, a nie tylko deklarację, że „wszystko jest w porządku”.
• Czy instalacja była sprawdzona po dołożeniu nowych urządzeń, które mocno zmieniają sposób pracy sieci domowej.

Jeśli instalacja zasila dziś także ładowarkę do auta, fotowoltaikę, pompę ciepła albo rozbudowaną automatykę domu, nie warto oszczędzać na projekcie i pomiarach. Dobrze zaprojektowany system ochrony nie daje się zauważyć na co dzień, ale właśnie dlatego robi swoją robotę: chroni ludzi, sprzęt i sam budynek wtedy, gdy coś pójdzie nie tak.
