Sprawdzanie stanu izolacji to jeden z tych etapów diagnostyki, które szybko pokazują, czy instalacja, przewód albo urządzenie są jeszcze bezpieczne. W tym artykule wyjaśniam, jak wygląda pomiar rezystancji izolacji, jakie napięcie probiercze dobrać, jak przygotować obwód i jak odczytać wynik bez zgadywania. Dorzucam też typowe pułapki, które potrafią zaniżyć rezultat nawet wtedy, gdy sama instalacja nie jest jeszcze uszkodzona.
Najkrótsza droga do wiarygodnego wyniku
- Najpierw odłącz zasilanie i zabezpiecz obwód przed przypadkowym załączeniem.
- Wrażliwą elektronikę, ograniczniki przepięć i sterowniki odłącz przed testem, bo potrafią fałszować odczyt.
- W instalacjach 230/400 V najczęściej stosuje się 500 V DC, a próg 1 MΩ traktuje się jako minimum, nie idealny wynik.
- Wynik oceniaj w kontekście temperatury, wilgoci, rodzaju obwodu i wcześniejszych pomiarów.
- Największą wartość ma trend, czyli porównanie kolejnych odczytów z różnych okresów, a nie pojedyncza liczba.
Co właściwie pokazuje ten test i kiedy ma sens
Badanie izolacji nie mówi po prostu, „czy kabel działa”. Ono pokazuje, jak dobrze materiał izolacyjny oddziela przewody od siebie i od ziemi. Jeśli rezystancja spada, rośnie prąd upływu, a to zwykle oznacza wilgoć, zabrudzenie, starzenie materiału albo fizyczne uszkodzenie. W praktyce właśnie dlatego ten test jest tak użyteczny po awarii, po remoncie, po zalaniu, po przegrzaniu rozdzielnicy albo przed oddaniem instalacji do użytku.
Ja traktuję ten pomiar jako szybką diagnostykę stanu układu, a nie tylko formalność do protokołu. W nowoczesnych instalacjach problemem są już nie tylko przewody, ale też zasilacze impulsowe, sterowniki LED, automatyka domowa i ochronniki przepięć. Te elementy mogą obniżyć wynik albo zostać uszkodzone, jeśli podejdzie się do testu bez przygotowania.
Warto też pamiętać, że niski wynik nie zawsze oznacza natychmiastową awarię. Czasem to tylko efekt warunków: chłodu, wilgoci, osadów po pracach budowlanych albo zbyt krótkiego czasu stabilizacji wskazania. Dlatego sam odczyt ma sens dopiero wtedy, gdy wiem, co dokładnie mierzę i w jakich warunkach. To prowadzi wprost do samej procedury badania.

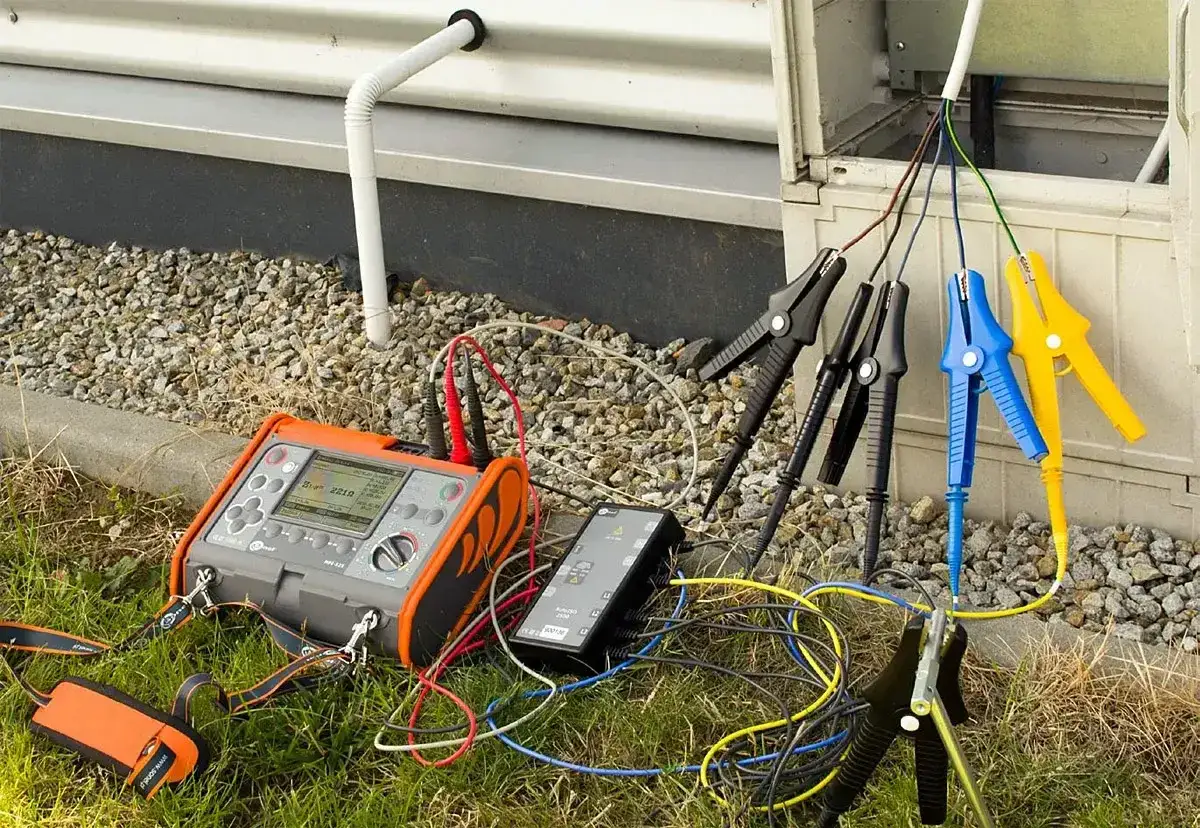

Jak przebiega pomiar rezystancji izolacji krok po kroku
Najpierw odłączam badany obwód od zasilania i upewniam się, że nie ma na nim napięcia. To nie jest etap do „na szybko” - przyrząd do badania izolacji podaje napięcie stałe, więc bezpieczeństwo i rozładowanie obwodu po teście są obowiązkowe.
- Wyłączam i zabezpieczam obwód. Przed pomiarem stosuję blokadę lub oznaczenie, żeby nikt nie załączył zasilania w trakcie pracy.
- Odłączam elementy wrażliwe na napięcie probiercze. Chodzi przede wszystkim o elektronikę, sterowniki, zasilacze, czujniki, ograniczniki przepięć i inne układy, które mogą zafałszować odczyt albo ulec uszkodzeniu.
- Zależnie od układu łączę przewody czynne razem. W typowej instalacji sprawdza się je względem PE lub PEN, a nie każdy przewód osobno. To daje bardziej miarodajny obraz stanu izolacji względem ziemi.
- Dobieram napięcie testowe do napięcia znamionowego. Dla instalacji do 500 V zwykle używam 500 V DC. Jeśli nie da się odłączyć części urządzeń, napięcie można obniżyć do 250 V DC, ale trzeba wtedy trzymać się odpowiednich kryteriów oceny.
- Trzymam napięcie wystarczająco długo. W praktyce odczyt po około minucie jest najbardziej użyteczny, bo wtedy wskazanie zdąży się ustabilizować.
- Po zakończeniu testu rozładowuję obwód. To ważne zwłaszcza przy dłuższych kablach i większych urządzeniach, bo mogą utrzymywać ładunek.
W obwodach o podwyższonym ryzyku pożarowym wykonuję dodatkowo pomiary między parami przewodów czynnych, bo standardowe sprawdzenie względem ziemi nie zawsze wychwyci lokalne uszkodzenie między żyłami. Gdy układ jest już prawidłowo przygotowany, najważniejsze staje się dobranie właściwego napięcia probierczego i sensowna ocena tego, co pokazuje miernik.

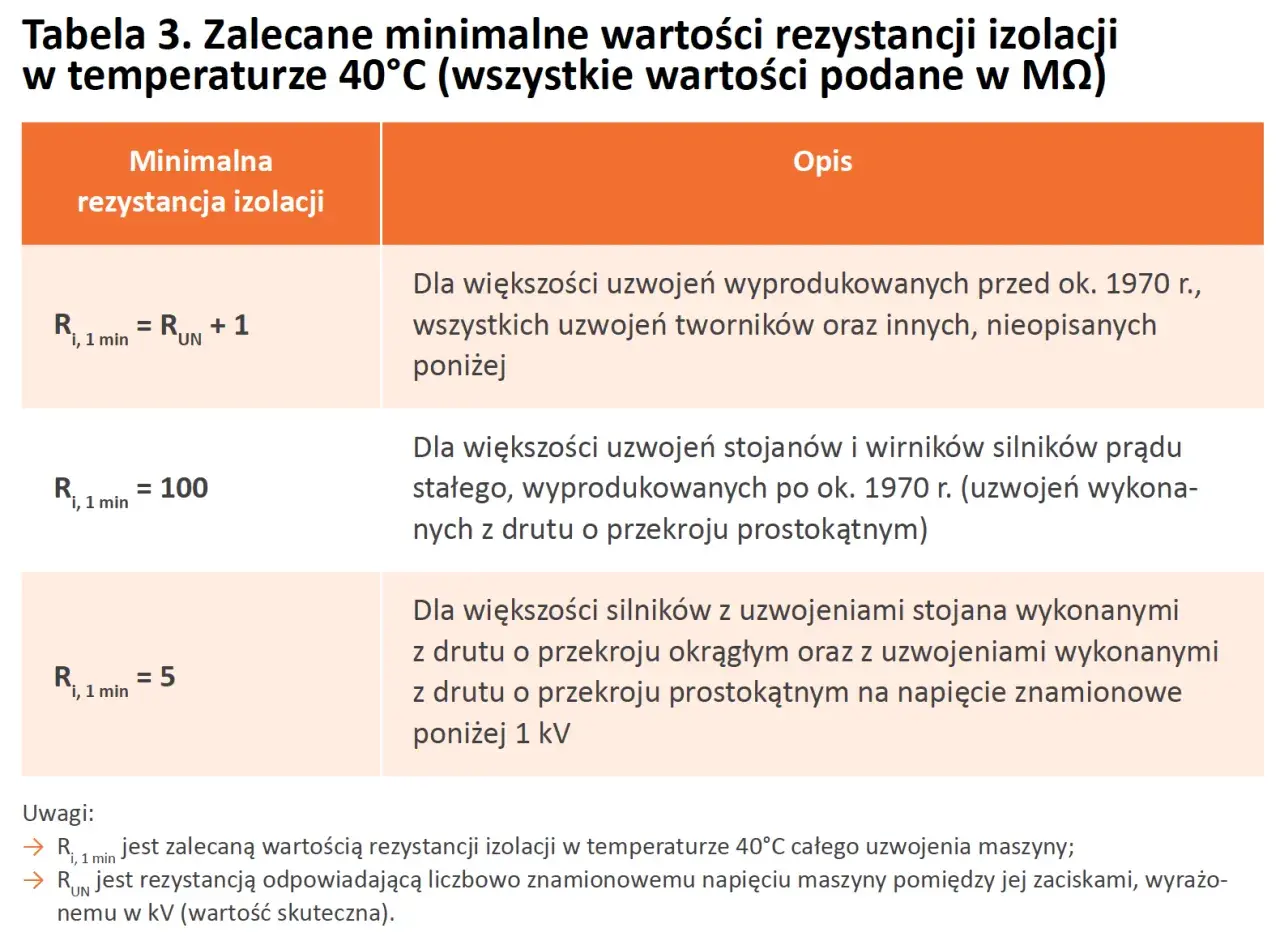

Jak dobrać napięcie probiercze i ocenić wynik
W polskich warunkach najczęściej spotyka się trzy poziomy: 250 V DC, 500 V DC i 1000 V DC. Dobór zależy od rodzaju obwodu, napięcia znamionowego i tego, czy w środku nie ma elementów, które mogłyby źle znieść wyższe napięcie testowe. Sam próg 1 MΩ jest ważny, ale traktuję go jako minimum dopuszczalne, a nie wynik, który automatycznie daje spokój.
| Rodzaj obwodu | Napięcie probiercze | Minimalna rezystancja | Co to oznacza w praktyce |
|---|---|---|---|
| SELV i PELV | 250 V DC | 0,5 MΩ | Dotyczy obwodów bardzo niskiego napięcia; trzeba pilnować separacji od innych obwodów. |
| Do 500 V | 500 V DC | 1,0 MΩ | To typowy poziom dla instalacji 230/400 V i większości obwodów domowych. |
| Powyżej 500 V | 1000 V DC | 1,0 MΩ | Stosuje się go w wyższych klasach napięć, gdy standardowe 500 V nie wystarcza. |
| Nie da się odłączyć części elektroniki | 250 V DC | 1,0 MΩ | To rozwiązanie awaryjne, gdy obecne układy mogą zostać uszkodzone albo zaniżyć wynik. |
W praktyce zdrowa, sucha instalacja często pokazuje wartości wyraźnie wyższe niż próg graniczny. Jeśli widzę odczyt tylko trochę powyżej minimum, nie zamykam sprawy bez sprawdzenia temperatury, wilgotności i historii wcześniejszych wyników. Właśnie dlatego przy większych napędach i maszynach zwracam uwagę także na wskaźnik PI, czyli stosunek wyniku po 10 minutach do wyniku po 1 minucie. Im stabilniejszy i wyższy, tym lepiej; niski lub niestabilny sugeruje wilgoć, zabrudzenie albo degradację izolacji.
Jeżeli wynik jest poprawny tylko „na papierze”, a nie w realnych warunkach pracy, warto zadać sobie pytanie, czy test naprawdę objął cały obwód. To prowadzi do najczęstszych błędów, które psują cały pomiar.
Co najczęściej fałszuje wynik
Najwięcej błędów widzę nie w samym mierniku, ale w przygotowaniu obwodu. Dobry tester nie naprawi sytuacji, w której ktoś zostawił podłączony sterownik, nie odłączył ochronnika przepięć albo rozpoczął badanie zaraz po myciu rozdzielnicy. Wtedy wynik bywa niższy niż powinien, a czasem po prostu nie ma wartości diagnostycznej.
- Wilgoć i kondensacja. Po deszczu, po zalaniu albo po myciu szaf sterowniczych rezystancja potrafi spaść drastycznie.
- Zabrudzenia pyłem, olejem i osadami. Warstwa brudu tworzy przewodzący film, który obniża odczyt.
- Podłączona elektronika. Sterowniki LED, przetwornice, inteligentne moduły i zasilacze impulsowe potrafią zafałszować wynik, a czasem ulec uszkodzeniu.
- Ograniczniki przepięć. Jeśli zostaną w obwodzie, miernik może pokazać niższy opór niż wynikałoby to z samej izolacji przewodów.
- Zbyt krótki czas pomiaru. Wskazanie nie zdąży się ustabilizować i kończy się interpretacją przypadkowej liczby.
- Złe napięcie probiercze. Za niskie może nie ujawnić problemu, a za wysokie może uszkodzić wrażliwe elementy.
Do tego dochodzi jeszcze temperatura. Izolacja zwykle zachowuje się gorzej, gdy jest cieplejsza, więc wynik z zimnego, suchego poranka i wynik z nagrzanej rozdzielnicy po obciążeniu potrafią wyglądać zupełnie inaczej. To nie jest powód, żeby ignorować test, tylko żeby czytać go w kontekście. Gdy wynik odbiega od oczekiwań, przechodzę do pytania: czy to realna usterka, czy tylko efekt warunków i podłączenia?
Jak odróżnić realne uszkodzenie od problemu z warunkami pomiaru
Tu najbardziej pomaga porównanie kilku objawów naraz, a nie patrzenie na samą liczbę. Jeśli jeden obwód wypada wyraźnie gorzej niż pozostałe, problem zwykle jest lokalny. Jeśli cały wynik spada po deszczu, po remoncie albo po myciu rozdzielnicy, podejrzewam wilgoć lub zanieczyszczenie. Jeśli po odłączeniu elektroniki wszystko wraca do normy, winny bywa właśnie podłączony osprzęt, a nie przewody.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię dalej |
|---|---|---|
| Jeden obwód wypada wyraźnie gorzej niż pozostałe | Uszkodzenie lokalne, przetarcie, zawilgocenie odcinka | Sprawdzam trasę kabla, puszki, końcówki i miejsca połączeń. |
| Wynik spada po deszczu albo po pracach mokrych | Wilgoć w puszce, rozdzielnicy lub osprzęcie | Suszę i powtarzam test, zanim uznam instalację za niesprawną. |
| Wartość skacze podczas testu | Brud, nieustabilizowany układ albo podłączone urządzenie elektroniczne | Sprawdzam odłączenia i powtarzam badanie po ustabilizowaniu warunków. |
| Wynik poprawia się po odpięciu sterowników lub ochronników | Fałszowanie pomiaru przez osprzęt | Badam sam obwód i osobno oceniam odłączone elementy. |
| W instalacji o podwyższonym ryzyku pożaru są niepokojące wartości między żyłami | Uszkodzenie izolacji między przewodami czynnymi | Sprawdzam dodatkowo każdą parę przewodów, a nie tylko względem ziemi. |
Jeśli obwód nie daje się odłączyć od urządzeń wrażliwych, nie podnoszę na siłę napięcia testowego. Lepiej zejść do 250 V DC i zachować poprawną procedurę niż uszkodzić elektronikę i jeszcze dostać wynik, który niczego nie wyjaśnia. Gdy sytuacja jest już zrozumiała, sens ma dopiero zapisanie wszystkiego tak, żeby kolejny przegląd naprawdę coś wnosił.
Co zrobić po badaniu, żeby wynik był przydatny za miesiąc
Jednorazowy odczyt jest użyteczny, ale dopiero historia pomiarów pokazuje, czy izolacja się poprawia, stoi w miejscu czy powoli się degraduje. Dlatego po badaniu zapisuję nie tylko sam wynik, ale też warunki, w jakich go uzyskałem. To drobiazg, który później oszczędza dużo czasu.
- Data i miejsce badania. Bez tego nie porównasz odczytów z różnych okresów.
- Rodzaj obwodu. Inaczej ocenia się prosty obwód oświetleniowy, a inaczej linię z elektroniką i automatyką.
- Napięcie probiercze. 250 V, 500 V czy 1000 V nie są zamienne, bo każdy poziom mówi coś trochę innego.
- Warunki środowiskowe. Wilgotność, temperatura i ślady zawilgocenia potrafią wyjaśnić więcej niż sam odczyt.
- Odłączone urządzenia. Warto zapisać, co dokładnie zostało odpięte na czas testu.
- Dodatkowe wskaźniki. Jeśli robisz testy dłuższe, dopisz PI albo inne wartości diagnostyczne.
W praktyce dobre protokołowanie robi z prostego testu narzędzie do przewidywania awarii. Jeśli widzę stopniowy spadek w kolejnych miesiącach, nie czekam na całkowite uszkodzenie obwodu. Szukam miejsca, w którym izolacja zaczyna się starzeć: w puszce, w rozdzielnicy, przy złączu, na końcówce przewodu albo w urządzeniu końcowym. I właśnie taki sposób pracy daje najwięcej korzyści w utrzymaniu instalacji.
Dlaczego zapis z dziś potrafi uratować instalację za pół roku
Najbardziej praktyczna rzecz, jaką można wynieść z tego badania, jest bardzo prosta: nie oceniaj izolacji tylko po jednym odczycie. Jeden pomiar mówi, że w danym momencie wszystko wygląda dobrze albo niepokojąco. Dopiero seria odczytów pokazuje trend i pozwala odróżnić chwilową wilgoć od realnej degradacji.
Jeśli miałbym zostawić jedną regułę, to taką: najpierw poprawne przygotowanie obwodu, potem właściwe napięcie probiercze, a na końcu porównanie wyniku z wcześniejszymi zapisami. Taka kolejność daje więcej niż sam numer na ekranie miernika i właśnie dlatego ten test jest tak cenny w codziennej elektryce.
