W automatyce przemysłowej i energetyce najwięcej problemów rzadko wynika z samej elektroniki. Częściej winny jest sposób, w jaki ustawiono komunikację, poprowadzono kabel albo opisano rejestry. Ten artykuł pokazuje, jak działa Modbus RTU, gdzie ten wariant ma sens, jak go okablować i na co uważać przy uruchamianiu, żeby nie tracić czasu na szukanie pozornych usterek.
Najważniejsze informacje w jednym miejscu
- To prosty, szeregowy wariant Modbus, najczęściej działający na magistrali RS-485.
- Komunikacja jest nadrzędna: jeden master wysyła zapytanie, a urządzenie slave odpowiada.
- Najważniejsze są warstwa fizyczna i timing, czyli terminacja, ekranowanie, długość odgałęzień i przerwy między znakami.
- W danych pracuje się na cewkach i rejestrach, ale ich znaczenie zależy od mapy konkretnego urządzenia.
- To dobry wybór dla liczników, falowników, napędów i PLC, gdy liczy się prostota i przewidywalność.
- Do nowych wdrożeń warto sięgać po aktualny przewodnik serial line V1.02, który Modbus Organization wskazuje jako właściwy dla nowych implementacji.
Czym jest ten standard i kiedy ma sens
W praktyce traktuję ten protokół jako lekki i odporny sposób wymiany danych w instalacjach przemysłowych, w których nie trzeba przesyłać dużych paczek informacji. Zamiast rozbudowanej warstwy sieciowej dostajesz prostą komunikację na łączu szeregowym, najczęściej po RS-485, co daje sens tam, gdzie kabel jest długi, a sprzęt ma po prostu działać latami.
W oficjalnych materiałach Modbus Organization starszy opis komunikacji szeregowej jest dziś oznaczony jako legacy, a do nowych wdrożeń wskazywany jest dokument Serial Line Protocol and Implementation Guide V1.02. To cenna wskazówka: jeśli projekt startuje od zera, warto opierać się na aktualnym przewodniku, a nie na skrótach z dawnych instalacji.
Ten standard wybierałbym tam, gdzie potrzebujesz prostego połączenia wielu urządzeń, niewielkich opóźnień i łatwej integracji z PLC, licznikami energii czy falownikami. Nie jest to rozwiązanie do wysokich przepływności ani do architektury, w której każda warstwa ma być „smart” i rozproszona. Z tego wynika też następne pytanie: jak dokładnie wygląda sama ramka i gdzie w niej siedzą dane.
Jak działa komunikacja na poziomie ramek i rejestrów

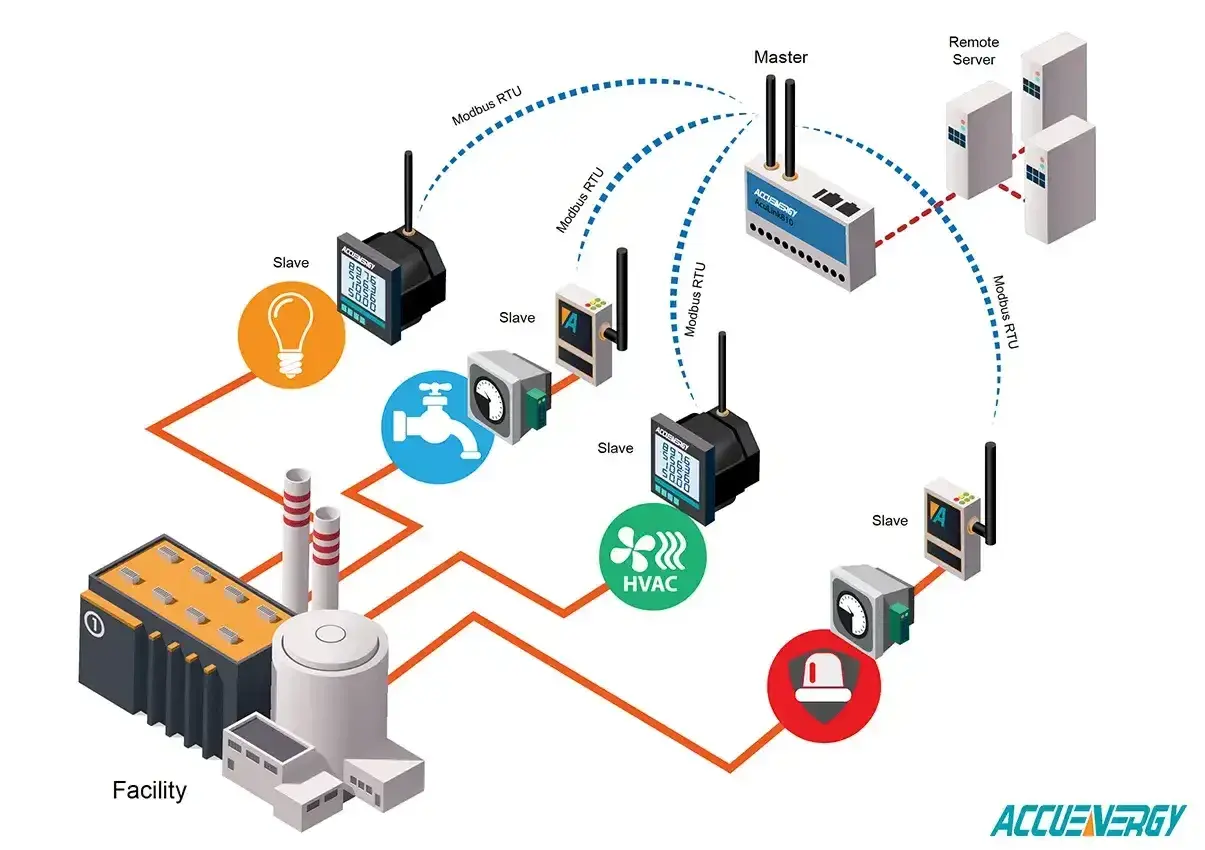

Model pracy jest prosty: jeden master pyta, jedno urządzenie odpowiada. W trybie rozgłoszeniowym master może wysłać zapis na adres 0, ale wtedy nie dostaje odpowiedzi zwrotnej. To ważne, bo wielu początkujących oczekuje reakcji od wszystkich urządzeń i potem myli ciszę z awarią.
W ramce RTU znajdziesz adres urządzenia, kod funkcji, dane i CRC. W specyfikacji ten format ma maksymalnie 256 bajtów, a między znakami obowiązuje przerwa odpowiadająca co najmniej 3,5 czasu znaku. W praktyce oznacza to, że jeśli interfejs UART albo sterownik nie trzyma poprawnego timingu, komunikacja potrafi wyglądać „prawie dobrze”, a mimo to sypać błędami.
| Rodzaj danych | Do czego służy | Typowy dostęp |
|---|---|---|
| Cewki | Pojedyncze sygnały binarne, zwykle wyjścia | Odczyt i zapis |
| Wejścia dyskretne | Binarne sygnały wejściowe | Tylko odczyt |
| Rejestry wejściowe | Wartości pomiarowe, np. stan liczników i czujników | Tylko odczyt |
| Holding registers | Nastawy, parametry pracy, wartości zadane | Odczyt i zapis |
Tu pojawia się druga rzecz, o której warto pamiętać od razu: znaczenie rejestrów nie jest uniwersalne. Ten sam numer w dwóch różnych urządzeniach może oznaczać coś całkiem innego, bo protokół opisuje sposób przenoszenia danych, a nie semantykę konkretnego falownika czy licznika. Z tego powodu mapa rejestrów producenta jest równie ważna jak sam sterownik. Gdy rozumiesz już ramkę, trzeba zejść poziom niżej i sprawdzić, czy fizyczna warstwa nie psuje całej instalacji.
Okablowanie i parametry, które decydują o stabilności
Najwięcej awarii, które widziałem w praktyce, da się sprowadzić do jednego zdania: protokół był poprawny, ale magistrala była zrobiona byle jak. W komunikacji szeregowej nie wybacza się gwiazd, przypadkowych odgałęzień i niedbałej terminacji. Najczęściej chodzi o RS-485, czyli układ, który dobrze znosi zakłócenia, ale wymaga dyscypliny przy montażu.
| Element | Praktyczna zasada | Dlaczego to ważne |
|---|---|---|
| Topologia | Magistrala, nie gwiazda | Zmniejsza odbicia i losowe błędy transmisji |
| Terminacja | Na obu końcach linii | Ogranicza odbicia sygnału |
| Odgałęzienia | Jak najkrótsze, najlepiej poniżej 20 m | Krótki stub mniej psuje kształt impulsu |
| Długość | Przy 9600 b/s i AWG26 lub szerszym do 1000 m | Daje realny punkt odniesienia przy projektowaniu |
| Liczba urządzeń | Standardowo 32 bez repeatera | Łatwiej przewidzieć obciążenie magistrali |
| Ekran kabla | Podłączony do ochronnego uziemienia z jednej strony | Pomaga ograniczyć zakłócenia i pętle masy |
| Polarizacja | Około 450-650 Ω, jeśli urządzenia jej wymagają | Stabilizuje stan linii w bezczynności |
W praktyce spotyka się też terminacje rzędu 150 Ω albo układ 120 Ω z kondensatorem 1 nF, a dla dłuższych tras trzeba myśleć o jakości przewodu, a nie tylko o „być może działa”. W oficjalnej specyfikacji dopuszcza się m.in. przewody kategorii 5, ale przy około 600 m to już nie jest wybór bezwarunkowy. Z kolei w instalacjach krytycznych warto od razu sprawdzić, czy urządzenia nie wymagają wspólnego punktu odniesienia dla linii. Po uporządkowaniu warstwy fizycznej łatwiej zrozumieć, gdzie ten standard naprawdę daje przewagę.
Gdzie sprawdza się w energetyce i automatyce
Najczęściej widzę go tam, gdzie trzeba zebrać dane z wielu urządzeń, ale bez budowania rozbudowanej sieci IT. W energetyce chodzi o liczniki energii, analizatory jakości zasilania, falowniki PV, regulatory ładowania, UPS-y czy sterowanie zasilaniem w rozdzielniach. W automatyce dochodzą PLC, napędy, softstarty i moduły wejść/wyjść.
Ten standard ma sens szczególnie wtedy, gdy:
- potrzebujesz odczytu prostych parametrów, takich jak prąd, napięcie, moc, energia lub stan alarmowy,
- instalacja ma być tania i odporna na zakłócenia,
- kable są długie, a urządzenia rozproszone po obiekcie,
- nie potrzebujesz dużej przepustowości ani bogatej telemetrii w czasie rzeczywistym,
- ważniejsza jest kompatybilność i prostota niż sieciowa elegancja.
Warto przy tym pamiętać, że w tej technologii nie wygrywa „najładniejszy” protokół, tylko ten, który da się serwisować za rok, pięć lat i dziesięć lat po uruchomieniu. Dlatego w obiektach przemysłowych i energetycznych tak dobrze broni się tam, gdzie liczy się przewidywalność, a nie efektowna architektura. Skoro już wiadomo, gdzie ma to sens, dobrze porównać dostępne warianty i zobaczyć, kiedy lepiej wybrać inny tryb pracy.
RTU, ASCII i TCP różnią się bardziej niż wyglądają na papierze
Na poziomie nazwy te rozwiązania bywają wrzucane do jednego worka, ale ich zastosowanie jest inne. Ja patrzę na nie tak: ASCII zostawiam raczej do starszych, prostszych środowisk; tryb RTU wybieram, gdy potrzebuję zwartej i szybszej transmisji po łączu szeregowym; TCP biorę wtedy, gdy całość ma wejść do świata Ethernetu i łatwej integracji sieciowej.
| Cecha | Tryb RTU | ASCII | TCP |
|---|---|---|---|
| Warstwa transportu | Łącze szeregowe | Łącze szeregowe | Ethernet/IP |
| Format danych | Binarne ramki, CRC | Zapis tekstowy, łatwiejszy do ręcznego odczytu | Ramki w sieci IP |
| Wydajność | Lepsza niż ASCII | Niższa | Najwyższa w typowych wdrożeniach |
| Diagnostyka | Wymaga narzędzi serialowych | Łatwiejsza „na oko” | Wygodna w narzędziach sieciowych |
| Typowe zastosowanie | Instalacje przemysłowe, liczniki, falowniki | Starsze urządzenia i kompatybilność | Nowe systemy i integracje OT z IT |
Jeśli startuję nowy projekt i mam pełną swobodę wyboru, zwykle nie komplikuję sobie życia: prosty tor szeregowy zostawiam tam, gdzie infrastruktura i urządzenia są już do tego przygotowane, a Ethernet wybieram wtedy, gdy potrzebuję skalowania, zdalnego dostępu albo łatwej integracji z większym systemem. To rozróżnienie prowadzi prosto do najczęstszych problemów, bo właśnie na styku teorii i praktyki pojawiają się błędy uruchomieniowe.
Najczęstsze błędy przy uruchamianiu i jak je wyłapać
- Niepasujące parametry portu - baud rate, parzystość i liczba bitów stopu muszą być identyczne po obu stronach. Gdy jedna strona ma inne ustawienia, komunikacja wygląda jak losowy szum.
- Zamienione linie A i B - to klasyk. Wiele instalacji działa po poprawnym odwróceniu przewodów tylko „prawie”, a potem gubi pakiety przy większej długości magistrali.
- Brak terminacji - bez niej sygnał odbija się od końców linii i urządzenia zaczynają widzieć błędy CRC albo sporadyczne timeouty.
- Za długie odgałęzienia - krótki stub nie szkodzi tak bardzo, ale długi przewód boczny potrafi zniszczyć całą jakość sygnału.
- Duplikaty adresów - dwa urządzenia z tym samym adresem potrafią odpowiadać jednocześnie i w efekcie cała magistrala staje się nieprzewidywalna.
- Mylenie numeracji rejestrów - dokumentacja producenta bywa opisana inaczej niż adresy w telegramie. Tu najczęściej powstaje wrażenie, że „urządzenie nie działa”, chociaż problemem jest tylko offset adresu.
- Oczekiwanie odpowiedzi na broadcast - zapis rozgłoszeniowy nie zwraca odpowiedzi, więc cisza po wysłaniu ramki jest normalna.
Jeśli mam coś zdiagnozować szybko, zaczynam od pojedynczego urządzenia na krótkim, dobrze zakończonym przewodzie. Dopiero potem dokładam kolejne węzły. Taki porządek oszczędza godzin, bo pozwala odseparować problem warstwy fizycznej od błędu w konfiguracji rejestrów. Gdy magistrala już działa, warto jeszcze pomyśleć o tym, jak utrzymać ją w dobrej kondycji po modernizacji.
Co sprawdzam przed modernizacją starszej magistrali
Stare instalacje często żyją własnym życiem: ktoś zmieniał sterownik, ktoś dołożył licznik, ktoś skrócił kabel i nikt nie spisał, co właściwie zostało zrobione. Dlatego przy modernizacji zawsze zaczynam od kilku rzeczy, które wyglądają banalnie, ale decydują o powodzeniu całego projektu.
- Sprawdzam, czy mam pełną mapę rejestrów i wiem, które wartości są tylko do odczytu, a które można zapisywać.
- Weryfikuję, czy wszystkie urządzenia mają unikalne adresy i identyczne parametry portu.
- Oglądam topologię magistrali, bo nawet ładna szafa nie uratuje złej geometrii kabla.
- Patrzę, czy odgałęzienia nie są za długie i czy terminacja jest faktycznie na obu końcach linii.
- Oceniam, czy warto podzielić instalację na segmenty albo dodać repeater zamiast dokładać kolejne urządzenia do jednej, przeciążonej magistrali.
- Przy krytycznych obiektach myślę też o diagnostyce: lepiej mieć prosty dostęp do błędów komunikacji niż potem zgadywać, czy problem leży po stronie kabla, sterownika czy samego urządzenia.
Jeśli patrzę na to całościowo, najrozsądniejsze wdrożenie zaczyna się nie od „jak podłączyć protokół”, tylko od pytania, czy warstwa fizyczna, adresacja i mapa rejestrów są naprawdę uporządkowane. Gdy te trzy rzeczy są dopięte, komunikacja zwykle okazuje się zaskakująco stabilna i przewidywalna - i właśnie dlatego ten standard nadal ma tak mocną pozycję w automatyce oraz energetyce.
