Natężenie pola elektrycznego mówi, jak silnie pole działa na ładunek w danym miejscu i w którą stronę go pchnie albo przyciągnie. Ten sam temat wraca w zadaniach szkolnych, przy opisie kondensatorów, w analizie izolacji przewodów i w rozmowach o wyładowaniach elektrostatycznych w sprzęcie domowym. Poniżej rozbijam go na prostą definicję, wzory, jednostki i przykłady, żeby dało się z niego korzystać, a nie tylko go zapamiętać.
Najkrócej, to wielkość mówiąca o sile pola w danym punkcie
- Opisuje działanie pola na ładunek próbny, a nie „samą siłę” bez kontekstu.
- Najczęściej liczy się ją ze wzoru E = F/q, a dla ładunku punktowego także z E = kQ/r².
- Jednostką są N/C albo równoważnie V/m.
- Kierunek wektora E pokazuje, jak poruszyłby się dodatni ładunek.
- W praktyce ważna jest zwłaszcza przy kondensatorach, izolacji i ESD.
Co dokładnie opisuje wektor E
Ja myślę o tej wielkości jak o „mapie wpływu” pola w konkretnym punkcie przestrzeni. Jeśli w tym miejscu umieścisz bardzo mały, dodatni ładunek próbny, pole wywoła na nim określoną siłę, a wektor E mówi, jak duża ona będzie na jednostkę ładunku i w którą stronę zadziała.
To ważny niuans: chodzi o cechę pola, a nie o własność samego testowego ładunku. Dlatego ładunek próbny musi być na tyle mały, żeby nie zaburzał układu. Gdyby był duży, sam zacząłby zmieniać rozkład ładunków i wynik przestałby opisywać rzeczywiste pole.
W praktyce zwrot wektora E przyjmuje się zgodny z kierunkiem siły działającej na ładunek dodatni. Dla ładunku ujemnego siła będzie zwrócona przeciwnie, ale to nie zmienia samego pola. W układach SI spotkasz zapis w N/C i V/m - to równoważne jednostki tej samej wielkości. Żeby nie pomylić tego z siłą i napięciem, najwygodniej zestawić te wielkości obok siebie.
Jak odróżnić pole od siły i napięcia
Najwięcej błędów widzę wtedy, gdy ktoś wrzuca do jednego worka ładunek, siłę, pole i napięcie. To są powiązane pojęcia, ale opisują różne rzeczy. Poniższa tabela porządkuje je bez szkolnej mgły.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Siła elektryczna | F | N | Realne oddziaływanie działające na konkretny ładunek. |
| Natężenie pola | E | N/C lub V/m | Cecha pola w danym punkcie, niezależna od wielkości ładunku próbnego. |
| Napięcie | U | V | Różnica energii przypadająca na ładunek między dwoma punktami. |
Jeśli chcesz to zapamiętać bez wzorów: siła mówi, co dzieje się z ładunkiem, pole mówi, jak „mocne” jest otoczenie w danym miejscu, a napięcie mówi, ile energii na ładunek można zyskać albo stracić między punktami. Gdy to rozróżnienie siedzi już w głowie, liczenie pola robi się znacznie prostsze.
Jak liczyć pole w najczęstszych zadaniach
W szkolnych i praktycznych obliczeniach najczęściej używam trzech wzorów. Każdy działa w innym układzie, więc kluczowe jest nie tyle samo przekształcanie, ile rozpoznanie sytuacji.

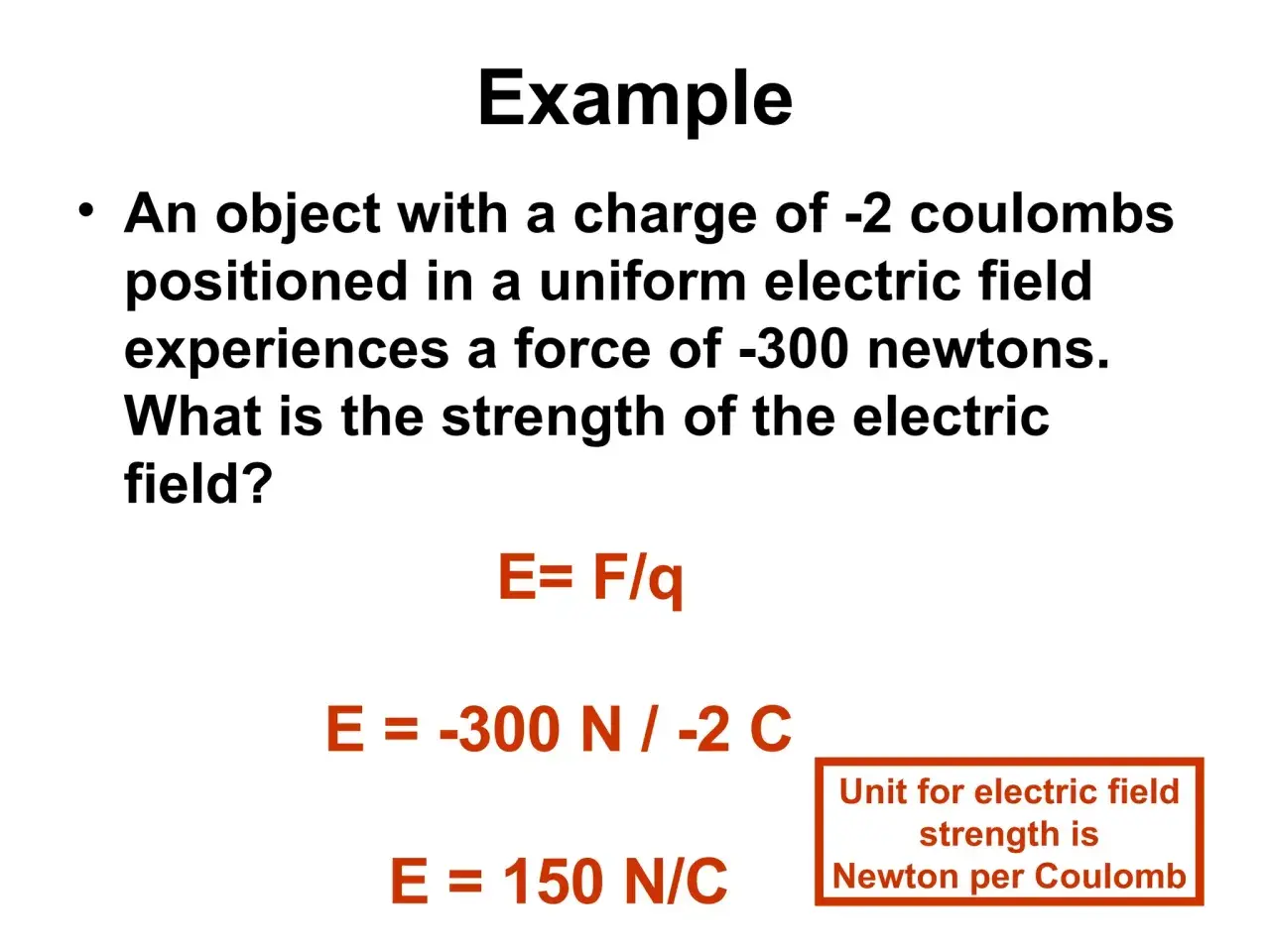

- E = F/q - gdy znasz siłę działającą na ładunek próbny.
- E = kQ/r² - gdy pole pochodzi od pojedynczego ładunku punktowego w próżni lub z dobrym przybliżeniem w powietrzu.
- E = U/d - gdy masz w przybliżeniu jednorodne pole, na przykład między równoległymi okładkami kondensatora.
Prosty przykład: jeśli ładunek Q = 2 nC znajduje się w odległości 0,20 m, to pole w tym punkcie wynosi około 450 N/C, bo E = 9·10⁹ × 2·10⁻⁹ / 0,20². Drugi przykład jest jeszcze bliższy codziennym urządzeniom: przy napięciu 12 V i odległości 3 mm między elektrodami dostajesz E ≈ 4000 V/m. To już skala, przy której izolacja i odstępy naprawdę mają znaczenie.
Jeśli układ zawiera kilka ładunków, nie sumuję po prostu liczb. Sumuję wektory, bo kierunek ma znaczenie tak samo jak wartość. To właśnie tutaj większość błędów pojawia się szybciej niż w samym rachunku. Następny krok to więc nauka czytania kierunku pola, a nie tylko jego liczby.
Jak czytać kierunek i gęstość linii pola
Linie pola elektrycznego są tylko modelem, ale bardzo użytecznym. Pokazują, w którą stronę działałby dodatni ładunek próbny, a ich zagęszczenie podpowiada, gdzie pole jest silniejsze. Gęściej narysowane linie oznaczają mocniejsze oddziaływanie, rzadziej rozmieszczone - słabsze.
W prostych układach linie wychodzą z ładunku dodatniego i kończą się na ujemnym. W pobliżu przewodnika w równowadze elektrostatycznej wewnątrz materiału pole zanika, a na powierzchni może się wzmacniać przy ostrych krawędziach. To nie jest detal dla ciekawskich, tylko ważna wskazówka przy projektowaniu obudów, złącz i izolacji.
- Linie nie przecinają się, bo w jednym punkcie pole ma jeden kierunek.
- Zwrot linii pokazuje kierunek działania na ładunek dodatni.
- Zagęszczenie linii daje intuicję, gdzie warto spodziewać się większego ryzyka przebicia izolacji.
- Ostre końcówki i małe promienie krzywizny sprzyjają koncentracji pola.
Ja traktuję taki rysunek jak szybki test zdrowego rozsądku: jeśli linie są mocno ściśnięte przy cienkim fragmencie metalu albo przy szczelinie, to właśnie tam należy spodziewać się największych problemów. To naturalnie prowadzi do zastosowań w sprzęcie i elektronice, gdzie pole przestaje być teorią z podręcznika.
Dlaczego to pojęcie jest ważne w sprzęcie domowym i elektronice
W urządzeniach elektronicznych i domowych pole elektryczne pojawia się wszędzie tam, gdzie energia jest magazynowana, przenoszona albo blokowana przez izolację. W kondensatorach decyduje o tym, ile energii da się bezpiecznie zgromadzić. W ładowarkach i zasilaczach wpływa na wymagania wobec odstępów między elementami, a w przewodach i złączach - na trwałość izolacji.
Praktyczny przykład, który dobrze to pokazuje, to wyładowania elektrostatyczne. Krótkie dotknięcie portu, płyty głównej albo niewłaściwie zabezpieczonego modułu potrafi uszkodzić delikatne układy scalone, bo lokalnie pole i napięcie przebicia robią się zbyt duże. Podobnie działa to przy kurzu, wilgoci czy uszkodzonej osłonie kabla - problem nie zawsze widać gołym okiem, ale pole już „pracuje” w tle.
Warto też pamiętać o ekranowaniu i rozmieszczeniu ścieżek na płytkach PCB. Dobrzy projektanci nie liczą wyłącznie mocy i prądu; patrzą również na rozkład pola, bo on decyduje o zakłóceniach, przebiciu i niektórych awariach trudnych do zdiagnozowania. Przy realnych układach pojawiają się jednak ograniczenia, których szkolny wzór nie pokazuje.
Kiedy proste obliczenia przestają wystarczać
Najprostsze wzory działają dobrze, ale tylko wtedy, gdy przyjmiesz odpowiedni model. W praktyce szybko pojawiają się sytuacje, w których trzeba uważać bardziej niż na sam wynik liczbowy.
- Układ nie jest jednorodny - przy krawędziach, otworach i szczelinach pole zmienia się gwałtownie.
- Ładunek nie jest punktowy - wtedy E = kQ/r² bywa tylko przybliżeniem.
- Między elektrodami jest materiał - dielektryk zmienia rozkład pola i jego wartość.
- Sumowanie skalarne zamiast wektorowego - to klasyczny błąd, zwłaszcza w zadaniach z kilkoma ładunkami.
- Brak marginesu bezpieczeństwa - w technice nigdy nie projektuje się „na styk”, tylko zostawia zapas.
W takich przypadkach ja zaczynam od pytania: czy mam do czynienia z układem idealizowanym, czy z prawdziwą geometrią i prawdziwym materiałem? To jedno pytanie oszczędza więcej błędów niż kolejne przekształcenie wzoru. Jeśli chcesz ocenić pole szybko i sensownie, wystarczą trzy proste kroki.
Od czego zacząć, gdy chcesz ocenić pole w praktyce
Pierwsze pytanie brzmi: czy pole jest w przybliżeniu jednorodne, czy zmienia się w przestrzeni? Jeśli układ jest prosty, możesz liczyć klasycznie. Jeśli nie, potrzebujesz ostrożniejszego modelu albo chociaż przybliżenia z wyraźnym marginesem błędu.
Drugie pytanie dotyczy ośrodka. Powietrze, plastik, szkło i ceramika nie zachowują się identycznie. W sprzęcie domowym to właśnie materiał między elementami często decyduje o tym, czy układ pracuje stabilnie, czy zaczyna tracić izolację.
Trzecie pytanie jest bardzo praktyczne: czy są ostre krawędzie, małe odstępy albo miejsca, w których pole może się lokalnie zagęścić? Jeśli tak, nie zakładam od razu, że „średnia wartość” wystarczy. W elektronice i energetyce najwięcej problemów rodzi się właśnie na styku teorii z geometrią.
Jeśli zapamiętasz tylko jedną rzecz, niech będzie taka: to nie jest abstrakcyjny symbol z lekcji, ale realna miara tego, jak mocno pole działa w konkretnym punkcie. Gdy rozumiesz kierunek, jednostkę i ograniczenia modelu, łatwiej liczysz zadania i lepiej oceniasz, co dzieje się w urządzeniu, kablu albo kondensatorze.
