W starszych instalacjach elektrycznych da się spotkać rozwiązania, które kiedyś były normalne, a dziś wymagają bardzo ostrożnej oceny. Jednym z nich jest mostkowanie gniazdka, często mylone z uziemieniem, choć technicznie chodzi o coś bardziej konkretnego. Poniżej wyjaśniam, kiedy taki układ ma sens, kiedy jest błędem i jakie przewody oraz elementy instalacji naprawdę decydują o bezpieczeństwie.
Najważniejsze rzeczy, które trzeba wiedzieć o tym połączeniu
- To rozwiązanie dotyczy głównie starych instalacji dwużyłowych, a nie nowych obwodów z osobnym przewodem PE.
- W układzie TN-C styk ochronny bywa łączony z przewodem PEN, ale tylko wtedy, gdy cała instalacja rzeczywiście tak pracuje.
- W TN-S, TN-C-S i TT nie robi się lokalnego mostka, bo można pogorszyć ochronę zamiast ją poprawić.
- Do gniazd najczęściej stosuje się przewód 3x2,5 mm², a do oświetlenia 3x1,5 mm².
- Sam kolor przewodu nie wystarczy do oceny instalacji, potrzebne są też pomiary i znajomość układu sieci.
- Jeśli instalacja jest stara albo budzi wątpliwości, rozsądniejsza od prowizorki jest modernizacja obwodu.
Na czym polega ten mostek i skąd bierze się zamieszanie z nazwą
W praktyce chodzi o połączenie styku ochronnego z przewodem neutralno-ochronnym PEN w starej instalacji dwużyłowej. W języku potocznym mówi się na to „zerowanie”, „mostek” albo po prostu „zrobienie bolca”, ale sens techniczny jest jeden: gniazdo ma uzyskać ochronę tam, gdzie nie ma osobnego przewodu PE.
Ważne jest jedno rozróżnienie: to nie jest nowoczesne uziemienie. W nowej instalacji ochronę zapewnia osobny przewód PE, prowadzony razem z fazą i neutralnym. W starej instalacji ochronę uzyskuje się inaczej, a ten układ działa poprawnie tylko wtedy, gdy cała sieć i sposób jej wykonania rzeczywiście na to pozwalają.
Z mojego punktu widzenia największy problem zaczyna się wtedy, gdy ktoś traktuje taki mostek jak uniwersalny trik. To nie jest trik. To element konkretnego układu sieci, który ma swoje ograniczenia, zwłaszcza przy uszkodzeniu przewodu PEN. Wtedy na obudowach urządzeń może pojawić się niebezpieczny potencjał.
Żeby dobrze ocenić taki przypadek, trzeba najpierw rozpoznać samą instalację, a dopiero potem patrzeć na osprzęt i kable.
Jak rozpoznać, czy instalacja w ogóle nadaje się do takiego rozwiązania
Najkrócej: patrzę nie na samo gniazdko, tylko na cały układ. W polskich mieszkaniach spotyka się przede wszystkim trzy scenariusze: stary TN-C, nowszy TN-C-S oraz instalację TN-S z osobnym PE. Dochodzi jeszcze TT, gdzie lokalne łączenie przewodów ochronnych z neutralnym jest błędem.
| Układ instalacji | Jak go zwykle rozpoznaję | Co to oznacza dla mostka |
|---|---|---|
| TN-C | W obwodzie jest przewód PEN, a instalacja ma dwa przewody robocze zamiast osobnego PE i N. | Taki układ bywa podstawą do starego zerowania, ale tylko po potwierdzeniu pomiarami i stanu całej instalacji. |
| TN-C-S | Gdzieś wcześniej następuje rozdział PEN na PE i N, najczęściej w rozdzielnicy. | W gniazdku nie robi się już lokalnego mostka, bo ochronę zapewnia oddzielny PE. |
| TN-S | Od początku są osobne przewody PE i N. | Mostek jest zbędny i niewłaściwy. |
| TT | Ochrona opiera się na lokalnym uziemieniu, a neutralny nie powinien być łączony z PE w gniazdku. | Tu lokalne mostkowanie jest błędem i może realnie pogorszyć bezpieczeństwo. |
Pomocne są też szczegóły praktyczne: liczba żył w kablu, kolorystyka i obecność wyłącznika różnicowoprądowego. Ale sama kolorystyka nigdy nie wystarcza, bo w starszych mieszkaniach zdarzają się przeróbki robione „na oko”. Niebieski przewód powinien być neutralny, a żółto-zielony ochronny, jednak w starych instalacjach nie zakładam niczego bez sprawdzenia.
Jeśli w rozdzielnicy widzisz rozdział na PE i N, a w gniazdach pracują trzy żyły, to temat mostka zwykle jest już zamknięty i nie ma czego „poprawiać” w samym gnieździe. To prowadzi prosto do pytania o przewody i osprzęt, czyli do tego, co faktycznie ma znaczenie przy modernizacji.
Jakie kable i osprzęt mają tu znaczenie
Przy gniazdach najbardziej liczy się nie sam mechanizm, tylko cały tor zasilania. W nowych i modernizowanych obwodach standardem, który najczęściej spotykam w praktyce, jest miedziany przewód 3x2,5 mm² dla gniazd ogólnych. To rozsądny punkt wyjścia, bo taki przekrój dobrze współpracuje z typowym zabezpieczeniem 16 A i daje miejsce na osobny PE.
| Zastosowanie | Typowy przewód | Dlaczego właśnie taki |
|---|---|---|
| Gniazda 230 V w pokoju, kuchni czy gabinecie | 3x2,5 mm² Cu | Lepsza rezerwa dla obciążenia, osobny PE i wygodniejsza modernizacja osprzętu. |
| Oświetlenie | 3x1,5 mm² Cu | Mniejsze obciążenie niż w obwodach gniazd, więc taki przekrój zwykle wystarcza. |
| Stara instalacja dwużyłowa | PEN zamiast osobnego PE | To właśnie ten przewód decyduje o tym, czy dany mostek ma sens w ogóle. |
| Nowy obwód do sprzętu o większym poborze | 3x2,5 mm² Cu, często osobny obwód | Zmniejsza ryzyko przeciążenia i daje stabilniejszą pracę urządzeń. |

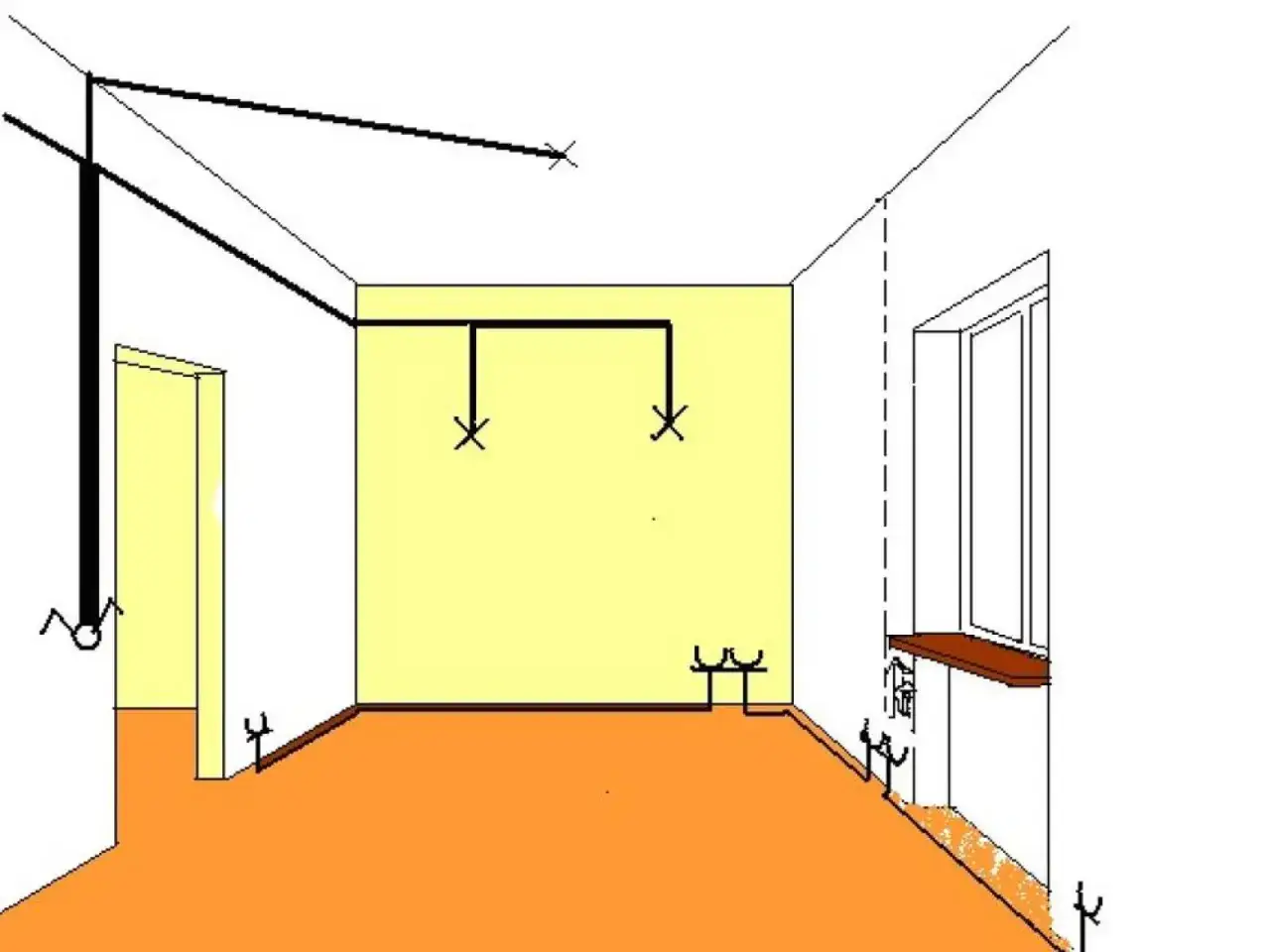

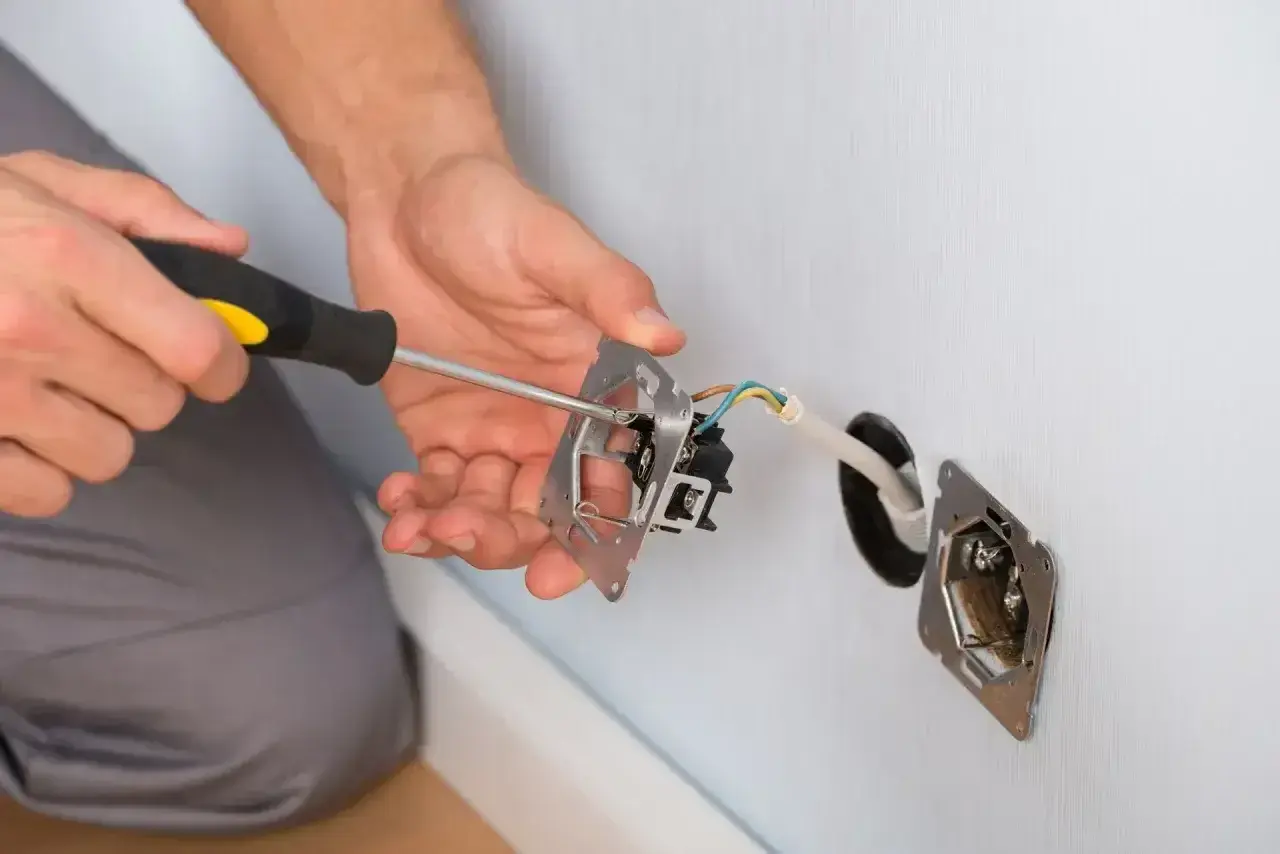

Osprzęt też ma znaczenie. Gniazdo ze stykiem ochronnym 2P+Z powinno być dobrane do realnego układu instalacji, a nie tylko do wyglądu. Do połączeń wewnątrz puszki lepiej używać porządnych złączek niż przypadkowych skrętek, bo luźny styk szybko zamienia się w grzanie, a potem w awarię.
Jeśli ktoś próbuje „uratować” starą instalację cienkim przewodem albo dorabianym odcinkiem o nieznanym przekroju, to zwykle nie poprawia bezpieczeństwa, tylko tworzy nowe ryzyko. I właśnie takie błędy najczęściej widzę w praktyce.
Najczęstsze błędy, które robią z ochrony atrapę
Największy problem przy takich przeróbkach polega na tym, że gniazdko wygląda poprawnie, ale elektrycznie nie daje tego, czego oczekuje użytkownik. Z zewnątrz wszystko jest w porządku, a w środku pojawia się kilka typowych pułapek.
- Mostek w niewłaściwym układzie sieci - w TN-S, TN-C-S albo TT lokalne łączenie N z PE nie rozwiązuje problemu, tylko go maskuje.
- Brak pomiarów - bez sprawdzenia ciągłości przewodu ochronnego i impedancji pętli zwarcia nie wiadomo, czy zabezpieczenie zadziała na czas. Impedancja pętli zwarcia to po prostu parametr mówiący, jak szybko prąd zwarciowy wyłączy obwód.
- Użycie niewłaściwego przewodu - zbyt mały przekrój albo przypadkowy odcinek „na mostek” nie jest dobrym rozwiązaniem.
- Mieszanie kolorów żył - niebieski i żółto-zielony mają konkretne znaczenie i nie powinny być używane „jak akurat pasuje”.
- Liczenie na wyłącznik różnicowoprądowy bez właściwego rozdziału przewodów - RCD wymaga poprawnej architektury instalacji, a nie tylko samej obecności w rozdzielnicy.
- Zbyt duża wiara w stary osprzęt - luźne zaciski, zużyte gniazda i przegrzewające się połączenia potrafią zniweczyć cały efekt.
W praktyce najbardziej niebezpieczne jest to, że błędnie wykonany mostek daje iluzję ochrony. Użytkownik widzi bolec, czuje się spokojniej i nie ma świadomości, że awaria przewodu PEN albo nieprawidłowe połączenie może zmienić obudowę urządzenia w element pod napięciem.
Dlatego zawsze traktuję ten temat jak element większej układanki, a nie szybki sposób na „naprawienie” gniazdka. Jeśli instalacja jest stara, czasem uczciwiej jest po prostu zrobić porządną modernizację.
Kiedy lepiej postawić na modernizację zamiast na skrót
Jeśli obwód ma zasilać sprzęt codziennego użytku, elektronikę, kuchnię albo łazienkę, to zwykle bardziej opłaca się wymienić fragment instalacji niż utrzymywać stary kompromis. W nowych pracach najzdrowszym rozwiązaniem jest osobny przewód PE, a nie lokalne mostkowanie w puszce. To szczególnie ważne tam, gdzie obciążenie bywa zmienne i wysokie.
| Opcja | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Zostawienie starego układu TN-C | Tylko w istniejącej, zweryfikowanej instalacji i tam, gdzie nie ma szybkiej możliwości modernizacji. | Niski koszt i brak większego kucia. | To rozwiązanie przejściowe, a nie wzorzec nowoczesnej ochrony. |
| Dołożenie nowego obwodu z PE | Przy remoncie, wymianie kuchni, łazienki lub stanowiska z dużą liczbą urządzeń. | Bezpieczniej, czytelniej i zgodnie z obecnym standardem. | Wymaga pracy instalacyjnej i zwykle większego zakresu robót. |
| Pełna wymiana instalacji | W bardzo starych lokalach albo gdy problem dotyczy wielu obwodów naraz. | Najlepszy efekt końcowy i najmniej improwizacji. | Największy zakres prac i najwyższy koszt. |
Jeśli miałbym wskazać miejsca, w których modernizacja daje największy zwrot, to są to kuchnia, łazienka i stanowiska z komputerem albo sprzętem RTV. Tam nie chodzi już tylko o wygodę, ale o stabilność i bezpieczeństwo całego toru zasilania. Właśnie dlatego nie polecam traktować starego mostka jako docelowego rozwiązania.
Gdy instalacja jest częściowo remontowana, najlepiej iść w stronę jednego spójnego standardu, a nie mieszać starych i nowych zasad w jednym obwodzie. To zazwyczaj daje mniej problemów niż doraźne poprawki.
Co sprawdzam przed zamknięciem puszki i tematu
Zanim uznam taki obwód za gotowy, sprawdzam kilka rzeczy bez skrótu myślowego i bez zgadywania. To prosta lista, ale właśnie ona odróżnia naprawę od prowizorki.
- Czy układ sieci jest rzeczywiście TN-C, TN-C-S, TN-S czy TT.
- Czy w obwodzie są odpowiednie żyły i czy ich przekrój pasuje do obciążenia.
- Czy połączenie ochronne ma ciągłość i niski opór.
- Czy wyłącznik różnicowoprądowy, jeśli występuje, współpracuje z układem tak, jak powinien.
- Czy przewody mają właściwą funkcję kolorystyczną i nie zostały użyte „na odwrót”.
- Czy gniazdo i zaciski są dokręcone tak, aby nie grzały się pod obciążeniem.
Jeżeli któregokolwiek z tych punktów nie da się potwierdzić, nie zakładam, że „pewnie będzie dobrze”. W elektryce taka pewność bywa najdroższa. Przy starych instalacjach rozsądniej jest potraktować mostek jako rozwiązanie tymczasowe i przejść na obwód z osobnym przewodem ochronnym, kiedy tylko jest to możliwe.
