W instalacjach i elektronice napięcie skuteczne jest ważniejsze niż sama wartość szczytowa, bo to ono mówi, jaki efekt energetyczny da dany przebieg prądu przemiennego. W praktyce przekłada się to na odczyty z multimetru, parametry zasilaczy, bezpieczeństwo urządzeń i to, dlaczego gniazdko ma 230 V, choć chwilowo napięcie wygląda zupełnie inaczej. Poniżej rozkładam temat na prostą definicję, wzór dla sinusoidy, różnice między rodzajami wartości i najczęstsze pułapki.
Najważniejsze informacje w jednym miejscu
- Wartość skuteczna opisuje taki poziom napięcia AC, który daje ten sam efekt energetyczny co prąd stały.
- W polskiej sieci 230 V to wartość skuteczna, a nie wartość szczytowa.
- Dla czystej sinusoidy szczyt wynosi około 325 V, czyli więcej niż sugeruje sama liczba na gniazdku.
- Multimetr w trybie AC zwykle pokazuje wartość skuteczną, ale przy przebiegach odkształconych potrzebny bywa True RMS.
- Najczęstszy błąd to mylenie wartości skutecznej z chwilową albo szczytową.
- To pojęcie ma znaczenie przy doborze zasilaczy, ocenie obciążenia, pracy silników i interpretacji pomiarów.
Jak rozumieć tę wartość w praktyce
Najprościej mówiąc, wartość skuteczna to taka wartość napięcia przemiennego, która dałaby na rezystorze taki sam efekt cieplny jak prąd stały o tej samej wartości. Ja traktuję ją jako wspólny język dla AC i DC: dzięki niej da się porównywać moc, obciążenie i wyniki pomiaru bez śledzenia każdego punktu sinusoidy. To właśnie dlatego w energetyce, elektronice użytkowej i automatyce operuje się tym parametrem, a nie samym szczytem sygnału.W praktyce jest to wygodne, bo prąd przemienny zmienia się cały czas. Gdyby opisywać go wyłącznie wartościami chwilowymi, trudno byłoby sensownie odpowiedzieć na proste pytanie: ile energii naprawdę dostarczy to źródło? Właśnie dlatego od początku warto myśleć o skuteczności jako o ekwiwalencie energetycznym, a nie o „uśrednionej” wersji napięcia. Żeby zobaczyć to bez abstrakcji, trzeba przejść do sinusoidy i samego wzoru.

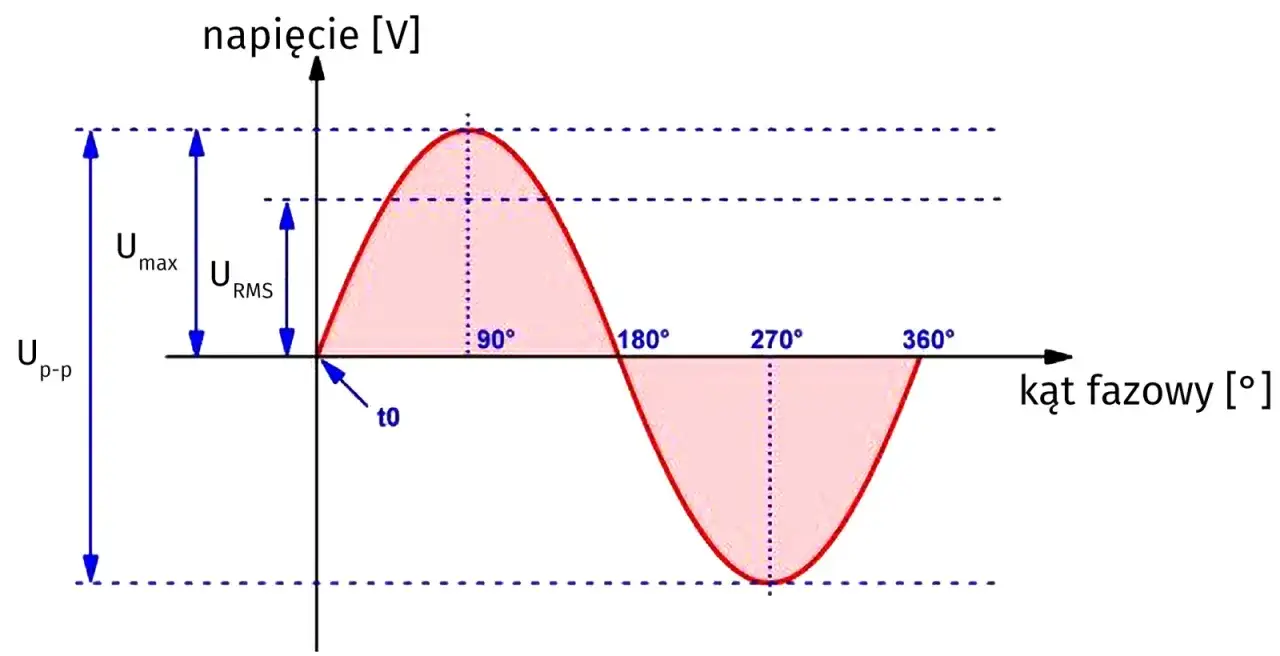

Jak odczytać 230 V z sinusoidy
Dla idealnej sinusoidy obowiązuje zależność Usk = Umax / √2. Z niej wynika, że jeśli sieć ma 230 V wartości skutecznej, to jej wartość szczytowa wynosi około 325 V. To nie jest detal matematyczny, tylko bardzo praktyczna informacja: elementy układu, izolacja i półprzewodniki muszą znosić większe napięcie niż sugeruje sam opis gniazdka.
W sieci 50 Hz pełen okres trwa 20 ms, więc napięcie w każdej chwili rośnie, spada, przechodzi przez zero i zmienia znak. Właśnie dlatego liczba 230 V nie oznacza stałego poziomu, tylko równoważny efekt energetyczny całego przebiegu. Dla czystej sinusoidy współczynnik szczytu wynosi 1,414, czyli szczyt jest o 41,4% wyższy od wartości skutecznej. To dobry punkt wyjścia do porównania z innymi sposobami opisu przebiegu.
Różnice między wartością skuteczną, szczytową i chwilową
Te pojęcia łatwo pomylić, bo wszystkie odnoszą się do tego samego sygnału, ale opisują go z zupełnie innej strony. W praktyce to najczęstsze źródło błędów przy czytaniu specyfikacji urządzeń i przy prostych obliczeniach zasilania.
| Pojęcie | Co opisuje | Przykład dla sieci 230 V | Do czego się przydaje |
|---|---|---|---|
| Wartość chwilowa | Napięcie w konkretnym momencie czasu | Może wynosić 0 V, 150 V, -200 V albo inną wartość | Analiza przebiegu, oscyloskop, diagnostyka sygnału |
| Wartość szczytowa | Największe dodatnie lub ujemne odchylenie od zera | Około 325 V | Dobór izolacji, ocena obciążenia elementów |
| Wartość skuteczna | Energetyczny odpowiednik prądu stałego | 230 V | Parametry sieci, tabliczki znamionowe, moc urządzeń |
| Wartość średnia | Średnia arytmetyczna z całego okresu | Dla symetrycznej sinusoidy: 0 V | Rzadko użyteczna w opisie mocy AC |
Najważniejsza praktyczna różnica jest taka, że 230 V nie oznacza ani napięcia stałego, ani napięcia szczytowego. Jeśli ktoś czyta ten parametr dosłownie, łatwo dochodzi do błędnych wniosków o mocy, obciążeniu albo napięciu, jakie „naprawdę” występuje w gniazdku. Po uporządkowaniu tych pojęć można przejść do pomiaru, bo tam pomyłki zdarzają się jeszcze częściej.
Jak mierzyć ją multimetrem bez pomyłki
Jeśli mierzysz napięcie w domu lub w urządzeniu, multimetr powinien pokazywać wartość skuteczną w trybie AC, ale tylko wtedy, gdy jest do tego zaprojektowany. Tani miernik może być typu average responding i dobrze radzić sobie z czystą sinusoidą, a jednocześnie mylić się przy zasilaczach impulsowych, LED-ach, falownikach czy UPS-ach. Wtedy szukaj oznaczenia True RMS - to znaczy, że przyrząd rzeczywiście oblicza wartość skuteczną, a nie tylko zgaduje ją na podstawie kształtu fali.
- Ustaw pomiar napięcia AC, a nie DC.
- Wybierz zakres wyższy od spodziewanej wartości, jeśli miernik nie ma automatyki.
- Używaj sprawnych przewodów i nie dotykaj gołych części przewodzących.
- Jeśli sygnał może być odkształcony, sprawdź, czy miernik jest True RMS.
- Interpretuj wynik jako wartość skuteczną, a nie jako szczyt sygnału.
Ja przy prostych pomiarach w sieci domowej zakładam, że odczyt ma być przede wszystkim stabilny i zgodny z trybem AC. Gdy jednak mierzę sprzęt z elektroniką mocy, nie ufam samemu napisowi „230 V” na obudowie miernika, tylko sprawdzam jego klasę pomiarową i to, czy przebieg nie jest odkształcony. To prowadzi do pytania, gdzie ten parametr ma największe znaczenie w codziennym użyciu.
Gdzie ten parametr ma największe znaczenie
Najbardziej odczuwalne jest to przy odbiornikach zasilanych z sieci, bo producent podaje parametry właśnie dla wartości skutecznej. Czajnik, grzałka, żelazko czy suszarka pracują w oparciu o tę wielkość, podobnie jak wiele zasilaczy laptopów i ładowarek, które mają szeroki zakres wejściowy, na przykład 100-240 V AC. Jeśli więc czytasz etykietę sprzętu, sprawdzaj nie tylko liczbę, ale też to, czy chodzi o AC czy DC oraz czy parametr dotyczy wejścia, czy wyjścia.
- Grzałki i urządzenia grzewcze - tutaj liczy się bezpośrednio efekt cieplny, więc wartość skuteczna mówi najwięcej o realnej pracy układu.
- Zasilacze i ładowarki - dla elektroniki użytkowej ważne jest, czy układ przyjmie napięcie sieciowe o odpowiednim zakresie i czy ma zapas na odkształcenia.
- Silniki i napędy - tu skuteczność napięcia wpływa na moment, pobór prądu i warunki rozruchu.
- Sprzęt audio, LED i automatyka - w tych zastosowaniach przebieg bywa nieliniowy, więc odczyt bez odpowiedniego miernika może być mylący.
To właśnie w takich przypadkach widać, że sama liczba na opakowaniu albo na wyświetlaczu nie wystarcza. Trzeba jeszcze wiedzieć, jak została zmierzona i co naprawdę oznacza. Z tego wynikają najczęstsze błędy, których łatwo uniknąć, jeśli zna się kilka prostych zasad.
Najczęstsze błędy przy interpretacji pomiarów
W praktyce błędy są zwykle powtarzalne. Nie wynikają z braku wiedzy technicznej, tylko z automatycznego utożsamiania „230 V” z jedną konkretną chwilą napięcia albo z założenia, że każdy miernik pokaże to samo.
- Mylenie wartości skutecznej ze szczytową - to najczęstsza pomyłka. 230 V w sieci nie oznacza 230 V maksymalnie, tylko równoważny efekt energetyczny.
- Zakładanie, że napięcie ma cały czas tę samą wartość - przy AC to nieprawda. Napięcie stale się zmienia, więc pojedynczy punkt nie opisuje całego przebiegu.
- Wierzenie każdemu multimetrów bez sprawdzenia klasy pomiaru - przy przebiegach odkształconych prosty miernik potrafi pokazać wynik daleki od rzeczywistości.
- Używanie wartości średniej tam, gdzie chodzi o moc - dla symetrycznej sinusoidy średnia po okresie wynosi zero, więc nie mówi nic sensownego o energetyce układu.
- Ignorowanie szczytów napięcia - nawet jeśli urządzenie „widzi” 230 V skutecznie, jego elementy elektroniczne mogą doświadczać wyższych napięć chwilowych.
Jeśli mam wskazać jedną rzecz, która naprawdę oszczędza czas, to jest nią nawyk sprawdzania: jaki to przebieg, jaki tryb miernika i czy producent podaje wartość skuteczną, czy szczytową. Taki porządek myślenia zamyka temat bez zgadywania i dobrze prowadzi do ostatniej, najważniejszej rzeczy do zapamiętania.
Co zapamiętać, zanim podłączysz urządzenie do sieci
Najkrótsza i najbardziej praktyczna wersja brzmi tak: 230 V w sieci oznacza wartość skuteczną, a nie stałe napięcie ani wartość szczytową. Dla sinusoidy szczyt jest wyższy o około 41,4%, więc układ musi być zaprojektowany z uwzględnieniem rzeczywistego przebiegu, a nie tylko liczby na tabliczce znamionowej. Jeśli w grę wchodzi elektronika użytkowa, od ładowarki po UPS, właśnie to rozróżnienie najczęściej decyduje o poprawnym doborze sprzętu.
W instalacjach trójfazowych ta sama logika obowiązuje również dla napięcia międzyfazowego, które również opisuje się wartością skuteczną. Dzięki temu łatwiej czytać specyfikacje, porównywać urządzenia i uniknąć prostych, ale kosztownych pomyłek. Gdy trzymasz się tej zasady, prąd przemienny przestaje być zbiorem mylących liczb, a staje się przewidywalnym narzędziem pracy.
