W elektronice rodzaje diod dzielą się znacznie szerzej niż na zwykłe LED-y i prostowniki. Jedne mają prostować napięcie w zasilaczach, inne chronić układ przed przepięciem, a jeszcze inne świecić, odbierać światło albo pracować w układach wysokiej częstotliwości. Jeśli chcesz dobrać właściwy element do naprawy, projektu DIY albo zamiennika, tutaj znajdziesz praktyczny przegląd bez nadmiaru teorii.
Najważniejsze informacje o diodach w praktyce
- Najbardziej liczy się funkcja: prostowanie, stabilizacja, ochrona, emisja światła albo detekcja.
- W zwykłych zasilaczach spotkasz głównie diody prostownicze i Schottky, a w zabezpieczeniach Zenera i TVS.
- Diody LED wymagają ograniczania prądu, a mocniejsze odmiany potrzebują też dobrego odprowadzania ciepła.
- Przy doborze patrzę przede wszystkim na prąd, napięcie wsteczne, moc strat i temperaturę pracy.
- Wymiana „na oko” bywa ryzykowna, bo podobna obudowa nie oznacza takich samych parametrów.
Jak działa dioda i dlaczego ma kilka odmian
Dioda to element półprzewodnikowy, który przewodzi prąd głównie w jednym kierunku. To brzmi prosto, ale w praktyce właśnie z tej prostoty wynikają różne odmiany: jedne lepiej znoszą duży prąd, inne szybciej przełączają sygnał, a jeszcze inne pracują celowo w przebiciu albo zamieniają energię elektryczną w światło. Ja patrzę na nie przede wszystkim przez ich zadanie, bo to najszybsza droga do sensownego doboru.
Przewodzenie w jedną stronę

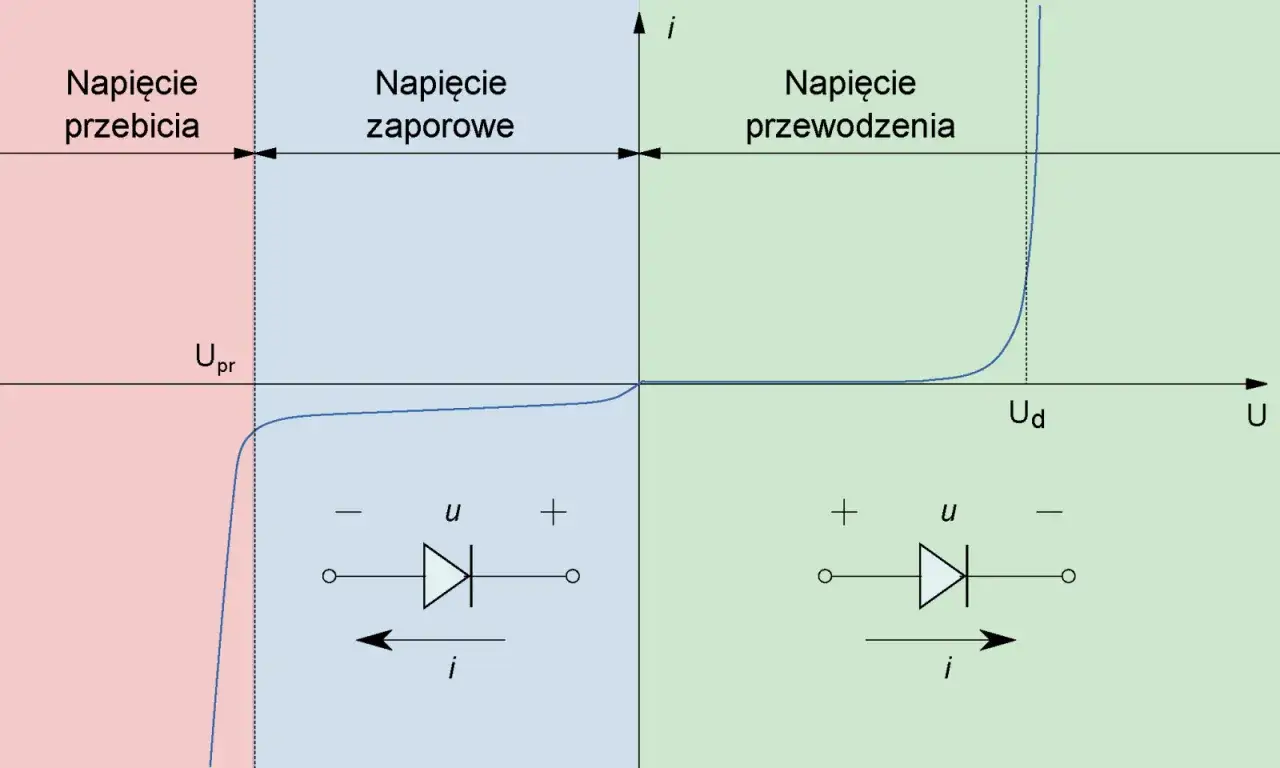

W kierunku przewodzenia złącze półprzewodnikowe pozwala na przepływ prądu po osiągnięciu określonego napięcia progowego. W kierunku zaporowym większość diod blokuje prąd, choć nie robią tego wszystkie tak samo skutecznie. Zwykła dioda krzemowa ma inny spadek napięcia niż Schottky, a LED czy dioda Zenera zachowują się jeszcze inaczej, bo zostały zaprojektowane do innych zadań.Co zmienia materiał i konstrukcja
Właśnie materiał, domieszkowanie i geometria złącza decydują o tym, czy element nada się do prostowania sieci, ochrony wejścia cyfrowego, czy do świecenia. Dlatego sama nazwa „dioda” mówi niewiele, dopóki nie sprawdzisz parametrów katalogowych. Kiedy ten mechanizm jest jasny, łatwiej odróżnić odmiany od siebie i zobaczyć, gdzie każda z nich ma sens.
Najczęściej spotykane typy i ich zastosowania

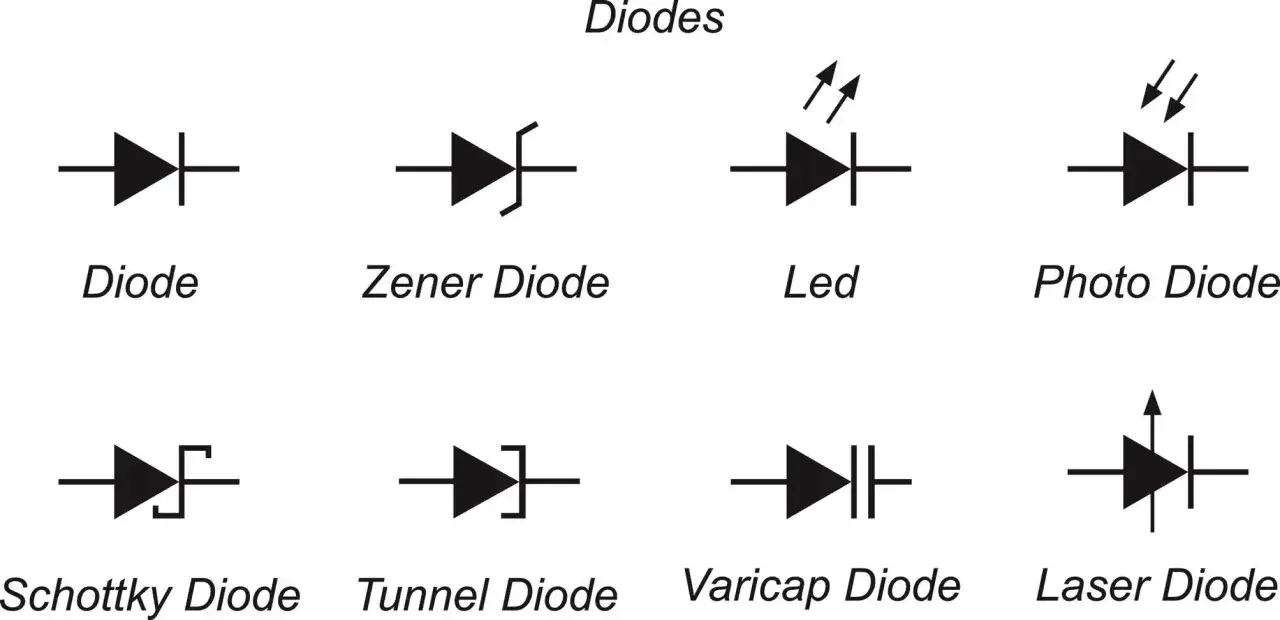

W sklepach i serwisach najczęściej przewijają się właśnie te odmiany, bo one rozwiązują większość codziennych problemów w elektronice użytkowej. Najkrócej: jedne prostują, inne stabilizują, jeszcze inne chronią lub świecą. W tabeli zebrałem je tak, jak sam rozkładam je w głowie przy naprawie albo projektowaniu układu.
| Typ diody | Co robi | Najważniejsza cecha | Typowe zastosowanie |
|---|---|---|---|
| Prostownicza krzemowa | Zamienia prąd zmienny na stały | Solidna, tania, zwykle ze spadkiem około 0,6–1,0 V | Mostki prostownicze, zasilacze, ładowarki |
| Schottky | Prostuje lub chroni przed odwrotną polaryzacją | Niski spadek napięcia i szybkie przełączanie | Przetwornice, układy niskonapięciowe, ochrona zasilania |
| Zenera | Stabilizuje napięcie lub ogranicza jego wzrost | Pracuje w kontrolowanym przebiciu | Referencje napięcia, proste stabilizatory, ochrona wejść |
| TVS | Tłumi krótkie impulsy i przepięcia | Bardzo szybka reakcja na skoki napięcia | Porty USB, linie sygnałowe, zasilanie, ochrona ESD |
| LED | Emituje światło | Wymaga ograniczenia prądu i dobrego doboru barwy | Sygnalizacja, oświetlenie, wskaźniki stanu |
| Fotodioda | Zamienia światło na sygnał elektryczny | Duża czułość i szybka reakcja | Czujniki światła, odbiorniki IR, pomiary optyczne |
W energoelektronice coraz częściej spotyka się też diody ultrafast i elementy SiC, bo lepiej radzą sobie z wyższymi częstotliwościami i temperaturami. To już jednak poziom bardziej specjalistyczny; w domowych zasilaczach i prostych projektach DIY nadal rządzą klasyczne prostownicze, Schottky, Zenera i LED.
Diody świecące w praktyce to nie tylko kontrolka na panelu
Gdy ktoś myśli o diodzie, zwykle widzi małą czerwoną lampkę na froncie urządzenia. Tymczasem diody świecące są dużo szerszą rodziną: od prostych wskaźników, przez mocne źródła światła w lampach, aż po elementy do komunikacji optycznej. W praktyce to właśnie tutaj widać najlepiej, jak bardzo różni się konstrukcja od zastosowania.
LED sygnalizacyjne i power LED
Klasyczne LED-y sygnalizacyjne pracują zwykle przy prądach rzędu kilku lub kilkunastu miliamperów. Są tanie, trwałe i idealne do wskazywania stanu urządzenia, ale nie nadają się do bezpośredniego zasilania „na sztywno”. Mocniejsze power LED potrafią już pracować przy znacznie większych prądach, często 350 mA, 700 mA albo jeszcze wyższych, dlatego wymagają porządnego sterownika i chłodzenia. To ważna różnica: w małej kontrolce błąd kończy się zwykle tylko zgaśnięciem diody, a w oświetleniu może oznaczać przegrzanie całego modułu.
Przeczytaj również: Zwarcie elektryczne - Jak rozpoznać objawy i bezpiecznie reagować?
RGB, podczerwień i diody laserowe
Diody RGB łączą kilka struktur w jednej obudowie, więc pozwalają mieszać kolory i budować podświetlenie, paski LED czy elementy dekoracyjne. Diody podczerwone są z kolei podstawą pilotów, barier optycznych i prostych czujników, bo emitują światło niewidoczne dla oka, ale dobrze wykrywalne przez odbiornik. Diody laserowe idą jeszcze krok dalej: dają wąską, bardzo skoncentrowaną wiązkę, dlatego trafiają do skanerów, czytników, urządzeń pomiarowych i optyki precyzyjnej. Tu już nie wystarczy „żeby świeciło” — liczy się stabilny prąd, temperatura i bezpieczeństwo pracy.
Po drugiej stronie tej samej rodziny jest fotodioda: nie świeci, tylko odbiera światło i zamienia je na sygnał elektryczny. W pilotach, barierach optycznych czy prostych czujnikach to właśnie ona bywa elementem kluczowym. Kiedy to rozróżniasz, łatwiej oddzielić diody emitujące od tych, które służą do pomiaru lub odbioru sygnału.
Jak dobrać właściwy typ do swojego układu
Ja zwykle zaczynam od odpowiedzi na jedno pytanie: co ma robić element po wpięciu w układ? Dopiero potem sprawdzam parametry katalogowe. W praktyce najważniejsze są prąd, napięcie wsteczne, moc strat i temperatura pracy.
| Parametr | Co oznacza | Kiedy jest krytyczny |
|---|---|---|
| Prąd przewodzenia | Ile prądu dioda może bezpiecznie przenieść | Przy prostownikach, Schottky i LED |
| Napięcie wsteczne | Ile element zniesie w kierunku zaporowym | W zasilaczach, zabezpieczeniach i układach sieciowych |
| Moc strat | Ile ciepła dioda może rozproszyć | Przy Zenera, TVS i mocniejszych LED |
| Czas odzyskiwania | Jak szybko dioda wraca do blokowania po przewodzeniu | W przetwornicach impulsowych i układach szybkich |
| Temperatura złącza | Granica bezpiecznej pracy struktury | Praktycznie zawsze, szczególnie w małych obudowach SMD |
Do prostowania zasilania biorę diodę z zapasem na napięcie i prąd, a w przetwornicach impulsywnych patrzę też na szybkość przełączania. Do ochrony wejścia szukam TVS albo Zenera, ale nie mylę ich z elementem do stałej stabilizacji mocy. W LED sprawdzam nie tylko barwę, lecz także dopuszczalny prąd i odprowadzanie ciepła. Do czujników światła wybieram fotodiodę, a nie zwykłą LED, bo to inna charakterystyka pracy.
Tu najłatwiej popełnić błąd, bo dwie diody o identycznej obudowie mogą mieć zupełnie inny zakres pracy. Właśnie dlatego sam symbol na płytce traktuję jako wskazówkę, a nie gotową odpowiedź. Kiedy już masz jasność co do funkcji i parametrów, pozostaje jeszcze wyłapać typowe pułapki montażowe.
Najczęstsze błędy, które psują działanie całego układu
- Brak ograniczenia prądu przy LED. Sama dioda nie „ustawia” sobie bezpiecznego prądu, więc bez rezystora albo drivera bardzo łatwo ją przeciążyć.
- Mylenie Schottky z Zenera. Pierwsza ma niski spadek napięcia i prostuje lub zabezpiecza, druga stabilizuje napięcie w przebiciu.
- Ignorowanie temperatury. Element może działać poprawnie na stole, ale po zamknięciu w obudowie szybko się przegrzeje.
- Za mały zapas napięcia wstecznego. To częsty problem w zasilaczach i przy ochronie przed przepięciami.
- Dobór zbyt wolnej diody do układu impulsowego. W przetwornicy zwykła prostownicza potrafi działać gorzej niż szybka wersja lub Schottky.
- Patrzenie tylko na obudowę. Dwa elementy w tym samym rozmiarze mogą mieć kompletnie różne parametry prądowe i termiczne.
Najbardziej praktyczna zasada jest prosta: jeśli nie wiesz, czy dioda ma pracować w zasilaniu, zabezpieczeniu czy jako źródło światła, najpierw ustal funkcję, a dopiero potem dobieraj konkretny model. To oszczędza najwięcej czasu i pieniędzy. Gdy pilnujesz tej kolejności, wybór przestaje być zgadywanką, a staje się normalnym zadaniem inżynierskim.
Co zwykle robi największą różnicę przy wyborze diody
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, byłaby ona taka: nie wybieraj diody po samym symbolu ani po obudowie, tylko po zadaniu, jakie ma wykonać w układzie. Potem sprawdź trzy rzeczy: czy wytrzyma wymagany prąd, czy ma odpowiedni margines napięcia i czy poradzi sobie z temperaturą. Właśnie te trzy parametry najczęściej odróżniają dobry dobór od przypadkowego.
W naprawach i projektach DIY najlepiej działają proste nawyki: odczytać oznaczenie, porównać kartę katalogową, zostawić zapas parametrów i nie zakładać, że „podobna” dioda znaczy „taka sama”. To drobiazgi, ale właśnie one najczęściej decydują, czy układ będzie działał stabilnie przez lata, czy tylko uruchomi się na chwilę. Gdy trzymasz się tej logiki, przegląd odmian diod staje się naprawdę użyteczny, a nie tylko teoretyczny.W praktyce najwięcej zyskasz wtedy, gdy połączysz prostą klasyfikację z odczytem danych katalogowych i zdrowym zapasem bezpieczeństwa. To wystarczy, żeby bez stresu dobrać element do zasilacza, zabezpieczenia, lampki LED albo czujnika światła.
