Ochrona przed nagłymi skokami napięcia to jeden z tych tematów, o których zwykle przypomina sobie dopiero po awarii routera, telewizora albo komputera. W praktyce potocznie nazywana przepięciówka jest tylko jednym z elementów szerszej ochrony i nie zawsze oznacza to samo rozwiązanie. Poniżej rozbieram temat na części: jak to działa, co naprawdę chroni, czym się kierować przy wyborze i kiedy warto myśleć o czymś więcej niż zwykłej listwie przy gniazdku.
Najważniejsze informacje, zanim kupisz ochronę do elektroniki
- Najrozsądniej działa ochrona kaskadowa: ogranicznik w rozdzielnicy plus zabezpieczenie przy wrażliwym sprzęcie.
- W typowym mieszkaniu zwykle wystarcza poziom T2 w rozdzielnicy, a przy biurku lub RTV przydaje się T3 albo dobra listwa z ochroną.
- Zwykły przedłużacz z kilkoma gniazdami nie zastępuje ochrony przeciwprzepięciowej.
- Warystor i elementy zabezpieczające zużywają się po zadziałaniu, więc stan ochrony trzeba kontrolować.
- Skuteczność mocno zależy od uziemienia, jakości montażu i długości połączeń.
- Ceny są szerokie: od kilkudziesięciu złotych za prostsze listwy do kilkuset złotych i więcej za ochronę montowaną w rozdzielnicy.
Skąd biorą się przepięcia i co naprawdę uszkadzają
Przepięcie to krótki, gwałtowny wzrost napięcia w instalacji. Nie trzeba do tego bezpośredniego trafienia pioruna w budynek. Wystarczą wyładowania atmosferyczne w pobliżu, przełączanie dużych obciążeń w sieci, załączanie silników albo zwykłe zdarzenia łączeniowe w infrastrukturze energetycznej. Taki impuls trwa bardzo krótko, ale potrafi narobić szkód większych niż wiele osób zakłada.
Najczęściej cierpi elektronika z delikatnym zasilaniem: telewizory, komputery, konsole, routery, wzmacniacze, monitory, sterowniki smart home, a coraz częściej także sprzęt AGD z rozbudowaną elektroniką sterującą. Wrażliwe są nie tylko urządzenia drogie, ale też te, które są cały czas podłączone do sieci i mają niską tolerancję na skoki napięcia. To właśnie dlatego ochrona ma sens nawet wtedy, gdy burza wydaje się być „daleko”.
W praktyce najważniejsze jest jedno: przepięcia nie zawsze spektakularnie spalają sprzęt od razu. Czasem po prostu skracają jego życie, uszkadzają zasilacz albo powodują niestabilne działanie, które trudno później połączyć z jednym konkretnym zdarzeniem. Z tego powodu warto rozumieć nie tylko przyczyny, ale też sposób działania zabezpieczeń, bo od tego zależy, czy kupujesz realną ochronę, czy tylko ładną listwę z gniazdami.
Jak działa ochrona przeciwprzepięciowa w praktyce
W nowoczesnych zabezpieczeniach nie chodzi o to, żeby „zatrzymać” każdy impuls. Chodzi o to, by odprowadzić nadmiar energii albo ograniczyć napięcie do poziomu bezpiecznego dla odbiorników. Najczęściej robią to warystory, iskierniki i układy filtrujące. W listwach domowych spotyka się też bezpieczniki termiczne, kontrolki stanu i filtry przeciwzakłóceniowe, które pomagają nie tylko przy przepięciach, ale też przy szumach z sieci.
| Element | Do czego służy | Na co patrzę przy zakupie |
|---|---|---|
| Warystor | Przejmuje nadmiar energii i ogranicza skok napięcia | Parametry energii, prądu wyładowczego i informację o zużyciu |
| Bezpiecznik termiczny | Odłącza uszkodzony element po zadziałaniu | Czy producent podaje ochronę przed przegrzaniem i sygnalizację awarii |
| Filtr przeciwzakłóceniowy | Ogranicza zakłócenia elektromagnetyczne | Przydatny przy komputerach, audio, routerach i sprzęcie biurowym |
| Uziemienie / przewód PE | Zapewnia drogę odprowadzenia energii do instalacji | Bez niego skuteczność ochrony wyraźnie spada |
W kartach katalogowych pojawiają się też skróty, które warto umieć czytać. Up oznacza poziom ochrony napięciowej: im niższy, tym lepiej dla elektroniki. In i Imax opisują prądy wyładowcze, czyli to, jak duże impulsy urządzenie może przyjąć. Z kolei energia podawana w dżulach bywa pomocna przy listwach, ale sama w sobie nie mówi wszystkiego. Ja patrzę na to zawsze łącznie, a nie na jeden efektowny parametr z pudełka.
To dobry moment, żeby przejść od teorii do wyboru konkretnego rozwiązania, bo inne potrzeby ma mieszkanie w bloku, a inne dom z instalacją odgromową lub linią napowietrzną.
Jak dobrać poziom ochrony do mieszkania, domu i biura
Najczęstszy błąd polega na tym, że ktoś kupuje pierwszy lepszy model, a potem oczekuje od niego ochrony całej instalacji. Ja patrzę na to inaczej: najpierw sprawdzam, czy mam chronić pojedyncze urządzenie, cały obwód, czy całą rozdzielnicę. Dopiero potem wybieram klasę ochrony. W praktyce to bardzo porządkuje decyzję.| Rozwiązanie | Gdzie ma sens | Co robi dobrze | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| T3 albo listwa przy sprzęcie | Biurko, stanowisko gamingowe, RTV, router, sprzęt audio | Chroni najbliższy sprzęt i często filtruje zakłócenia | Nie zastępuje ochrony całej instalacji | Około 25-330 zł, najczęściej 50-250 zł |

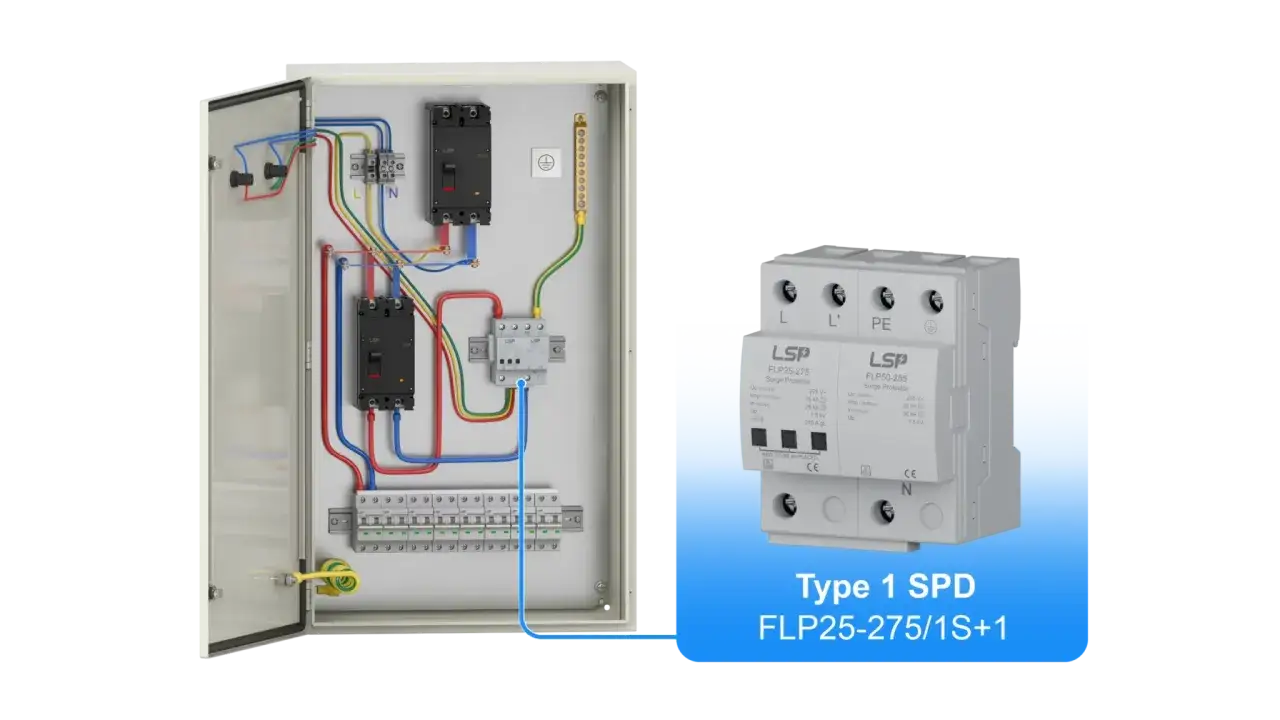

| T2 w rozdzielnicy | Typowe mieszkanie i dom bez instalacji odgromowej | Stanowi podstawę ochrony całej instalacji | Wymaga poprawnego montażu i sensownego uziemienia | Około 160-300 zł i więcej |
| T1+T2 | Dom z instalacją odgromową, zasilaniem napowietrznym albo podwyższonym ryzykiem | Radzi sobie z większą energią udaru | Jest droższe i zwykle wymaga elektryka | Od około 500 zł do 1700 zł i więcej |
W typowym mieszkaniu najrozsądniejszy układ to zwykle T2 w rozdzielnicy i dobra ochrona punktowa przy naprawdę czułym sprzęcie. W domu jednorodzinnym z odgromówką lub linią napowietrzną zasilanie warto potraktować poważniej i myśleć o T1+T2. To nie jest sztywna reguła dla każdego obiektu, ale dobra praktyka, od której sensownie zacząć rozmowę z elektrykiem.
Przy wyborze zwracam też uwagę na normy. W kartach produktów często pojawiają się PN-EN 61643-11 oraz PN-HD 60364-5-534, czyli odniesienia do wymagań i montażu ochronników. To nie są hasła marketingowe, tylko praktyczne wskazówki, że producent opisuje urządzenie w języku instalacyjnym, a nie tylko sprzedażowym. Z tego miejsca łatwo już przejść do pytania, czym różni się listwa przy gniazdku od ochronnika w rozdzielnicy.Czym różni się listwa przy gniazdku od ogranicznika w rozdzielnicy

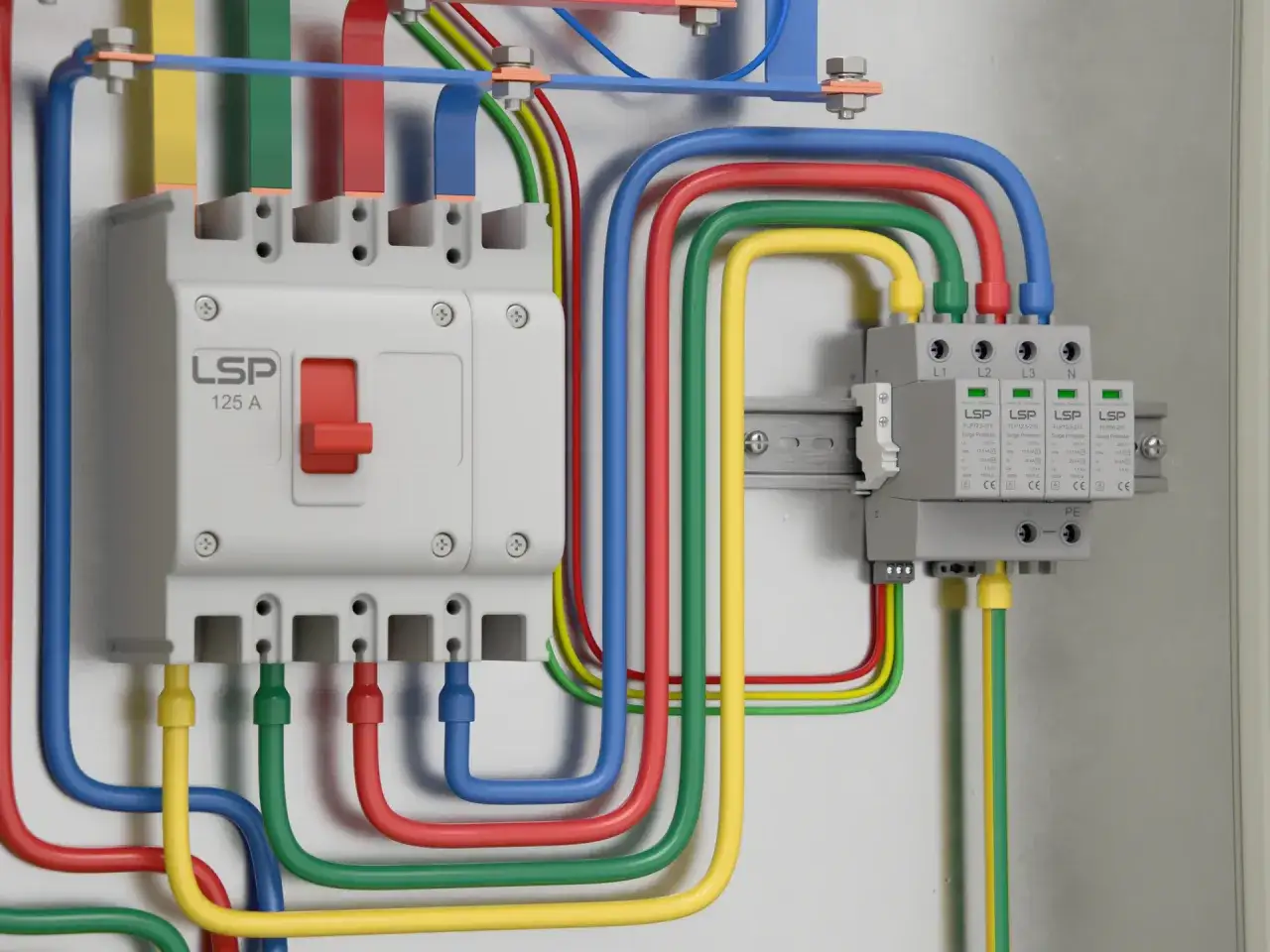

To jedno z najważniejszych rozróżnień. Listwa lub mały moduł przy urządzeniu chroni punktowo, czyli dokładnie tam, gdzie stoi sprzęt. Ogranicznik w rozdzielnicy działa szerzej, bo ma zabezpieczyć całą instalację przed częścią energii przepięcia. Najlepiej traktować je jako rozwiązania uzupełniające, a nie konkurencyjne.
| Kryterium | Listwa lub zabezpieczenie punktowe | Ogranicznik w rozdzielnicy |
|---|---|---|
| Zakres ochrony | Pojedynczy sprzęt albo małe stanowisko | Cały obwód lub cała instalacja |
| Montaż | Prosty, zwykle bez ingerencji w rozdzielnicę | Wymaga wiedzy instalacyjnej i poprawnego podłączenia |
| Rola | Ostatni poziom ochrony przy elektronice | Podstawowy poziom ochrony budynku |
| Typowa cena | Niższa, łatwiejsza do zaakceptowania przy jednym stanowisku | Wyższa, ale chroni więcej niż jeden odbiornik |
Jeśli mam ograniczony budżet, nie rezygnuję z ochrony całkowicie, tylko układam ją warstwowo. Najpierw baza w rozdzielnicy, a potem punktowe zabezpieczenie tam, gdzie stoi sprzęt najdroższy albo najważniejszy operacyjnie. Takie podejście działa lepiej niż liczenie na jedną „cudowną” listwę pod telewizorem. I właśnie tutaj pojawia się kolejny problem: kupujący często popełniają kilka powtarzalnych błędów.
Najczęstsze błędy, przez które ochrona działa słabo
- Kupowanie zwykłego przedłużacza i uznawanie go za zabezpieczenie. Sam rozgałęźnik nie chroni przed udarem napięciowym.
- Łączenie kolejnych listew jedna za drugą. To pogarsza bezpieczeństwo, a nie je poprawia.
- Ignorowanie uziemienia. Bez poprawnego przewodu ochronnego skuteczność wielu rozwiązań wyraźnie spada.
- Patrzenie wyłącznie na liczbę gniazd. Z punktu widzenia ochrony ważniejsze są parametry niż sam komfort użytkowania.
- Brak kontroli stanu zużycia. Warystor może wykonać swoją pracę i potem nie wyglądać na uszkodzony, choć jego możliwości już spadły.
- Zbyt długa droga do uziemienia. Im prostsze i krótsze połączenie, tym lepiej dla skuteczności ochrony.
W praktyce najbardziej niebezpieczne jest chyba to, że wiele osób ma poczucie „mam listwę, więc problem rozwiązany”. Ja bym takiego założenia nie przyjmował. Jeśli sprzęt jest wartościowy, a instalacja ma realne ryzyko przepięć, ochrona powinna być przemyślana, a nie przypadkowa. Z tego wynika też pytanie o budżet, bo rozsądny wybór nie musi być najdroższy, ale musi być adekwatny.
Ile to kosztuje i kiedy naprawdę warto dopłacić
Na polskim rynku widełki są szerokie, ale da się je sensownie uporządkować. Najprostsze listwy z ochroną zaczynają się od kilkudziesięciu złotych, sensowne modele do domowego biura zwykle kosztują około 80-250 zł, a bardziej markowe rozwiązania potrafią dojść do 300 zł i więcej. Ograniczniki montowane w rozdzielnicy to już inny poziom wydatku: od około 160-200 zł za prostsze rozwiązania do kilkuset złotych, a przy układach T1+T2 i większej liczbie biegunów nawet ponad 1000 zł.
Ja dopłacam wtedy, gdy koszt chronionego sprzętu albo ryzyko przerwy w pracy jest wyraźnie większe niż cena ochrony. To prosty test. Jeśli chronisz router, komputer, monitor, NAS, konsolę albo centrum domowej automatyki, różnica między tanim a porządnym rozwiązaniem szybko się broni. Przy okazjonalnym zasilaniu lampki czy ładowarki nie ma sensu przepłacać za rozbudowany system, ale przy stanowisku pracy oszczędzanie na zabezpieczeniu bywa pozorne.
Warto też pamiętać, że cena nie powinna być jedynym filtrem. Liczy się dostępność wskaźnika zadziałania, realne parametry techniczne, zgodność z normą, jakość obudowy i to, czy producent jasno opisuje, kiedy urządzenie wymaga wymiany. Jeśli tego nie ma, produkt może być po prostu zwykłą listwą w lepszej obudowie. Zostaje jeszcze ostatnia rzecz: co sprawdziłbym przed zakupem i montażem, żeby nie przepłacić i nie rozczarować się skutecznością.
Co sprawdziłbym jeszcze przed zakupem, żeby nie przepłacić
Najpierw zadaję sobie trzy proste pytania: co chronię, gdzie to stoi i jak duże jest ryzyko przepięć w danym miejscu. Dopiero potem patrzę na parametry. Taki porządek naprawdę upraszcza decyzję, bo zamiast gonić za „najmocniejszym” modelem, wybieram rozwiązanie dopasowane do sytuacji.
- Czy potrzebuję ochrony punktowej, czy całej instalacji.
- Czy budynek ma uziemienie i czy jest ono realnie wykorzystane przez ochronnik.
- Czy producent podaje Up, In, Imax i informację o stanie zadziałania.
- Czy sprzęt ma być chroniony stale, czy tylko pomocniczo.
- Czy montaż w rozdzielnicy powinien wykonać elektryk, a nie użytkownik.
- Czy miejsce instalacji nie wymaga dodatkowej ochrony dla torów danych, internetu albo PV.
Jeśli miałbym zostawić jedną praktyczną rekomendację, byłaby taka: nie licz na jeden gadżet podłączony do gniazdka. Sensowna ochrona przed skokami napięcia to zwykle układ warstwowy, w którym każdy element robi swoją część roboty. Dobrze dobrane zabezpieczenie nie daje gwarancji absolutnej, ale wyraźnie ogranicza ryzyko i w codziennym użytkowaniu po prostu ma najwięcej sensu.
