Wymiary paneli fotowoltaicznych nie są dziś jednym sztywnym standardem, bo producenci łączą różne wielkości ogniw, liczbę połówek ogniwa i odmienny układ ram. W praktyce liczy się nie tylko sama długość i szerokość modułu, ale też jego masa, moc, sposób montażu i to, ile realnie zmieści się na połaci dachu. Poniżej rozpisuję najczęściej spotykane formaty, pokazuję, skąd biorą się różnice i podpowiadam, jak dobrać panel do konkretnej instalacji bez kosztownych pomyłek.
Najważniejsze liczby i reguły, które naprawdę pomagają przy doborze paneli
- Najczęściej spotkasz moduły o szerokości około 1134 mm i długości od mniej więcej 1722 mm do 2382 mm.
- Na małych lub skomplikowanych dachach lepiej sprawdzają się krótsze formaty, bo łatwiej je ułożyć między kominami, oknami dachowymi i krawędziami połaci.
- Większy panel nie zawsze jest lepszy - liczą się jeszcze waga, rozstaw punktów montażowych, zacienienie i nośność konstrukcji.
- W instalacjach domowych najpraktyczniejsze są dziś zwykle moduły około 400-450 W, a w większych systemach 540-635 W i więcej.
- Przed zakupem sprawdź nie tylko moc, ale też realny wymiar z ramą, masę oraz kompatybilność z falownikiem i systemem montażowym.
Jakie rozmiary spotyka się najczęściej
Tu przydaje się prosta zasada: im nowszy i mocniejszy moduł, tym częściej rośnie jego długość, ale szerokość zwykle kręci się wokół jednego pasma. W katalogach producentów najłatwiej znaleźć kilka rodzin wymiarów, które powtarzają się w projektach domowych, komercyjnych i gruntowych.
| Typowy format | Przykładowe wymiary | Typowa moc | Gdzie ma sens |
|---|---|---|---|
| Kompaktowy domowy | 1722 × 1134 × 30 mm; 1762 × 1134 × 30-35 mm | około 400-450 W | małe dachy, nieregularna geometria, układy z ograniczoną przestrzenią |
| Uniwersalny domowy | 1754 × 1096 × 35 mm; 1800 × 1134 × 30 mm | około 405-500 W | większość dachów jednorodzinnych i mniejsze obiekty usługowe |
| Duży komercyjny | 2278 × 1134 × 30 mm | około 540-600 W | duże połacie, hale, carporty, budynki gospodarcze |
| Bardzo duży 210R | 2382 × 1134 × 30 mm; 2384 × 1134 × 30 mm | około 610-635 W i więcej | farmy PV, duże dachy i instalacje naziemne |
Według LONGi moduł 54-ogniwowy może mieć 1722 × 1134 × 30 mm, więc kompaktowe formaty wcale nie są niszowe. To dobrze pokazuje, że dziś nie mówi się już o jednym uniwersalnym rozmiarze panelu, tylko o kilku segmentach dopasowanych do różnych dachów i mocy systemu. Właśnie te kilka centymetrów często decyduje o tym, czy na połaci zmieści się dodatkowy rząd, czy projekt trzeba będzie przełożyć na inny układ.
To jednak dopiero punkt wyjścia, bo sama długość i szerokość nie mówią jeszcze, dlaczego jeden moduł pasuje na dach lepiej niż drugi.
Dlaczego rozmiary paneli nie są identyczne
Nie ma jednego powodu, dla którego moduły urosły. To raczej suma decyzji technicznych, logistycznych i rynkowych. Jak pokazuje Trinasolar, branża próbowała nawet ujednolicić duży format wokół 2382 × 1134 mm, bo taki wymiar ułatwia projektowanie, transport i montaż całych systemów.
- Większe ogniwa - dziś powszechnie stosuje się wafle 182 mm albo 210 mm, więc sam "budulec" modułu jest większy niż w starszych konstrukcjach.

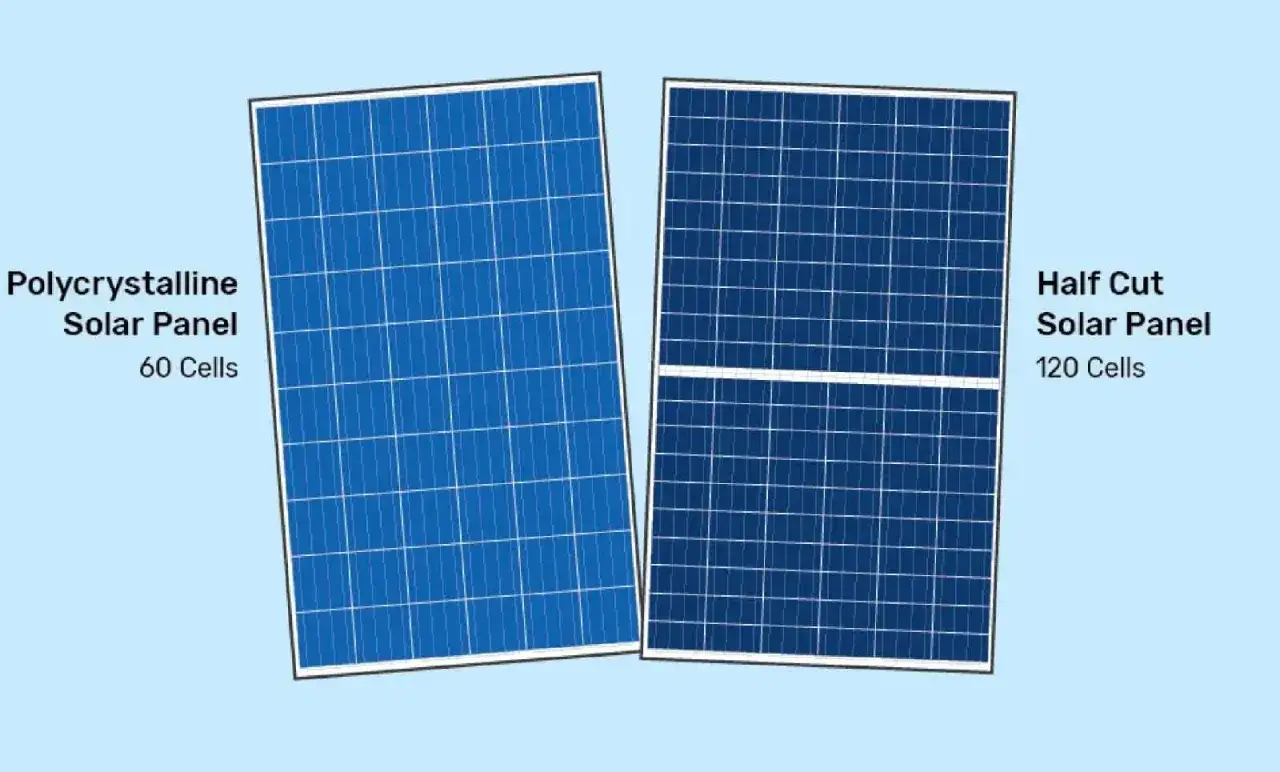

- Half-cut - przecięcie ogniw na pół zmniejsza straty oporowe i pomaga podnieść moc bez proporcjonalnego powiększania powierzchni panelu.
- Logistyka - producenci i instalatorzy chcą formatów, które dobrze mieszczą się na paletach, w kontenerach i na standardowych systemach montażowych.
- Rynek docelowy - inne proporcje sprawdzają się na dachu domu jednorodzinnego, a inne na hali, carporcie czy farmie naziemnej.
- Standaryzacja - kilku producentów idzie w podobne wymiary, bo to upraszcza produkcję, projektowanie i dopasowanie akcesoriów.
W praktyce najważniejsza jest jedna rzecz: większy format zwykle daje większą moc, ale nie zawsze lepszą użyteczność. Na dachu z lukarnami, kominem i wąskimi pasami roboczymi bardziej opłaca się panel, który da się ułożyć bez kompromisów, niż ten, który wygląda imponująco w katalogu. Z tego właśnie powodu doboru nie robi się na oko.
Jak dobrać format do dachu i konstrukcji
Ja zaczynam od trzech pytań: ile jest miejsca, ile waży dach i czy układ nie będzie walczył z cieniem. Sama moc katalogowa jest ważna, ale na etapie projektu przegrywa z geometrią.
- Zmierz użyteczną powierzchnię - nie całe połacie, tylko realne pole po odjęciu kominów, okien dachowych, krawędzi i stref serwisowych.
- Sprawdź nośność konstrukcji - panel, stelaż, balast i śnieg działają razem, więc masa modułu ma znaczenie większe, niż wielu inwestorów zakłada na początku.
- Dobierz format do układu połaci - przy wąskich dachach lepiej pracują krótsze moduły; przy dużych, prostych połaciach można bezpiecznie iść w większy format.
- Zweryfikuj elektrykę - napięcie i prąd modułów muszą pasować do falownika, optymalizatorów i planowanej długości stringów.
Na dachu około 5-6 metrów szerokości różnica kilku centymetrów na module potrafi zdecydować o dodatkowym rzędzie albo o konieczności zmiany projektu. I to nie jest detal dla pedantów - to realna różnica w liczbie paneli, kosztach okablowania oraz w estetyce całej instalacji. Dla mnie to moment, w którym rozmiar zaczyna ważyć więcej niż nominalna moc.
Jeśli połacie są rozbite albo instalacja ma iść na starszy dach, zwykle lepiej sprawdzają się mniejsze moduły. Gdy powierzchnia jest duża i regularna, większy panel daje po prostu sensowniejszy układ energetyczny i mniej sztuk do montażu. Tę logikę warto zachować, zanim przejdzie się do porównywania parametrów technicznych.
Na co patrzeć poza samymi centymetrami
Rozmiar mówi tylko część prawdy. Dwa panele mogą mieć niemal ten sam wymiar zewnętrzny, a w praktyce różnić się wagą, wydajnością i sposobem montażu. To właśnie te różnice decydują, czy instalacja będzie wygodna, bezpieczna i przyszłościowa.
| Parametr | Dlaczego jest ważny | Co sprawdzić przed zakupem |
|---|---|---|
| Masa modułu | Wpływa na nośność dachu i komfort montażu | czy panel waży około 20-21 kg, czy bliżej 28-29 kg i więcej |
| Grubość ramy | Decyduje o kompatybilności z zaciskami i szynami | najczęściej 30 mm albo 35 mm |
| Prąd roboczy i napięcie | Muszą pasować do falownika i układu stringów | zakres MPPT, maksymalny prąd wejściowy i liczba modułów w szeregu |
| Sprawność na metr kwadratowy | Na małym dachu liczy się uzysk z powierzchni, nie tylko moc jednostkowa | jaką moc panel daje z 1 m², a nie tylko ile ma watów na etykiecie |
W praktyce takie porównanie szybko odsiewa moduły, które wyglądają podobnie na papierze, ale w montażu zachowują się zupełnie inaczej. Na przykład kompaktowy panel 1722 × 1134 mm waży około 20,8 kg, a duży moduł 2382 × 1134 mm potrafi zbliżać się do 29 kg lub więcej. To już różnica, którą czuć nie tylko przy noszeniu po dachu, ale też w projekcie stelaża i obciążeniach stałych.
Dlatego przy wyborze nie zatrzymuję się na tabeli mocy. Patrzę jeszcze na sposób zaciskania, przekrój przewodów, miejsce na przejścia serwisowe i to, czy cały zestaw będzie dało się później utrzymać w serwisie bez rozbierania połowy połaci. W fotowoltaice to właśnie praktyka oddziela dobry zakup od źle dopasowanego.
Najczęstsze błędy przy planowaniu instalacji
Najwięcej problemów bierze się z tego, że inwestor patrzy tylko na waty, a instalator tylko na cenę za moduł. Taki skrót myślowy kończy się potem układem, który teoretycznie mieści się na dachu, ale w praktyce jest zbyt ciasny, zbyt ciężki albo po prostu niewygodny.
- Mylenie mocy z rozmiarem - dwa panele po 450 W mogą mieć zupełnie inne wymiary i inny sens montażowy.
- Pomijanie marginesów montażowych - sama szerokość połaci to za mało; trzeba doliczyć strefy przy krawędziach, odstępy i dojścia serwisowe.
- Ignorowanie masy - starszy dach albo konstrukcja o ograniczonej nośności nie zawsze zniesie cięższy, większy moduł.
- Mieszanie formatów bez planu - różne rozmiary w jednej instalacji utrudniają układ, wydłużają montaż i często psują estetykę.
- Brak kontroli kompatybilności z osprzętem - zaciski, szyny, inwerter i optymalizatory muszą pasować do konkretnego modułu, nie do "podobnego" modelu.
W polskich warunkach dochodzi jeszcze jeden czynnik: śnieg i wiatr. Konstrukcja, która działa latem na papierze, zimą może być zbyt mocno obciążona, jeśli ktoś zbyt lekko potraktował wagę paneli i sposób ich podparcia. Dlatego lepiej projektować z zapasem, niż potem liczyć na to, że "jakoś to będzie".
Co naprawdę decyduje o tym, czy panel zmieści się na dachu
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: najpierw licz użyteczną powierzchnię, potem dobieraj format, a dopiero na końcu patrz na moc w watach. Przy małym lub pociętym dachu zwykle wygrywa moduł kompaktowy; przy dużej, regularnej połaci albo instalacji naziemnej bardziej opłaca się większy format 72/144 lub 210R.
- Dach skomplikowany - wybieraj krótsze moduły i zostaw większy margines montażowy.
- Dach prosty i duży - większy panel daje lepszy uzysk mocy na jednym rzędzie.
- Stary lub słabiej nośny dach - masa bywa ważniejsza niż nominalna moc.
Najrozsądniejszy wybór to taki, który pasuje do konstrukcji, sposobu montażu i realnego układu połaci, a nie tylko do katalogowej tabeli. W fotowoltaice kilka centymetrów różnicy potrafi zmienić cały projekt, więc lepiej dopasować moduł do dachu, niż wciskać dach do modułu.
