W układach z mikrokontrolerami, zasilaczami i automatyką przemysłową izolacja sygnału często decyduje o tym, czy projekt działa stabilnie i bezpiecznie. Właśnie do tego służy transoptor: pozwala przekazać sygnał między dwoma obwodami bez ich elektrycznego połączenia, co chroni elektronikę sterującą, ogranicza zakłócenia i ułatwia pracę z wyższym napięciem. Poniżej pokazuję, jak działa, kiedy warto go użyć, jakie ma odmiany i gdzie początkujący najczęściej popełniają błąd.
Najkrótsza droga do poprawnego doboru izolacji sygnału
- Podstawowa rola to przeniesienie informacji światłem, bez metalicznego połączenia między obwodami.
- Najczęściej stosowany wariant ma wyjście fototranzystorowe i dobrze sprawdza się przy wolniejszych sygnałach.
- Najważniejsze parametry to CTR, napięcie izolacji, szybkość przełączania, temperatura pracy i zapas na starzenie LED.
- Typowe zastosowania obejmują zasilacze impulsowe, PLC, sterowanie silnikami i ochronę mikrokontrolerów.
- Najczęstszy błąd to projektowanie układu na styk, bez marginesu na spadek CTR i zakłócenia.
Jak działa układ optycznej separacji i z czego się składa

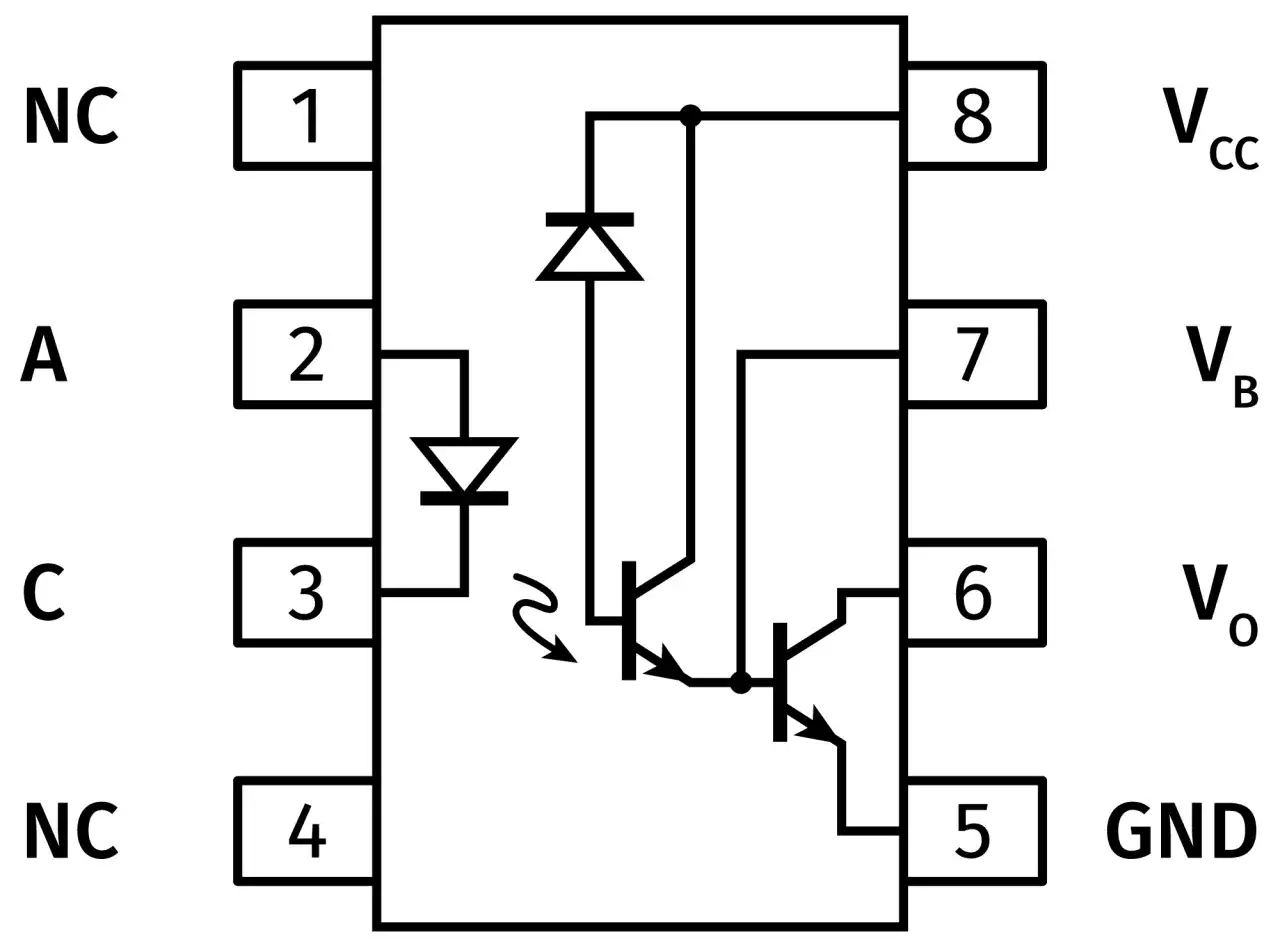

W środku są dwa światy: dioda LED po stronie wejścia i element światłoczuły po stronie wyjścia. Gdy LED świeci, światło pada na fototranzystor, fotodiodę albo fototriak i zamienia sygnał świetlny z powrotem na elektryczny. To właśnie ta bariera optyczna daje separację galwaniczną - między stroną sterującą a stroną mocy nie ma metalicznego połączenia.
W praktyce zwracam uwagę na dwa parametry. Pierwszy to CTR (Current Transfer Ratio), czyli stosunek prądu wyjściowego do wejściowego; drugi to napięcie izolacji, które w wielu współczesnych elementach przemysłowych sięga 3,75 kVrms. Im większy zapas CTR i lepsza izolacja, tym spokojniej pracuje układ w temperaturze, przy starzeniu LED i przy zakłóceniach.
Ten mechanizm jest prosty, ale nie należy go mylić z magicznym wzmacniaczem. Element optyczny przenosi informację, a nie dostarcza mocy, więc dobór rezystorów, obciążenia i szybkości przełączania nadal ma znaczenie. To prowadzi wprost do pytania, gdzie taki układ rzeczywiście daje przewagę.
Gdzie ten element daje realną przewagę
Najczęściej stosuję go tam, gdzie logika sterująca ma pracować spokojnie, a po drugiej stronie pojawiają się zakłócenia, skoki potencjału albo po prostu niebezpieczne napięcie. W energetyce i automatyce są to między innymi zasilacze impulsowe, falowniki, sterowniki silników, przekaźniki półprzewodnikowe, układy pomiarowe i wejścia PLC.
- Zasilacze impulsowe - do izolowanego sprzężenia zwrotnego, żeby strona pierwotna wiedziała, co dzieje się po stronie wtórnej.
- Układy z mikrokontrolerami - do ochrony GPIO przed przepięciami, długimi przewodami i błędami połączeń.
- Napędy i falowniki - do odseparowania sterowania od obwodów mocy, choć w bardziej wymagających układach częściej wybiera się specjalizowane drivery izolowane.
- Wejścia i wyjścia przemysłowe - bo separacja pomaga utrzymać odporność na zakłócenia i różnice potencjałów.
- Układy zasilane z sieci - gdy trzeba przenieść sygnał sterujący bez wciągania wysokiego napięcia do części logicznej.
Nie traktuję go jako zamiennika wszystkiego. Jeśli potrzebujesz przełączania dużej mocy, długiej żywotności styków albo bardzo niskich strat przewodzenia, czasem lepiej wypada przekaźnik, SSR lub izolowany driver bramki. Dzięki temu wybór jest bardziej świadomy, a nie przypadkowy, i to dobrze prowadzi do porównania typów.
Jakie są najważniejsze typy i czym się różnią
Najbardziej praktyczny podział dotyczy tego, co siedzi po stronie wyjściowej. Od tego zależy szybkość, prostota układu i to, czy element nada się do sygnałów cyfrowych, czy raczej do sterowania obwodami mocy.
| Typ wyjścia | Co daje | Plusy | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|---|
| Fototranzystorowe | Zmiana stanu logicznego przy niewielkim prądzie wejściowym | Tanie, proste, uniwersalne | Wolniejsze od odmian szybkich, mogą wchodzić w nasycenie | Arduino, PLC, zasilacze, proste wejścia cyfrowe |
| Photodarlingtonowe | Większe wzmocnienie wyjściowe | Łatwiej uzyskać większy sygnał wyjściowy | Jeszcze wolniejsze, większe opóźnienie zejścia ze stanu aktywnego | Układy, w których ważniejszy jest zapas prądowy niż szybkość |
| Fototriakowe | Sterowanie obciążeniami AC | Dobre do sieciowego przełączania prądu przemiennego | Nie nadają się do DC i nie są szybkie | Ściemniacze, sterowanie odbiornikami 230 V AC |
| Szybkie logiczne | Przenoszenie szybszych impulsów | Lepsze czasy narastania i opadania | Wymagają staranniejszego projektu i większej uwagi przy doborze | Układy impulsowe, precyzyjne sterowanie, szybsze interfejsy |
Jeśli miałbym wskazać bezpieczny start, zwykle wybrałbym wersję fototranzystorową. Jest wystarczająco uniwersalna dla prostych sygnałów, tania i dobrze opisana w notach katalogowych. Do szybszych impulsów lub precyzyjnego pomiaru warto jednak od razu sięgnąć po model przeznaczony do wyższych częstotliwości, bo klasyczny wariant potrafi spowolnić zbocza i zafałszować odczyt.
Jak dobrać właściwy model do projektu
Gdy dobieram optoizolator, nie zaczynam od obudowy, tylko od warunków pracy: napięcia, częstotliwości, temperatury i zapasu prądowego. W praktyce liczy się też to, czy układ ma działać jednorazowo na stole, czy przez lata w szafie sterowniczej, gdzie temperatury i zakłócenia są po prostu trudniejsze.
| Parametr | Dlaczego ma znaczenie | Na co patrzeć w praktyce |
|---|---|---|
| CTR | Określa, czy wyjście dostanie dość prądu przy danym prądzie LED | Nie projektuję układu na styk; zostawiam wyraźny margines, zwłaszcza przy sprzężeniu zwrotnym i pracy ciągłej |
| Napięcie izolacji | Pokazuje, jak silną barierę ma sam element | W projektach przemysłowych 3,75 kVrms to częsty punkt odniesienia, ale zawsze sprawdzam też płytkę i odstępy między ścieżkami |
| Szybkość | Decyduje, czy sygnał nie spóźni się za bardzo | Do wolnych sygnałów wystarczy prosty model; do PWM, impulsów i szybkich zmian biorę element o lepszych czasach propagacji |
| Prąd diody LED | Musi być zgodny z możliwościami sterownika | Najpierw sprawdzam, czy źródło sygnału uciągnie wymagany prąd bez przeciążenia |
| Temperatura i starzenie | LED z czasem traci część jasności, a CTR spada | Nie wybieram elementu „na granicy”, bo układ po kilku latach może zacząć działać niestabilnie |
Przy sprzężeniu zwrotnym zasilaczy zwracam uwagę na CTR, bo w notach aplikacyjnych TI często zaleca się model z wyraźnym zapasem, nierzadko ponad 100% w odniesieniu do potrzeb układu. Z kolei wiele elementów Vishay w klasie przemysłowej ma izolację testowaną na 3750 Vrms, ale sama wartość z obudowy nie wystarcza, jeśli płytka ma zbyt małe odstępy między obwodami.
Dobór nie kończy się więc na tabelce z katalogu. Jeśli już na tym etapie uwzględnisz margines, test staje się prostszy, a uruchomienie na stole mniej nerwowe.
Jak sprawdzić go na stole i nie pomylić objawów
Test w warsztacie nie musi być skomplikowany. Zwykle zaczynam od prostego układu z rezystorem wejściowym, zasilaniem LED i mierzeniem stanu wyjścia przez rezystor podciągający. Dzięki temu od razu widać, czy problem dotyczy połączeń, zbyt małego prądu, czy może samego doboru elementu.
- Sprawdź pinout - nie zakładam, że każdy pakiet ma identyczny układ wyprowadzeń; to częsty powód fałszywej diagnozy.
- Ustal prąd LED - na start używam bezpiecznej wartości rzędu kilku miliamperów, a dopiero potem zwiększam ją, jeśli wyjście reaguje zbyt słabo.
- Dodaj pull-up po stronie wyjścia - bez niego fototranzystor często nie pokaże czytelnego stanu logicznego.
- Zmierz stan w obu konfiguracjach - LED wyłączona i LED włączona; jeśli różnica jest mała, szukam problemu w CTR, zbyt dużym obciążeniu albo złym rezystorze.
- Oceń szybkość przełączania - gdy zbocza są wyraźnie spowolnione, to zwykle nie jest wada lutowania, tylko cecha zbyt wolnego modelu albo praca w nasyceniu.
Warto też pamiętać, że przy wyjściu tranzystorowym logika bywa odwrócona: stan aktywny często oznacza niski poziom na wyjściu. To nie błąd, tylko normalny sposób pracy takiego układu. Jeśli ktoś tego nie uwzględni, łatwo uzna sprawny element za uszkodzony.
Najczęstsze błędy przy montażu i uruchamianiu
W praktyce widzę wciąż te same pomyłki, i żadna z nich nie wynika z „złego elementu”. Najczęściej problem robi projekt, który nie zostawia marginesu albo nie uwzględnia tego, że separacja optyczna nie naprawia błędów na płytce.
- Za mały prąd diody LED - układ działa na biurku, ale po rozgrzaniu przestaje być powtarzalny.
- Brak rezystora podciągającego - wyjście nie ma ustalonego poziomu i wygląda na martwe.
- Ignorowanie czasu propagacji - w sygnałach impulsowych pojawia się przesunięcie, które psuje logikę sterowania.
- Zbyt małe odstępy na PCB - izolacja deklarowana przez element nie ma znaczenia, jeśli ścieżki na płytce są poprowadzone zbyt blisko.
- Mylenie separacji z przenoszeniem mocy - taki układ nie zastępuje przekaźnika ani drivera do dużych obciążeń.
- Brak zapasu na starzenie - po czasie LED świeci słabiej, a CTR spada, więc układ robi się kapryśny.
Gdy te rzeczy są dopilnowane, cały układ staje się przewidywalny. I właśnie przewidywalność jest tu ważniejsza niż samo „działa / nie działa”.
Na co patrzę, gdy układ ma pracować długo i bezpiecznie
Jeśli miałbym wskazać jedną rzecz, która najczęściej rozstrzyga o powodzeniu projektu, to nie jest nią sam typ elementu, tylko margines. Dobry zapas CTR, właściwy prąd LED, sensowny pull-up i poprawny layout PCB robią większą różnicę niż marketingowa nazwa obudowy.
W praktyce taki element traktuję jako narzędzie do izolacji i ochrony sygnału, a nie jako uniwersalny zamiennik przekaźnika czy drivera. Gdy dobierzesz go do szybkości, napięcia i warunków pracy, układ staje się prostszy do uruchomienia i odporniejszy na błędy, a to zwykle liczy się bardziej niż maksymalnie tani zakup.
