Cewka Tesli to jeden z najbardziej efektownych układów w elektryce: potrafi wytworzyć bardzo wysokie napięcie, pracować na wysokiej częstotliwości i zamieniać energię elektryczną w widowiskowe wyładowania. Ja patrzę na nią przede wszystkim jak na praktyczną lekcję rezonansu, sprzężenia magnetycznego i ograniczeń przesyłu energii. W tym artykule wyjaśniam, jak taki układ działa, do czego rzeczywiście się go używa, jakie ma odmiany oraz na co uważać przy pokazach i gotowych zestawach.
Najważniejsze rzeczy do zapamiętania o tym układzie
- To rezonansowy transformator wysokiego napięcia, a nie zwykły transformator sieciowy.
- Efekt bierze się z dopasowania obwodu pierwotnego i wtórnego, a nie z samej „mocy iskry”.
- Najlepiej sprawdza się w pokazach, edukacji i efektach scenicznych, a nie w codziennym zasilaniu urządzeń.
- Wysokie napięcie nie oznacza automatycznie bezpiecznej zabawy - ryzyko dotyczy ludzi, elektroniki i instalacji.
- Jeśli oglądasz pokaz albo kupujesz zestaw, sprawdzaj moc, zabezpieczenia, uziemienie i stabilność strojenia.
Jak działa układ rezonansowy

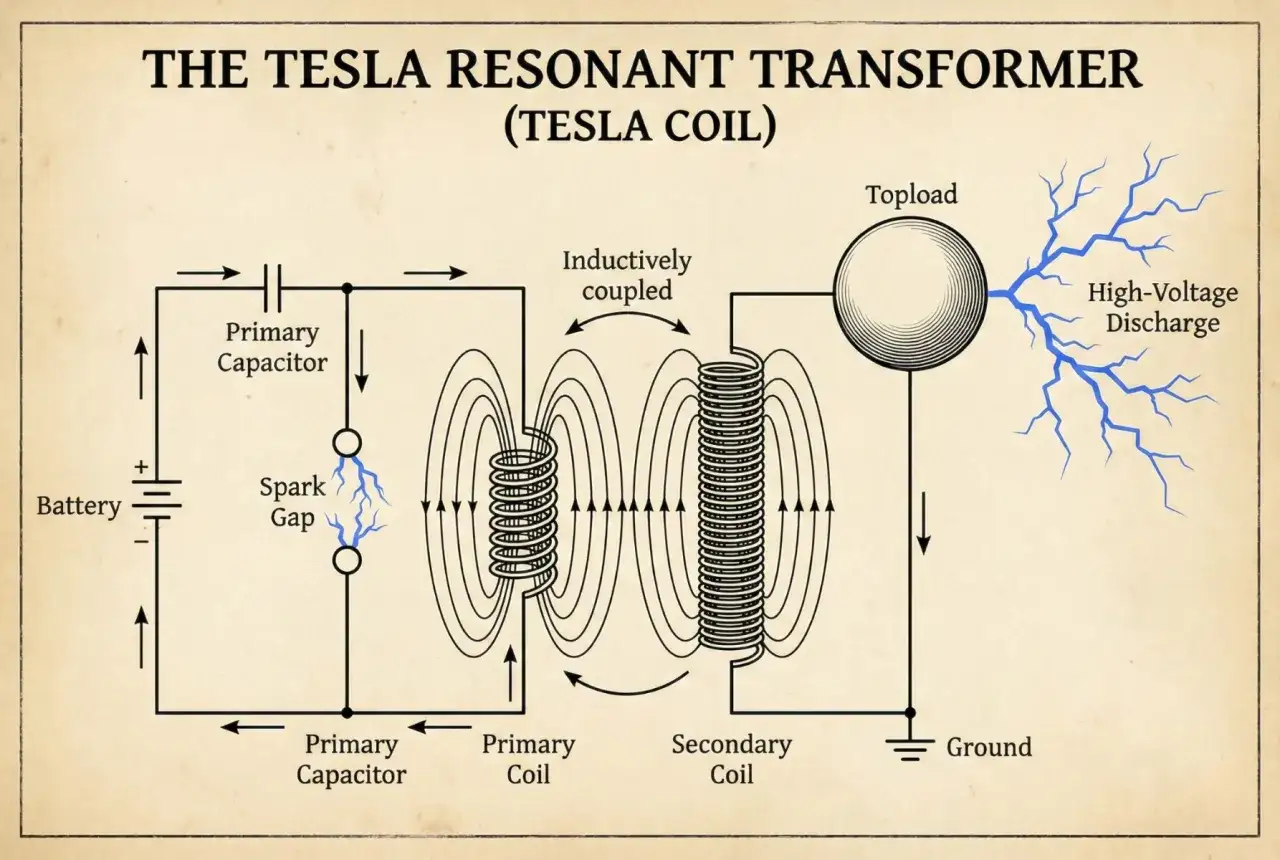

W praktyce to nie jest „magiczna iskrownica”, tylko dość elegancki układ, w którym energia przeskakuje między kondensatorem a cewką w odpowiednim rytmie. Zasilanie z sieci 230 V trafia najpierw do stopnia podnoszącego napięcie, potem ładuje kondensator, a ten oddaje energię do uzwojenia pierwotnego. Jeśli obwód pierwotny i wtórny są dobrze zestrojone, napięcie na wyjściu rośnie bardzo mocno.
Britannica opisuje ten typ urządzenia jako transformator pracujący z wysoką częstotliwością prądu przemiennego i zwraca uwagę, że w nowoczesnych konstrukcjach napięcie bywa podnoszone do poziomu przekraczającego milion woltów. To właśnie dlatego wyładowania są tak długie i tak widowiskowe.
| Element | Rola w układzie |
|---|---|
| Transformator zasilający | Podnosi napięcie z sieci do poziomu potrzebnego do pracy obwodu. |
| Kondensator | Gromadzi energię i oddaje ją impulsowo do obwodu pierwotnego. |
| Uzwojenie pierwotne | Tworzy silne pole magnetyczne, które pobudza część wtórną. |
| Uzwojenie wtórne | Wytwarza napięcie znacznie wyższe niż obwód pierwotny. |
| Toroid lub górna elektroda | Stabilizuje pole elektryczne i pomaga kontrolować miejsce wyładowania. |
| Iskiernik albo tranzystory | W zależności od typu sterują przepływem energii i rytmem pracy układu. |
Warto zapamiętać jedną rzecz: o efekcie końcowym decyduje strojenie. Sama liczba zwojów nie wystarczy, jeśli częstotliwości obwodów się nie zgrywają. I właśnie dlatego ten układ jest tak dobrym przykładem dla osób zainteresowanych energią i elektryką - pokazuje, że w praktyce liczy się nie tylko napięcie, ale też rezonans, pojemność i indukcyjność. To prowadzi wprost do pytania, po co właściwie używa się takiego rozwiązania.
Gdzie taki układ naprawdę ma sens
Najczęściej widzimy go w pokazach naukowych, muzeach techniki, na wydarzeniach edukacyjnych i w efektach scenicznych. I to nie jest przypadek - wyładowania robią wrażenie, a przy okazji pozwalają pokazać, jak zachowują się pole elektromagnetyczne, rezonans oraz wysokie napięcie. Britannica podkreśla, że efektowność tych układów sprawiła, iż stały się popularne w demonstracjach naukowych, a ich historia była ważna także dla rozwoju radia.
W praktyce taki układ wykorzystuje się dziś głównie tam, gdzie potrzebny jest czytelny, wizualny efekt fizyczny albo kontrolowane źródło wysokiego napięcia. Typowe zastosowania to:
- pokazy fizyczne i lekcje o elektromagnetyzmie,
- demonstracje w muzeach i centrach nauki,
- efekty sceniczne oraz instalacje artystyczne,
- laboratoryjne testy izolacji i zachowania układów wysokiego napięcia,
- historyczne odniesienie do eksperymentów z bezprzewodowym przesyłem energii.
Ja traktuję ten zestaw zastosowań jako ważną wskazówkę: to urządzenie jest świetne do pokazywania zjawisk, ale słabsze jako „praktyczne źródło prądu”. A to prowadzi do porównania, które zwykle najbardziej porządkuje temat.
Dlaczego nie zastąpił zwykłego transformatora ani ładowania bezprzewodowego

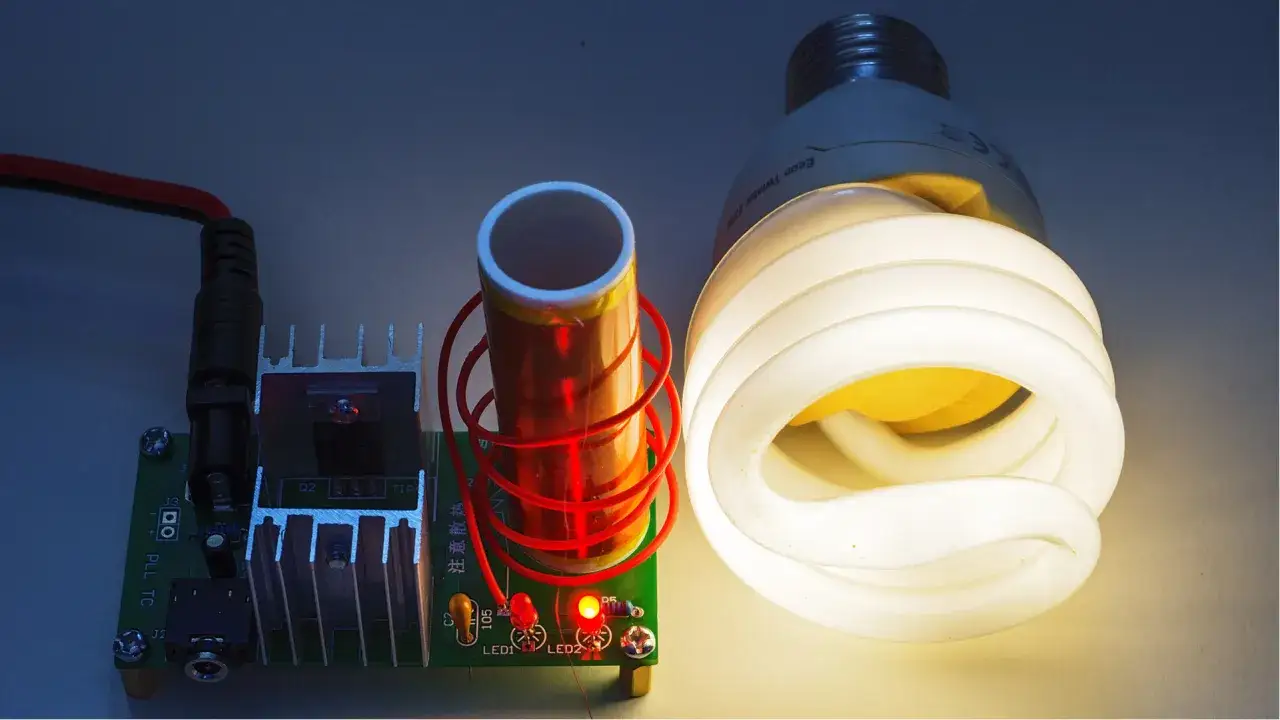

Na pierwszy rzut oka może się wydawać, że skoro układ potrafi „przesłać energię przez powietrze”, to da się nim zasilać wszystko z większej odległości. W rzeczywistości sprawa jest dużo bardziej ograniczona. Taki generator działa najlepiej wtedy, gdy odbiornik jest bardzo blisko i dobrze dobrany rezonansowo. Gdy odległość rośnie, sprawność szybko spada, a część energii zamienia się w straty, zakłócenia i ciepło.
| Rozwiązanie | Główna zaleta | Największe ograniczenie | Typowe użycie |
|---|---|---|---|
| Układ Tesli | Widowiskowe, bardzo wysokie napięcie i efektowny pokaz wyładowań | Mała praktyczność przy zasilaniu urządzeń na odległość | Demonstracje, edukacja, show |
| Klasyczny transformator | Wysoka sprawność i przewidywalna praca | Wymaga połączenia przewodowego i pracy przy niższej częstotliwości | Zasilacze, sieci energetyczne, elektronika |
| Ładowanie bezprzewodowe | Wygoda i kontrolowany transfer energii na krótkim dystansie | Mały zasięg, konieczne precyzyjne dopasowanie cewek | Telefony, szczoteczki, część urządzeń medycznych i przemysłowych |
To ważne rozróżnienie: współczesne systemy rezonansowe i ładowanie indukcyjne rzeczywiście korzystają z podobnej fizyki, ale robią to w znacznie bardziej kontrolowany sposób. Nie chodzi o to, żeby „rzucać” energię w przestrzeń, tylko żeby domknąć ją w dobrze zaprojektowanym torze. Dlatego efektowne wyładowania są świetne na scenie, ale kiepskie jako model codziennego zasilania. Skoro już widać, gdzie leży granica użyteczności, warto przyjrzeć się odmianom samego układu.
Jakie są najczęstsze odmiany i czym się różnią
W praktyce spotyka się kilka wersji tego rozwiązania i każda ma trochę inny charakter. Ja patrzę na nie przez pryzmat kontroli, hałasu, sprawności i tego, jak łatwo je zestroić.
| Typ | Jak działa | Plusy | Minusy |
|---|---|---|---|
| Iskiernikowy | Impulsy energii przełączane są przez iskiernik | Prosty, efektowny, historycznie najbliższy oryginałowi | Głośny, bardziej stratny, wymaga ostrożnego strojenia |
| Lampowy | Do wzbudzania służą lampy próżniowe | Łagodniejsza regulacja, ciekawy dla pasjonatów techniki vintage | Rzadszy, większy i mniej wygodny niż nowoczesne konstrukcje |
| Solid-state | Impulsy tworzą tranzystory lub IGBT | Najlepsza kontrola, cicha regulacja, dobra powtarzalność | Wymaga lepszej elektroniki sterującej i chłodzenia |
Jeżeli ktoś pyta mnie, od czego zacząć zainteresowanie tym tematem, zwykle odpowiadam: od solid-state. Jest bardziej przewidywalna, łatwiejsza do kontroli i lepiej pokazuje, że w centrum całej idei stoi rezonans, a nie „magia iskry”. Wersje iskiernikowe są z kolei bardziej surowe i historyczne, więc świetnie nadają się do pokazów z klimatem laboratoryjnym. Ale niezależnie od typu, temat bezpieczeństwa pozostaje taki sam albo nawet ważniejszy.
Na co uważać przy pokazach i własnym sprzęcie
To urządzenie może robić wrażenie, że jest „bezpieczne, bo to tylko wysokie napięcie o dużej częstotliwości”. Taki wniosek jest zbyt prosty. Na stronie UC Santa Cruz SCIPP wprost zwraca się uwagę, że podobne układy mogą uszkadzać elektronikę i stanowić zagrożenie dla osób z rozrusznikiem serca. Ja dodałbym jeszcze: mogą też męczyć słuch, generować ozon i zakłócać działanie urządzeń w pobliżu.
- Nie podchodź zbyt blisko do pracującego układu, nawet jeśli wyładowanie wygląda „lekko”.
- Nie próbuj dotykać iskier ani testować „czy to na pewno boli”.
- Odsuń telefon, laptop, kartę płatniczą, zegarek i inne wrażliwe urządzenia elektroniczne.
- Nie używaj go w pobliżu materiałów łatwopalnych, aerozoli ani oparów.
- Zadbaj o wentylację, bo przy pracy mogą powstawać ozon i związki drażniące.
- Przy większych pokazach uwzględnij ochronę słuchu i wyraźną strefę bezpieczeństwa.
- Jeśli w otoczeniu są osoby z implantami medycznymi, traktuj pokaz z dodatkową rezerwą.
Jest jeszcze jeden częsty błąd: ludzie skupiają się na spektaklu, a pomijają strojenie i uziemienie. Tymczasem źle ustawiony układ potrafi dawać więcej strat niż efektu, a przy okazji podnosi ryzyko uszkodzeń. Tu właśnie widać różnicę między dobrą demonstracją a chaotycznym eksperymentem.
Na co patrzeć przy wyborze pokazu albo gotowego zestawu
Jeśli ktoś kupuje gotowy model albo planuje pokaz na wydarzeniu technologicznym, ja zawsze sprawdzam trzy rzeczy: parametry, zabezpieczenia i przejrzystość opisu. Samo hasło o „milionach woltów” niewiele znaczy, jeśli producent nie mówi, jak układ jest zasilany, jak chłodzony i w jakich warunkach ma pracować.
- czy podano realną moc wejściową, a nie tylko efektowne hasło marketingowe,
- czy zestaw ma osłony, stabilną obudowę i czytelnie opisane punkty uziemienia,
- czy wiadomo, jak daleko powinny stać osoby i urządzenia elektroniczne,
- czy układ ma przewidziane chłodzenie i limit czasu pracy,
- czy producent opisuje strojenie, zamiast udawać, że „działa zawsze od razu”,
- czy to sprzęt edukacyjny, sceniczny, czy laboratoryjny - bo od tego zależy zupełnie inny poziom ryzyka.
Jeżeli opis kończy się na efektownym zdjęciu i nie ma tam ani słowa o zabezpieczeniach, ja podchodzę do takiej oferty z rezerwą. Dobrze zaprojektowany zestaw nie musi wyglądać spektakularnie w katalogu, ale powinien być czytelny w specyfikacji. To właśnie taki sprzęt pozwala skupić się na fizyce, a nie na gaszeniu problemów po drodze.
Najciekawsze w tym urządzeniu jest to, że łączy prostą ideę z bardzo wyrazistym efektem: rezonans, indukcję i wysokonapięciowe wyładowania można zobaczyć dosłownie na własne oczy. Jeśli zapamiętasz tylko jedną rzecz, niech będzie to ta: to nie jest narzędzie do „produkcji prądu z powietrza”, tylko świetny demonstrator zasad, które stoją za częścią nowoczesnej elektroniki i ładowania bezprzewodowego. Właśnie dlatego cewka Tesli nadal fascynuje - bo pokazuje, jak daleko da się dojść, gdy dobrze zrozumie się fizykę, a nie tylko sam efekt.
