Najkrótsza droga do pewnej diagnozy przekaźnika
- Najpierw ustal, czy masz zwykły przekaźnik mechaniczny, czy element SSR - od tego zależy metoda testu.
- Cewkę sprawdzasz omomierzem: przerwa albo skrajnie niski opór zwykle oznacza uszkodzenie.
- Styk roboczy testujesz po podaniu napięcia na cewkę: 30 ma połączyć się z 87 albo 87a zależnie od typu.
- Jeśli przekaźnik jest sprawny na stole, problem często leży w gnieździe, zasilaniu, masie albo sterowaniu.
- Przekaźnik, który klika, nie musi być dobry - wypalone styki potrafią oszukać najszybciej.
Najpierw rozpoznaj typ przekaźnika i jego wyprowadzenia
Zanim biorę miernik do ręki, patrzę na obudowę i schemat nadrukowany na korpusie. To oszczędza najwięcej czasu, bo 4-pinowy przekaźnik samochodowy, 5-pinowy przekaźnik przełączny i element SSR bada się inaczej. W praktyce najczęściej spotykam klasyczne przekaźniki mechaniczne, ale coraz częściej trafiają się też wersje specjalne, które nie mają ruchomych styków.
| Typ | Jak go rozpoznać | Co sprawdzasz | Na co uważać |
|---|---|---|---|
| 4-pinowy przekaźnik mechaniczny | Ma zwykle piny 30, 85, 86 i 87 | Cewkę 85-86 oraz styk 30-87 | Brak pinu 87a oznacza, że nie ma toru NC |

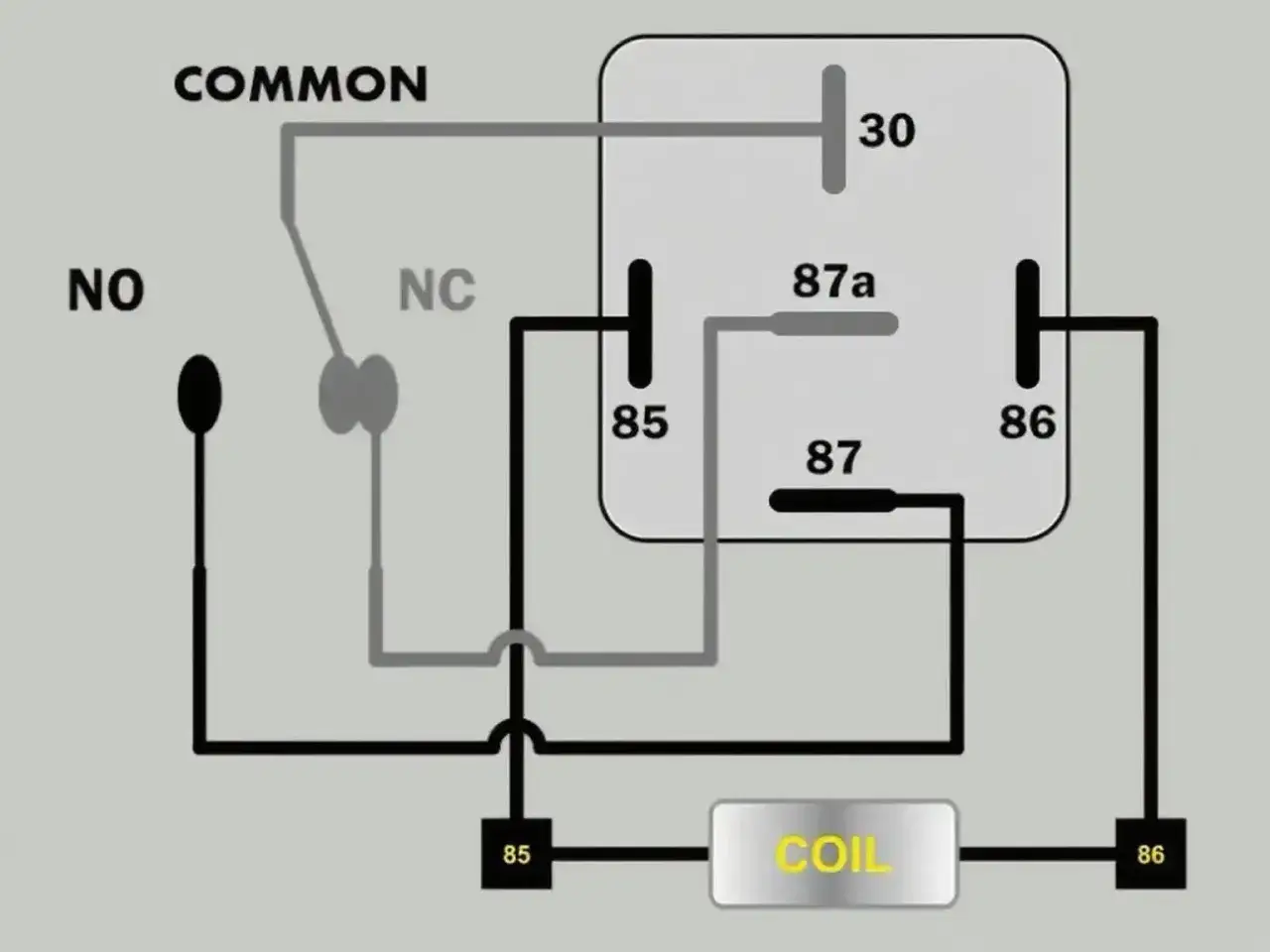

| 5-pinowy przekaźnik mechaniczny | Ma piny 30, 85, 86, 87 i 87a | Cewkę oraz przełączanie między 87a i 87 | To najczęstszy typ przełączny, czyli SPDT |
| Przekaźnik bistabilny | Po impulsie zostaje w ostatnim stanie | Nie tylko reakcję na impuls, ale też pamięć stanu | Tu nie wystarczy zwykły test „kliknięcia” |
| SSR, czyli przekaźnik półprzewodnikowy | Nie ma ruchomych styków | Wejście sterujące i zachowanie wyjścia pod obciążeniem | Test ciągłości nie mówi tu tyle, co przy mechaniku |
Jeśli na obudowie nie ma czytelnego schematu, zwykle najłatwiej znaleźć parę cewki po pomiarze oporu - to właśnie na niej pojawia się wyraźna wartość, a nie zwarcie ani nieskończoność. W 12 V przekaźnikach samochodowych spotyka się często opory rzędu około 90-180 Ω, a w 24 V wartości są zazwyczaj wyższe; zawsze jednak trzymam się danych konkretnego modelu, bo producenci dopuszczają odchyłki, nierzadko około ±10-15%. Kiedy wiem już, z jakim typem mam do czynienia, przechodzę do właściwego testu cewki.
Jak sprawdzić przekaźnik multimetrem na stole
Jeśli mam przekaźnik wyjęty z gniazda, najpierw sprawdzam cewkę. To najszybszy sposób, żeby wyłapać przerwę albo zwarcie wewnątrz elementu, zanim zacznę podejrzewać instalację. Ja zwykle zaczynam od pomiaru oporu, bo ten test od razu pokazuje, czy w ogóle ma sens iść dalej.
- Ustaw miernik na pomiar oporu, nie na test napięcia.
- Dotknij sondami dwóch pinów, które tworzą cewkę.
- Porównaj wynik z opisem na obudowie albo kartą katalogową.
- Jeśli wynik jest skrajnie niski, podejrzewaj zwarcie zwojów lub pomyłkę w identyfikacji pinów.
- Jeśli na wyświetlaczu jest przerwa, cewka jest uszkodzona albo masz niewłaściwe piny.
W praktyce najważniejsze jest to, żeby nie mylić pomiaru oporu z testem ciągłości. Wiele mierników sygnalizuje „ciągłość” dopiero przy bardzo niskiej rezystancji, zwykle w okolicach 0-50 Ω, więc cewka przekaźnika często nie zapiszczy mimo że jest w pełni sprawna. Dla mnie liczy się nie sam dźwięk, ale konkretna liczba i jej zgodność z danymi modelu.
| Wynik pomiaru cewki | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| OL, nieskończoność albo brak wskazania | Przerwa w cewce, urwany pin lub uszkodzone połączenie wewnętrzne | Przekaźnik zwykle kwalifikuje się do wymiany |
| Bardzo mały opór, np. 0-2 Ω | Zwarcie albo błąd pomiaru na złych pinach | Sprawdzam jeszcze raz pinout, a potem porównuję z dokumentacją |
| Wynik zgodny z katalogiem, np. 89,5 Ω, 96 Ω, 103 Ω albo 180 Ω | Cewka najpewniej jest sprawna | Przechodzę do testu styków pod napięciem |
Jeśli przekaźnik ma wbudowaną diodę, polaryzacja przy teście zasilaniem ma znaczenie. To mały szczegół, który początkujący łatwo pomijają, a potem dostają „martwy” element tylko dlatego, że podali napięcie odwrotnie. Następny krok to sprawdzenie, czy styk naprawdę przełącza obwód.
Styk roboczy trzeba sprawdzić pod napięciem
Sama poprawna rezystancja cewki niczego jeszcze nie gwarantuje. Przekaźnik może klikać, a mimo to mieć wypalone styki, luźną blaszkę albo mechaniczne zużycie, przez które obciążenie nie dostaje prądu. Dlatego ja zawsze robię drugi test: zasilam cewkę i obserwuję, co dzieje się na styku roboczym.
Przeczytaj również: Transoptor - jak działa i jak uniknąć błędów w projekcie?
Jak to zrobić bezpiecznie
- Użyj zasilacza lub akumulatora z małym bezpiecznikiem szeregowym, najlepiej około 1 A przy samej cewce.
- Podaj napięcie tylko na piny cewki, a nie na wyjście robocze.
- Po podaniu napięcia powinieneś usłyszeć wyraźne kliknięcie.
- Sprawdź przejście między 30 i 87 w przekaźniku NO albo między 30 i 87a w stanie spoczynku w przekaźniku NC/SPDT.
| Stan przekaźnika | 4-pinowy | 5-pinowy |
|---|---|---|
| Spoczynek | 30-87 jest otwarte | 30-87a jest zwarte, 30-87 jest otwarte |
| Po zasileniu cewki | 30-87 powinno się zamknąć | 30-87 powinno się zamknąć, 30-87a się rozewrze |
W tej części nie polegam wyłącznie na brzęczyku miernika. Czułość testu ciągłości bywa zbyt mała, żeby wyłapać styk, który wygląda dobrze na stole, ale pod obciążeniem już się sypie. Jeśli przekaźnik klika, a opór między stykami nadal jest wysoki albo wynik skacze po poruszeniu obudową, to dla mnie bardzo mocny sygnał zużycia. To właśnie taki przypadek najczęściej daje objawy typu „działa czasem” albo „po stuknięciu wraca do życia”.

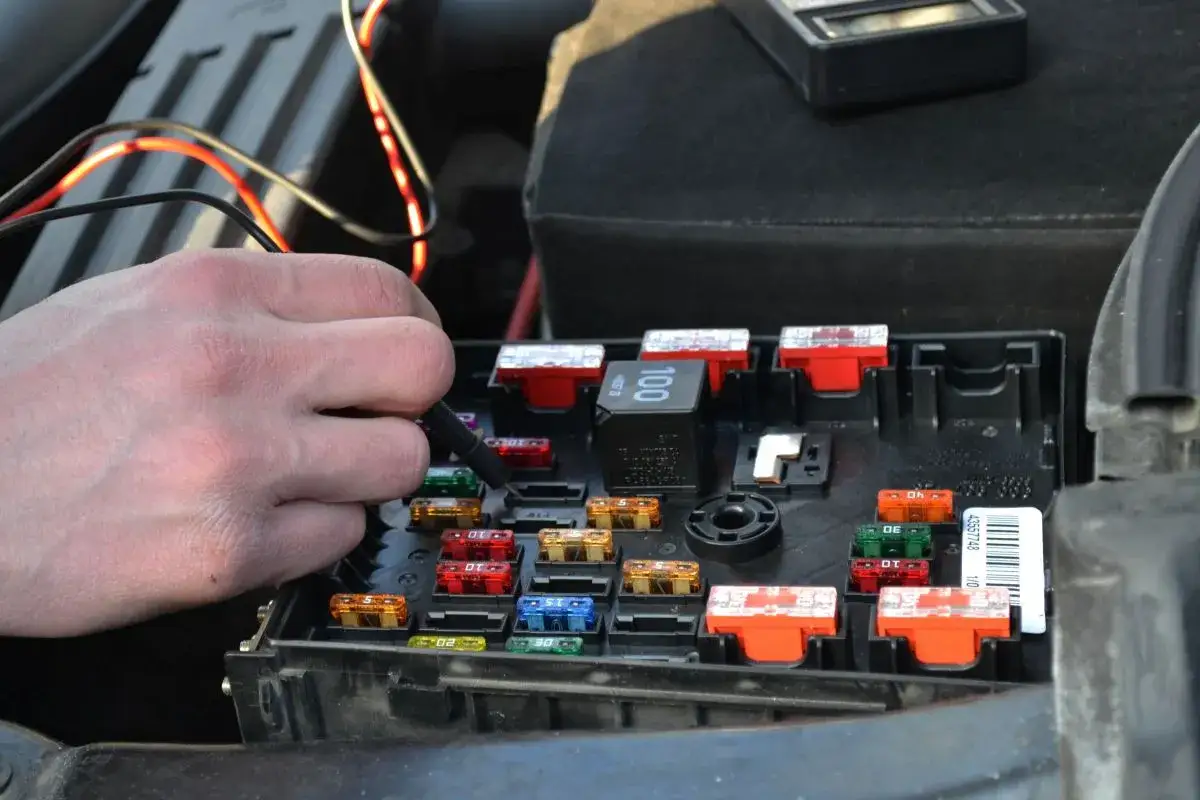

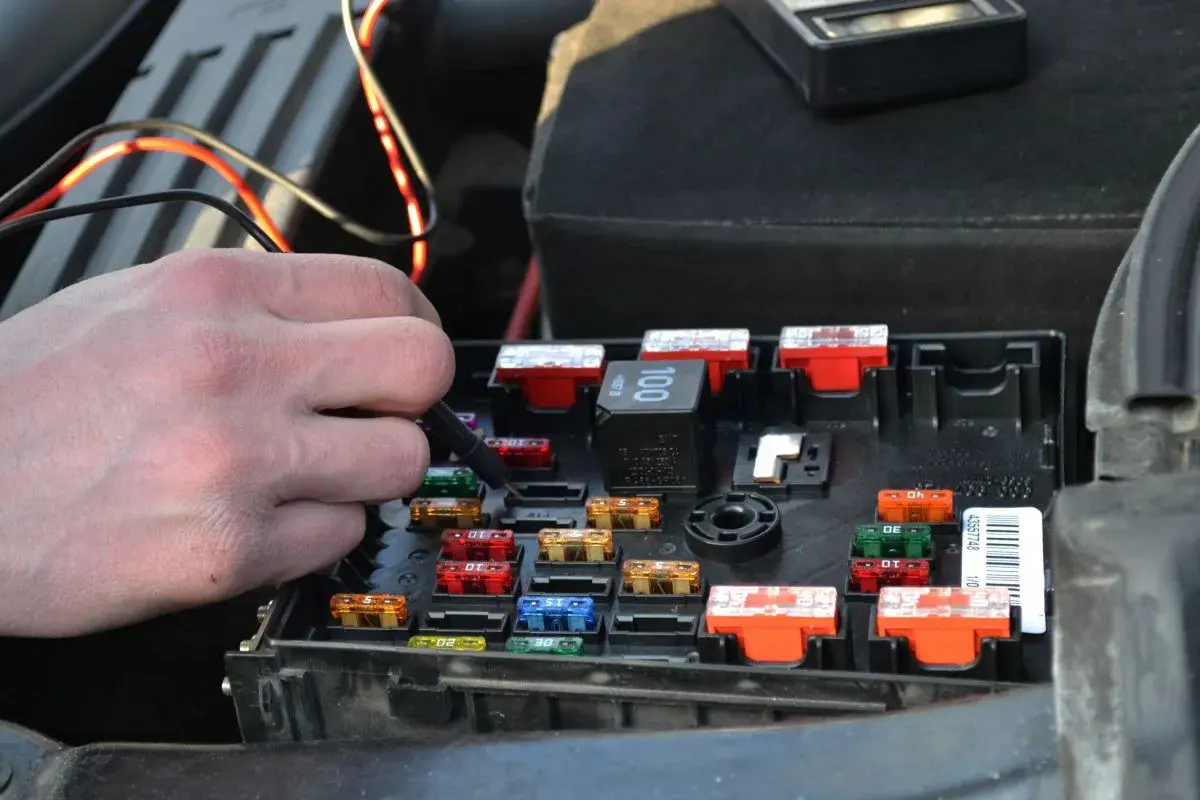

Gdy przekaźnik siedzi w instalacji, szukaj usterki w gnieździe i zasilaniu
Jeżeli na stole przekaźnik wypada dobrze, a w samochodzie albo urządzeniu nadal nie działa, problem zwykle leży obok niego. Nowoczesne układy często sterują przekaźnikiem z ECU, modułu komfortu albo sterownika automatyki, więc brak sygnału na cewce nie zawsze oznacza uszkodzony sam element. W praktyce sprawdzam wtedy gniazdo, zasilanie, masę i sygnał sterujący.
- Sprawdź, czy na pinie zasilania głównego jest napięcie.
- Zweryfikuj, czy na cewkę dociera sygnał sterujący po włączeniu obwodu.
- Skontroluj masę, bo słabe połączenie potrafi udawać awarię przekaźnika.
- Obejrzyj gniazdo pod kątem nadpaleń, luzu i zielonego nalotu.
- Jeśli masz identyczny sprawny przekaźnik, zrób szybki test zamiany.
Test zamiany jest bardzo użyteczny, ale tylko wtedy, gdy porównujesz elementy o tym samym napięciu cewki, układzie pinów i obciążalności styków. Nie lubię tej metody jako jedynej, bo bywa zdradliwa: dwa fizycznie podobne przekaźniki mogą mieć inną konfigurację styków albo inną polaryzację cewki. Mimo to, gdy masz dobry egzemplarz referencyjny, to najszybsza droga do odróżnienia problemu w przekaźniku od problemu w instalacji.
W układach o większym obciążeniu warto też sprawdzić spadek napięcia na stykach pod pracą. Jeśli przekaźnik kliknął, ale urządzenie nie startuje albo działa słabo, szukam nadpaleń, przegrzanego gniazda i zbyt dużego spadku napięcia na drodze prądu. To często mówi więcej niż sam pomiar „na sucho”.
Jak odczytać wyniki pomiarów i nie pomylić sprawnego przekaźnika z uszkodzonym
Najwięcej błędów pojawia się nie przy samym mierzeniu, tylko przy interpretacji wyniku. Sama cewka może mieścić się w normie, a styki już nie; może też być odwrotnie, choć to rzadsze. Ja patrzę więc na cały zestaw objawów, a nie na jeden odczyt.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam dalej |
|---|---|---|
| Brak oporu na cewce | Przerwa w uzwojeniu lub uszkodzony styk wewnętrzny | Wymiana przekaźnika |
| Cewka ma dobry opór, ale nie ma kliknięcia | Brak zasilania, odwrotna polaryzacja przy diodzie albo zbyt słaby sygnał sterujący | Pomiar napięcia na gnieździe i weryfikacja sterowania |
| Jest kliknięcie, ale obciążenie nie działa | Wypalone albo zabrudzone styki | Pomiar ciągłości pod napięciem i kontrola spadku napięcia |
| Wynik zależy od poruszenia obudowy | Pęknięcie, luz mechaniczny lub zużyte połączenie | Przekaźnik kwalifikuje się do wymiany |
| Na stole działa, w gnieździe nie | Problem w instalacji, a nie w samym przekaźniku | Gniazdo, masa, zasilanie, sterownik |
Warto pamiętać o tolerancji. Dla wielu przekaźników producenci dopuszczają odchyłki rzędu ±15% dla oporu cewki, więc wynik nie musi być „idealny co do omów”, żeby element był dobry. To jeden z powodów, dla których zawsze porównuję pomiar z danymi konkretnego modelu, a nie z ogólnym schematem z internetu. Ta ostrożność oszczędza wymiany sprawnych części i niepotrzebne szukanie problemu tam, gdzie go nie ma.
Najczęstsze błędy przy diagnozie i co robię zamiast tego
W praktyce widzę kilka powtarzalnych potknięć. One nie wynikają ze złej woli, tylko z pośpiechu i zbyt dużego zaufania do jednego testu. Gdy ich unikasz, diagnoza robi się wyraźnie szybsza i pewniejsza.
- Sprawdzanie oporu na włączonym obwodzie. W trybie ohmów układ musi być odłączony od zasilania.
- Ocenianie przekaźnika po samym kliknięciu. Klik nie oznacza jeszcze dobrych styków.
- Mieszanie pinów bez patrzenia na schemat. W 5-pinowym przekaźniku 87 i 87a nie są zamienne.
- Ignorowanie diody wbudowanej w cewkę. Przy takim modelu polaryzacja ma znaczenie.
- Traktowanie SSR jak zwykłego przekaźnika mechanicznego. To zupełnie inna logika testu.
- Wymiana przekaźnika bez sprawdzenia gniazda. Utlenione styki i nadpalone piny wracają jak bumerang.
Ja zawsze zaczynam od najprostszej ścieżki: identyfikacja typu, test cewki, test styków, a dopiero potem instalacja. Taki porządek daje mniej fałszywych wniosków niż nerwowe podmienianie części. Jeśli coś ma być diagnozowane szybko, musi być diagnozowane w logicznej kolejności, a nie metodą przypadkowych strzałów. To właśnie ten etap najczęściej rozstrzyga, czy problemem jest przekaźnik, czy cały układ dookoła niego.
Co robię po teście, żeby problem nie wrócił
Jeśli przekaźnik nie przeszedł testu, wymieniam go na model o tym samym napięciu cewki, takim samym układzie pinów i podobnej albo wyższej obciążalności styków. Sama zgodność fizyczna nie wystarcza, bo podmiana elementu o słabszych stykach szybko kończy się kolejną usterką. Gdy widzę przypalone gniazdo, wymiana samego przekaźnika też jest tylko półśrodkiem.
- Oczyść lub wymień gniazdo, jeśli piny są luźne albo nadpalone.
- Sprawdź bezpiecznik i pobór prądu obciążenia, żeby nowy przekaźnik nie dostał tego samego przeciążenia.
- Porównaj nowy element ze starym, zwłaszcza jeśli układ działa w samochodzie, automatyce domowej albo w prostym sterowniku zasilania.
- Po montażu wykonaj jeszcze jeden krótki test pod obciążeniem, a nie tylko „na klik”.
Najkrótsza odpowiedź brzmi więc tak: dobry test przekaźnika to połączenie pomiaru cewki, sprawdzenia styków i weryfikacji instalacji. Jeśli trzymasz się tej kolejności, zwykle w kilka minut wiesz, czy winny jest sam element, gniazdo, czy sterowanie. I właśnie to daje najlepszy efekt w praktyce: mniej przypadkowych wymian, mniej zgadywania i znacznie szybsze dojście do prawdziwej przyczyny awarii.
