Najważniejsze rzeczy, które trzeba wiedzieć o TT
- W TT punkt neutralny źródła jest uziemiony, a instalacja odbiorcza ma własny, lokalny uziom ochronny.
- Prąd uszkodzeniowy wraca przez ziemię, więc zwykle jest zbyt mały, by liczyć wyłącznie na zabezpieczenia nadprądowe.
- Podstawą ochrony przeciwporażeniowej jest tu wyłącznik różnicowoprądowy, a nie sam bezpiecznik lub wyłącznik nadprądowy.
- Najczęstszy błąd to łączenie N z PE po stronie odbiorczej, czyli próba „zrobienia TN” z układu TT.
- Skuteczność całego systemu zależy od uziomu, ciągłości PE, połączeń wyrównawczych i pomiarów odbiorczych.
Czym jest układ TT i na czym polega

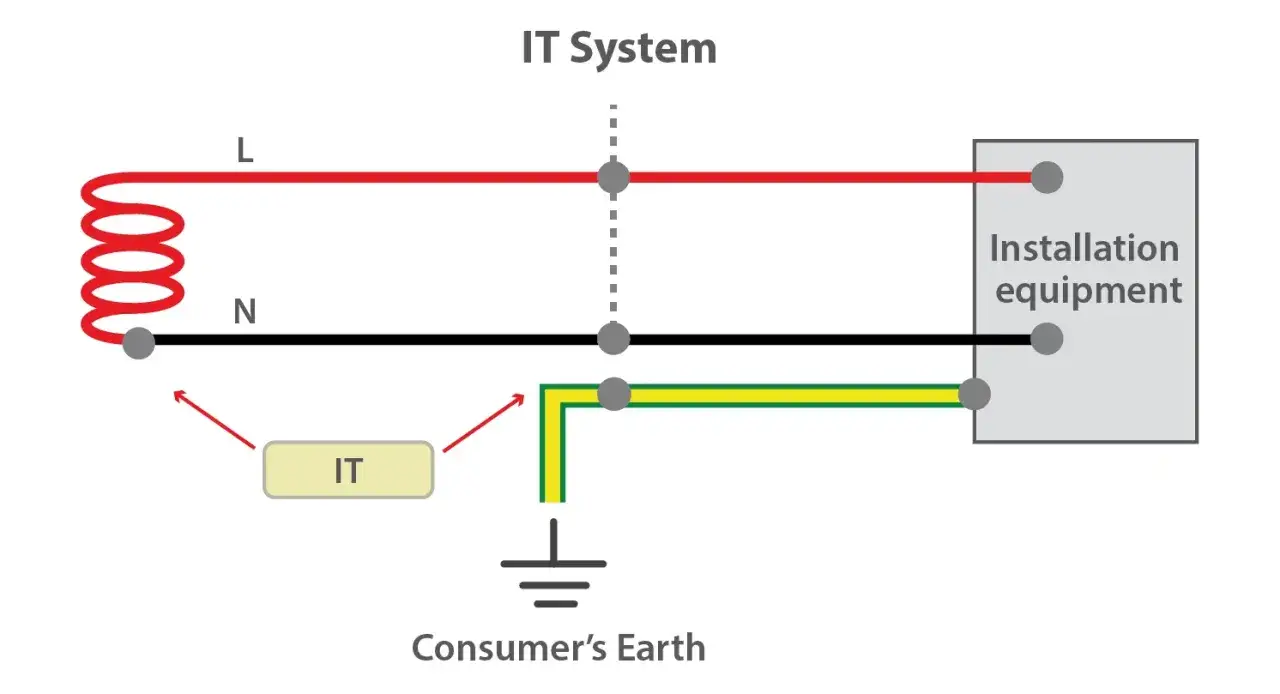

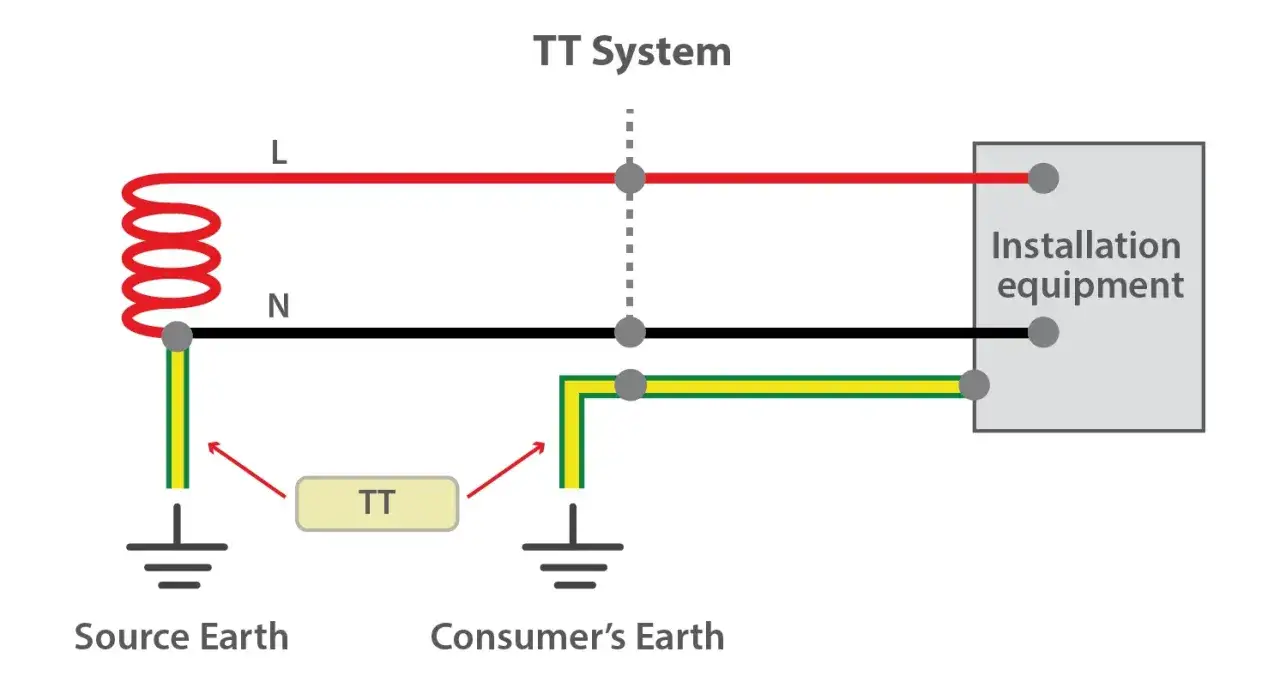

W układzie TT źródło zasilania ma uziemiony punkt neutralny, a dostępne części przewodzące instalacji odbiorczej są uziemiane niezależnie, lokalnie po stronie obiektu. W praktyce oznacza to, że przewód ochronny PE nie jest „przedłużeniem” przewodu z sieci, tylko częścią ochrony zbudowanej na miejscu. To właśnie odróżnia TT od popularniejszych układów TN.
Najprościej myśleć o tym tak: sieć dostarcza energię, ale ochrona przy uszkodzeniu musi zostać domknięta po stronie budynku. Jeśli dojdzie do przebicia fazy na obudowę urządzenia, prąd nie wraca zwykłą metaliczną drogą jak w TN, tylko przez ziemię i uziomy. To zmienia wszystko: od wartości prądu zwarcia po sposób doboru zabezpieczeń.
Ja lubię ten układ porównywać do instalacji, która jest bezpieczna nie dzięki „silnemu uderzeniu prądu”, ale dzięki temu, że awaria zostaje szybko wykryta i odcięta. Z tego wynika najważniejsza praktyczna różnica względem TN: w TT nie wystarczy myśleć o przewodach, trzeba myśleć o całym torze ochronnym.
Jak odróżnić TT od TN w praktyce
Tu najczęściej pojawia się zamieszanie, bo oba układy mogą wyglądać podobnie w rozdzielnicy, a nawet w dokumentacji budynku. Różnica jest jednak zasadnicza: w TN przewód ochronny jest powiązany z siecią zasilającą, a w TT ochronę buduje się niezależnie, z własnym uziomem po stronie odbiorcy.
| Cecha | TT | TN | Co to oznacza w praktyce |
|---|---|---|---|
| Punkt neutralny źródła | Uziemiony | Uziemiony | Oba układy mają odniesienie do ziemi po stronie źródła. |
| Tor ochronny w instalacji odbiorczej | Własny PE i lokalny uziom | PE lub PEN powiązany z siecią | W TT nie opiera się ochrony na przewodzie PEN. |
| Droga prądu przy uszkodzeniu | Przez ziemię | Głównie przewodami sieci | W TT prąd zwarcia zwykle jest dużo mniejszy. |
| Najczęstszy środek ochrony | RCD | Zabezpieczenie nadprądowe, czasem RCD | W TT sam nadprąd rzadko daje pewną ochronę. |
| Mostek N-PE po stronie odbiorczej | Nieprawidłowy | Tylko tam, gdzie wynika z topologii TN-C/TN-C-S | To jeden z najgroźniejszych błędów montażowych. |
W praktyce przy ocenie układu patrzę nie tylko na sam schemat, ale też na to, czy instalacja ma własny uziom, czy przewody ochronne są prowadzone oddzielnie i czy nie ma prób „naprawiania” TT przez łączenie N z PE. To prowadzi wprost do pytania, dlaczego właśnie RCD jest tu tak ważne.
Dlaczego ochrona w TT opiera się głównie na RCD
W TT prąd doziemny zwykle jest za mały, żeby bezpiecznie i pewnie zadziałały same zabezpieczenia nadprądowe. Z opracowań SEP wynika, że pętla zwarcia zamyka się przez ziemię, a jej impedancja bywa liczona w kilku omach, więc przy 230 V prąd uszkodzeniowy często nie osiąga wartości, które gwarantują szybkie wyłączenie przez bezpiecznik czy wyłącznik nadprądowy.
Dlatego podstawą jest wyłącznik różnicowoprądowy. W przewodniku UDT dotyczącym pomiarów dla stacji ładowania warunek skuteczności ochrony w TT zapisano jako RA × IΔn ≤ 50 V. To oznacza, że suma rezystancji uziomu i przewodu ochronnego oraz znamionowy prąd różnicowy RCD muszą razem utrzymać napięcie dotykowe poniżej bezpiecznej granicy.
Jeżeli podstawisz RCD 30 mA, z samego wzoru wychodzi granica około 1667 Ω, ale ja nie traktowałbym tej liczby jako realnego celu projektowego. To tylko warunek formalny. W praktyce liczy się jeszcze zapas na starzenie połączeń, wilgotność gruntu, uszkodzenia mechaniczne i selektywność całej ochrony.
Warto też pamiętać o czasie wyłączenia. Dla obwodów końcowych do 32 A przy 230/400 V w TT mówimy o 0,2 s, a dla obwodów rozdzielczych i obwodów powyżej 32 A o 1 s. Jeżeli wyłączenie realizują zabezpieczenia nadprądowe przy bardzo dobrych połączeniach wyrównawczych, można czasem stosować wartości jak dla TN, ale to jest wyjątek, nie fundament projektu.
Jeśli chcesz zrozumieć TT poprawnie, trzeba przyjąć jedną rzecz bez negocjacji: tu nie „wymusza się” ochrony dużym prądem zwarciowym, tylko projektuje się system, który zadziała mimo tego, że ten prąd jest ograniczony. To prowadzi do kwestii wykonania całej instalacji.
Co musi być poprawnie wykonane w samej instalacji
TT nie wybacza bylejakości. Nawet dobry RCD nie uratuje układu, jeśli uziom jest przypadkowy, połączenia ochronne są nieciągłe, a metalowe części budynku nie są ze sobą wyrównane potencjałowo. Ja zawsze zaczynam od trzech rzeczy: uziomu, PE i połączeń wyrównawczych.
- Uziom powinien być trwały i możliwie stabilny. Najczęściej stosuje się uziom fundamentowy, otokowy albo zestaw prętów, ale dobór zależy od gruntu i konstrukcji budynku.
- Połączenia wyrównawcze główne łączą metalowe elementy obce, takie jak rury, konstrukcje czy zbrojenie, żeby ograniczyć różnice potencjałów.
- Przewód PE musi być prowadzony konsekwentnie, bez przerw i bez improwizowanych połączeń z N.
- RCD trzeba dobrać do charakteru obwodów, a nie wrzucać jednego wspólnego aparatu na cały obiekt tylko dlatego, że tak jest szybciej.
- Ochrona przeciwprzepięciowa jest szczególnie ważna tam, gdzie uziemienie ma istotny wpływ na pracę urządzeń elektronicznych i zasilaczy.
Tu właśnie pojawia się praktyczny detal, o którym wiele osób zapomina: połączenia wyrównawcze nie są dodatkiem estetycznym. One decydują o tym, czy w awarii człowiek dotknie dwóch elementów o podobnym potencjale, czy dwóch punktów o realnie niebezpiecznej różnicy napięć.
W dobrze wykonanej instalacji TT nie szuka się skrótów. Szuka się ciągłości, przewidywalności i zgodności całego układu ochrony. A skoro tak, to trzeba też jasno powiedzieć, jakich błędów lepiej nie popełniać.
Najczęstsze błędy, które widzę na budowie i w modernizacjach
W TT najczęściej psuje się nie sam pomysł, tylko wykonanie. Jeden błąd potrafi zniszczyć całą logikę ochrony, dlatego zawsze uczulam na te same rzeczy.
- Łączenie N z PE w rozdzielnicy albo w gnieździe, jakby instalacja była TN-C.
- Liczenie na to, że sam wyłącznik nadprądowy „załatwi sprawę”, bez sprawdzenia czasu wyłączenia i rzeczywistej impedancji pętli.
- Montowanie jednego RCD na zbyt wiele obwodów, co kończy się losowymi wyłączeniami i utratą selektywności.
- Pomijanie połączeń wyrównawczych przy rurach, konstrukcjach stalowych albo elementach obcych w budynku.
- Robienie uziomu „na oko”, bez pomiaru i bez kontroli ciągłości połączeń.
- Brak protokołów odbiorczych, przez co nikt nie ma pewności, czy układ działa tak, jak został zaprojektowany.
Najbardziej podstępny jest pierwszy błąd. Mostek N-PE może wyglądać „logicznie” osobie przyzwyczajonej do TN, ale w TT zmienia warunki pracy całej ochrony i może wprowadzić niebezpieczne prądy w torze ochronnym. To właśnie dlatego modernizacje są tak ryzykowne, jeśli wykonawca nie rozumie, z jakim układem ma do czynienia.
Gdy ten etap jest opanowany, zostaje już tylko dobre pytanie projektowe: kiedy TT jest rozsądnym wyborem, a kiedy lepiej postawić na inne rozwiązanie?
Kiedy TT ma sens, a kiedy lepiej postawić na inne rozwiązanie
TT ma sens tam, gdzie potrzebujesz własnej, niezależnej drogi ochrony i nie chcesz opierać bezpieczeństwa na parametrach przewodu ochronno-neutralnego z sieci. To bywa rozsądne w obiektach oddalonych, w rozbudowanych instalacjach terenowych albo tam, gdzie lokalne warunki i układ zasilania wymuszają własny uziom po stronie odbiorcy.
To nie jest jednak układ „z automatu lepszy”. W obiektach o dużej liczbie odbiorników, z elektroniką wrażliwą na wyłączenia i z wysokimi wymaganiami ciągłości zasilania, TT wymaga bardzo świadomego projektu: selektywnych RCD, dobrego podziału obwodów i starannego doboru uziemienia. Bez tego oszczędność bywa pozorna.
Ja patrzę na TT pragmatycznie. Jeśli instalacja jest mała, dobrze uziemiona i regularnie sprawdzana, układ działa przewidywalnie. Jeśli jednak ktoś próbuje ciąć koszty na uziomie, połączeniach wyrównawczych i pomiarach, ten układ szybko pokazuje swoje słabsze strony. To nie jest wada samego TT, tylko konsekwencja zignorowania jego logiki.
Przy wyborze rozwiązania nie pytam więc tylko „czy da się to zrobić”, ale raczej „czy da się to utrzymać bezpiecznie przez lata”. To prowadzi już bezpośrednio do odbioru i pomiarów, bo tam wychodzi prawda o instalacji.
Na co sprawdzam przed odbiorem instalacji TT
Przed odbiorem instalacji TT patrzę na trzy obszary: ciągłość toru ochronnego, skuteczność uziemienia i realny czas wyłączenia zabezpieczeń. Bez tego cały system pozostaje tylko teorią na papierze.
- Ciągłość PE i połączeń wyrównawczych w całej instalacji.
- Rezystancję uziomu oraz jakość połączeń do głównej szyny wyrównawczej.
- Test RCD, najlepiej z potwierdzeniem czasu zadziałania przy właściwym prądzie próbny.
- Opis obwodów w rozdzielnicy, żeby było jasne, który aparat chroni który obwód.
- Brak nieprawidłowych mostków N-PE po stronie odbiorczej.
- Protokół pomiarów, który da się odczytać bez zgadywania.
W praktyce ważny jest też sposób sprawdzania RCD. W opracowaniach SEP spotkasz zalecenie wykonywania próby prądem 5 × IΔn, co daje sensowną weryfikację czasu wyłączenia, a nie tylko „kliknięcia” aparatu. To właśnie na tym etapie wychodzi, czy instalacja ma realną ochronę, czy tylko poprawnie wyglądające komponenty.
Jeśli mam zostawić jedną najważniejszą myśl, to tę: TT działa dobrze wtedy, gdy każdy element układu ochrony jest spójny z pozostałymi. Uziom, PE, połączenia wyrównawcze, RCD i pomiary muszą grać razem. Gdy któryś z tych składników jest traktowany po macoszemu, bezpieczeństwo zaczyna się sypać dokładnie tam, gdzie najbardziej liczy się pewność działania.
