Moc pozorna to jeden z tych terminów elektrycznych, które brzmią sucho, ale w praktyce decydują o tym, czy zasilacz, UPS, agregat albo transformator faktycznie udźwignie obciążenie. W tym tekście wyjaśniam prosto, czym jest kVA, jak odróżnić je od kW i kVAR, jak liczyć je w instalacji jednofazowej i trójfazowej oraz na co zwracać uwagę, żeby nie przewymiarować albo nie przeszacować sprzętu.
Najważniejsze fakty o mocy pozornej w kilku punktach
- kVA opisuje moc pozorną, czyli obciążenie widziane przez źródło zasilania, a nie samą użyteczną pracę urządzenia.
- Relacja między kW i kVA zależy od współczynnika mocy, czyli cosφ lub PF.
- W instalacji jednofazowej liczę zwykle U × I, a w trójfazowej dla układu zrównoważonego √3 × U × I.
- Najbardziej na kVA patrzę przy doborze UPS-ów, agregatów, transformatorów i obciążeń z silnikami albo elektroniką z zasilaczami impulsowymi.
- Same kVA nie wystarczą, jeśli liczy się prąd rozruchowy, harmoniczne albo nierówne obciążenie faz.
Czym jest moc pozorna i dlaczego w praktyce nie kończy tematu

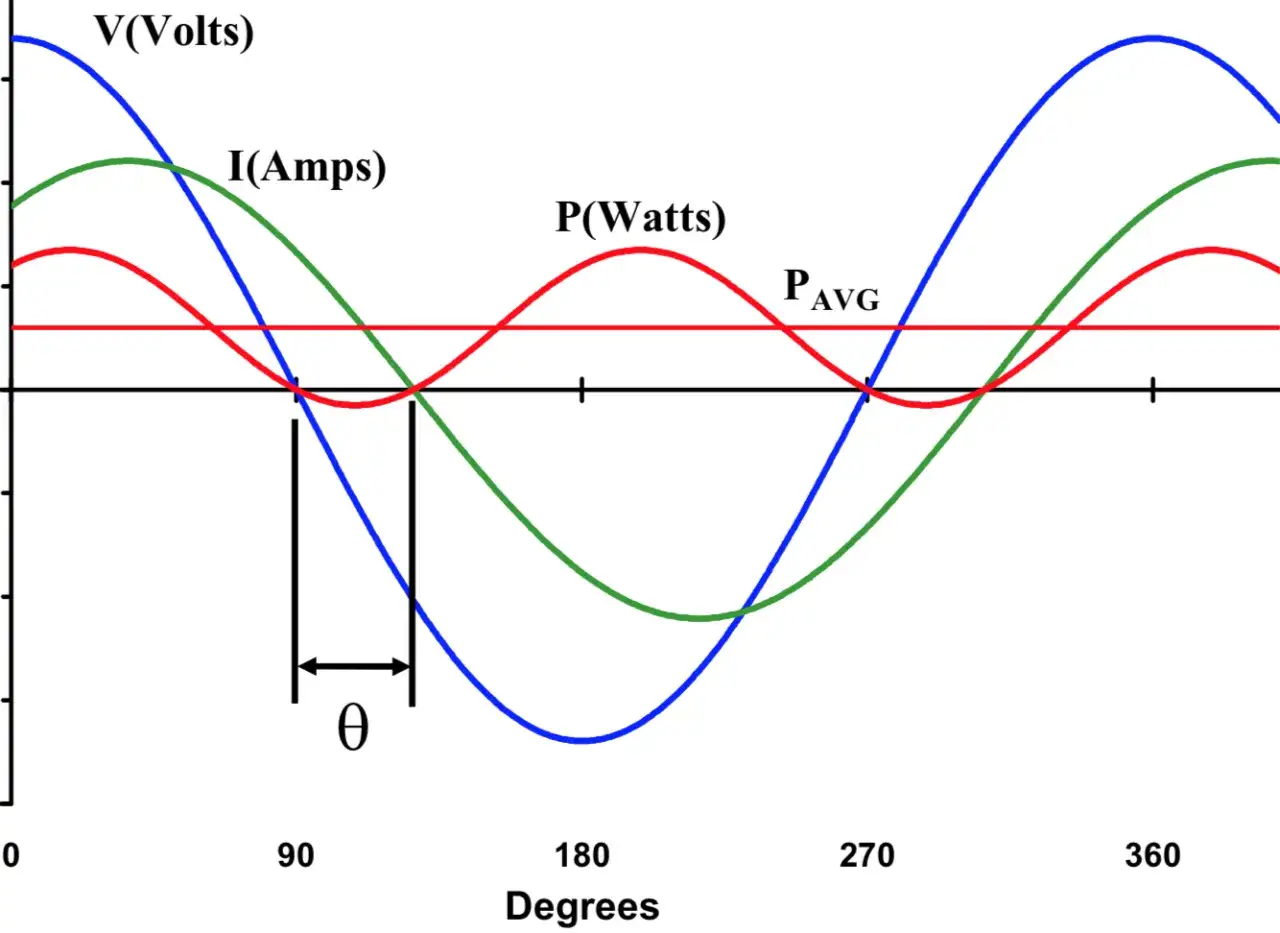

Moc pozorna to całkowite „zapotrzażebowanie” układu prądu przemiennego widziane przez źródło zasilania. Mierzy się ją w VA lub kVA i obejmuje zarówno część, która rzeczywiście wykonuje pracę, jak i tę, która tylko krąży między źródłem a odbiornikiem. Właśnie dlatego sama wartość kVA nie mówi jeszcze, ile energii urządzenie zamienia w ruch, ciepło, światło czy obliczenia.
W praktyce traktuję kVA jako parametr, który mówi mi: czy zasilanie wytrzyma prąd i obciążenie elektryczne. To ważne zwłaszcza tam, gdzie w grę wchodzi elektronika, silniki, transformatory albo mieszane obciążenia. Dwa urządzenia mogą pobierać podobną moc czynną, ale to z gorszym współczynnikiem mocy będzie bardziej obciążało instalację.
To rozróżnienie dobrze porządkuje całą resztę tematu. Gdy już wiem, co oznacza kVA, mogę sensownie porównać je z kW i zrozumieć, dlaczego oba parametry pojawiają się w kartach katalogowych.
Jak odróżnić kVA od kW i kVAR bez pomyłek

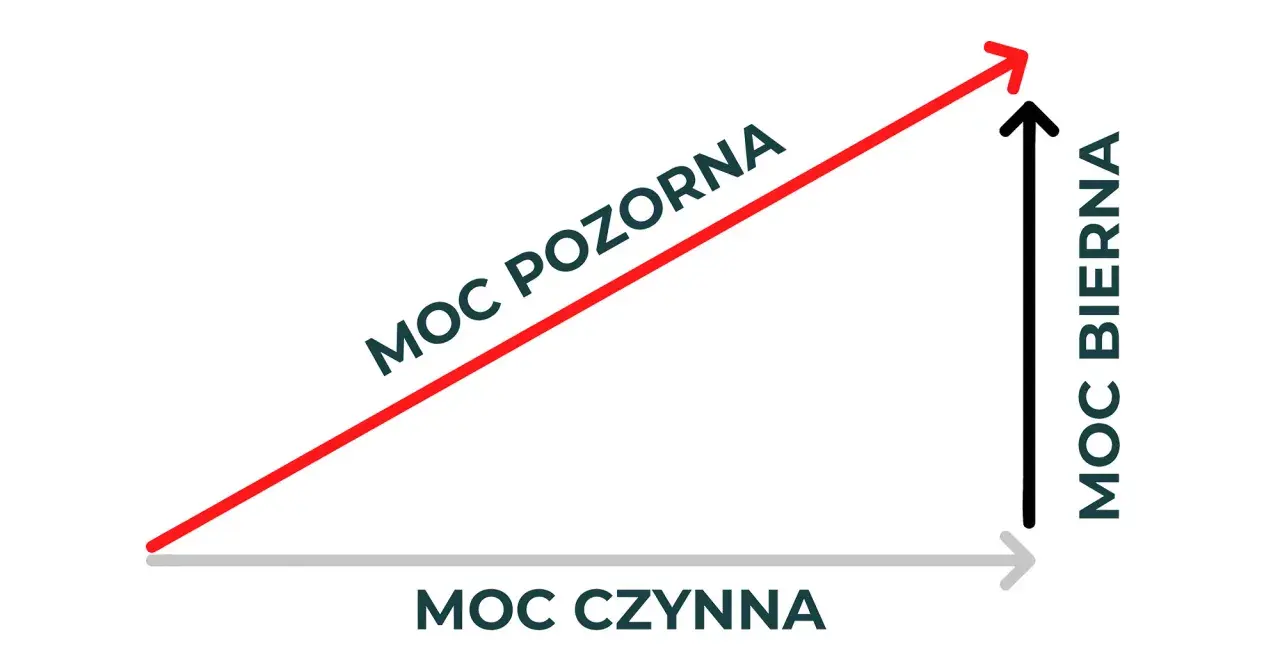

Najczęstszy błąd polega na traktowaniu tych jednostek jak zamienników. Tak nie działa układ AC. kW opisuje moc czynną, czyli tę część energii, która realnie wykonuje pracę. kVAR to moc bierna, związana z polem magnetycznym i elektrycznym, a kVA pokazuje całość widzianą przez sieć.
| Wielkość | Co opisuje | Jednostka | Po co jest ważna |
|---|---|---|---|
| Moc czynna | Rzeczywista praca, ciepło, ruch, światło | kW | Pomaga ocenić efekt użytkowy urządzenia |
| Moc bierna | Wymianę energii w polach elektrycznych i magnetycznych | kVAR | Wpływa na prąd w instalacji i współczynnik mocy |
| Moc pozorna | Całkowite obciążenie elektryczne układu | kVA | Kluczowa przy doborze zasilania, UPS-a i transformatora |
Jeśli urządzenie ma PF 0,8, to z 10 kVA uzyskasz tylko 8 kW mocy czynnej. Jeśli PF spada do 0,6, z tych samych 10 kVA zostaje 6 kW. To właśnie dlatego dwa sprzęty o tej samej wartości kVA mogą zachowywać się w instalacji zupełnie inaczej.
W praktyce patrzę więc na obie liczby jednocześnie. Jedna mówi, ile obciążenia „widzi” sieć, a druga, ile z tej energii faktycznie wykorzystuje odbiornik. Z tego miejsca naturalnie przechodzi się do liczenia w konkretnych układach.
Jak przeliczyć moc pozorną w instalacji jednofazowej i trójfazowej
W instalacji jednofazowej sprawa jest prosta: S = U × I. Jeśli masz 230 V i 10 A, otrzymujesz 2300 VA, czyli 2,3 kVA. To szybki sposób na ocenę, czy zasilacz albo gniazdo nie pracuje już na granicy swoich możliwości.
W układzie trójfazowym dla obciążenia zrównoważonego stosuję wzór S = √3 × U × I. Przykład: 400 V i 16 A daje około 11,1 kVA. To ważne, bo wiele osób patrzy tylko na ampery i nie docenia, jak szybko rośnie całkowite obciążenie przy trzech fazach.
| Przykład | Dane wejściowe | Wynik |
|---|---|---|
| Jedna faza | 230 V, 10 A | 2,3 kVA |
| Trzy fazy | 400 V, 16 A | 11,1 kVA |
| Moc czynna z PF | 10 kVA, PF 0,8 | 8 kW |
| Moc pozorna z kW | 5 kW, PF 0,9 | 5,56 kVA |
Tu warto dodać jedną rzecz, o której często się zapomina: wzór trójfazowy zakłada układ zrównoważony. Jeśli fazy są obciążone nierówno, to samo „sumaryczne kVA” nie mówi jeszcze wszystkiego. Wtedy sprawdzam każdą fazę osobno, bo lokalne przeciążenie potrafi wyjść wcześniej niż problem globalny.
Gdy ten rachunek mam już pod ręką, mogę przejść do praktyki, czyli doboru urządzeń, w których kVA ma realne znaczenie.
Gdzie kVA ma największe znaczenie przy doborze sprzętu
Najczęściej patrzę na kVA przy urządzeniach, które mają zasilić coś wrażliwego albo kosztownego. To nie jest abstrakcyjny parametr z dokumentacji, tylko konkretna informacja o tym, czy sprzęt poradzi sobie z prądem i charakterem obciążenia.
| Urządzenie | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| UPS | kVA i kW jednocześnie | Elektronika zwykle ma wyższy PF, ale trzeba mieć zapas na skoki obciążenia |
| Agregat prądotwórczy | kVA, prąd rozruchowy, typ obciążenia | Silniki i sprężarki potrafią pobrać znacznie więcej przy starcie |
| Transformator | Moc w kVA i dopuszczalne nagrzewanie | Tu liczy się, ile energii można bezpiecznie przenieść przez uzwojenia |
| Serwerownia i elektronika IT | PF, kVA i charakter zasilaczy | Zasilacze impulsowe mogą mocno zmieniać prąd pobierany z sieci |
| Silniki i pompy | kVA startowe i robocze | Rozruch bywa krótszy niż praca, ale elektrycznie jest najbardziej wymagający |
Jeśli mam do czynienia z urządzeniem opisanym jako 3 kVA przy PF 0,9, to wiem, że realnie mówimy o około 2,7 kW mocy czynnej. Taki detal bywa decydujący, bo zbyt optymistyczny dobór kończy się przeciążeniem albo wyłączeniem zabezpieczeń w najmniej wygodnym momencie.
Właśnie tu wychodzi, że sama moc katalogowa to za mało. Trzeba jeszcze unikać błędów, które psują cały bilans instalacji.
Najczęstsze błędy przy ocenie obciążenia
Najbardziej typowy błąd widzę wtedy, gdy ktoś porównuje kVA z kW tak, jakby były tym samym. Drugi klasyk to pomijanie współczynnika mocy. Jeśli PF jest niski, instalacja musi dostarczyć więcej prądu, żeby uzyskać tę samą moc czynną.
- Ignorowanie PF - urządzenie może mieć „niewielkie” kW, ale dużą moc pozorną.
- Liczenie tylko średniego poboru - rozruch silnika albo impulsowe obciążenie potrafią podbić chwilowy prąd wielokrotnie.
- Patrzenie wyłącznie na sumę urządzeń - w trójfazie liczy się też rozkład obciążenia między fazami.
- Brak zapasu - zbyt ciasny dobór sprzętu kończy się grzaniem, hałasem i częstszymi awariami.
- Mylenie mocy z energią - kVA nie mówi, ile zapłacisz za kWh, tylko jak mocno obciążasz źródło.
Praktyczny przykład: urządzenie pobierające 8 kW przy PF 0,8 wymaga 10 kVA. Jeśli ktoś policzy tylko 8 kW, dobór będzie zbyt mały o 20 procent. To już nie jest kosmetyka, tylko różnica, która realnie zmienia zachowanie całej instalacji.
Żeby nie wpadać w te pułapki, patrzę jeszcze na kilka dodatkowych parametrów, które często decydują bardziej niż sama nazwa jednostki.
Na co patrzę poza samym kVA, żeby instalacja działała bez niespodzianek
Jeżeli mam ocenić instalację uczciwie, nie zatrzymuję się na jednej liczbie. kVA jest ważne, ale nie jest samotnym wyrocznią. Zawsze sprawdzam, jaki jest współczynnik mocy, czy obciążenie jest liniowe, jak duży będzie prąd rozruchowy i czy fazy są równomiernie dociążone.
W sprzęcie z elektroniką impulsową i w środowiskach z wieloma zasilaczami zwracam też uwagę na harmoniczne. To zjawisko oznacza, że prąd nie płynie idealnie sinusoidalnie, co zwiększa straty i może podnosić temperaturę przewodów oraz transformatorów. Dla użytkownika końcowego wniosek jest prosty: czasem instalacja „na papierze” wygląda dobrze, ale w praktyce pracuje gorzej, niż sugeruje sama suma kVA.
Jeśli miałbym zostawić jedną regułę, byłaby taka: najpierw policz obciążenie w kVA, potem sprawdź PF, a dopiero na końcu oceniaj, czy źródło zasilania ma zdrowy zapas. Taki porządek myślenia oszczędza i pieniądze, i nerwy, zwłaszcza przy UPS-ach, agregatach i urządzeniach z silnikami.
W codziennej praktyce właśnie to daje najlepszy efekt: nie polowanie na większą moc „na wszelki wypadek”, tylko świadomy dobór oparty na realnym obciążeniu, charakterze urządzeń i marginesie bezpieczeństwa.
