Prawo Faradaya wyjaśnia jedno z najważniejszych zjawisk w elektryce: jak zmienne pole magnetyczne potrafi wytworzyć napięcie w przewodniku. To właśnie na tej zasadzie działają generatory, transformatory, ładowarki indukcyjne i wiele rozwiązań, z których korzystamy codziennie bez zastanowienia. Gdy rozumie się ten mechanizm, dużo łatwiej ocenić, skąd bierze się energia, dlaczego cewka reaguje na zmianę prądu i od czego naprawdę zależy skuteczność takich układów.
Najważniejsze rzeczy, które warto wiedzieć o indukcji elektromagnetycznej
- Nie sam magnes, lecz zmiana pola wywołuje napięcie indukowane.
- Wzór opisujący zjawisko łączy napięcie z tempem zmian strumienia magnetycznego oraz liczbą zwojów cewki.
- Kierunek prądu indukowanego nie jest przypadkowy, tylko przeciwdziała zmianie, która go wywołała.
- Zjawisko działa w generatorach, transformatorach, ładowaniu bezprzewodowym i urządzeniach grzewczych.
- Skuteczność układu zależy od geometrii cewki, odległości, rdzenia i szybkości zmian pola.
Na czym polega indukcja elektromagnetyczna
Gdy tłumaczę to zjawisko, zaczynam od prostego rozróżnienia: prąd nie pojawia się dlatego, że w pobliżu jest magnes, tylko dlatego, że zmienia się strumień pola magnetycznego obejmujący obwód. To może być efekt ruchu magnesu, ruchu przewodnika, zmian prądu w sąsiedniej cewce albo zmiany ustawienia całego układu względem pola.
W praktyce oznacza to, że przewodnik „reaguje” na zmianę. Jeśli układ stoi nieruchomo, a pole magnetyczne jest stałe, nie ma impulsu do pojawienia się napięcia indukowanego. Jeśli jednak coś się przesuwa, obraca albo zmienia natężenie pola, w obwodzie pojawia się siła elektromotoryczna, czyli napięcie wynikające z samej indukcji. To fundament działania wielu urządzeń energetycznych i elektronicznych.
Najkrócej mówiąc: indukcja elektromagnetyczna to zamiana zmian pola magnetycznego na energię elektryczną. Właśnie dlatego zjawisko jest tak ważne w energetyce, elektronice użytkowej i sprzęcie, który ma pracować bez bezpośredniego styku między źródłem a odbiornikiem. Następny krok to już konkret: jak zapisać ten mechanizm wzorem i co z niego wynika.
Jak czytać wzór i co oznaczają symbole
Najczęściej spotkasz zapis: ε = -N · dΦ/dt. Nie trzeba być fizykiem, żeby go odczytać, ale warto wiedzieć, co oznacza każdy element, bo właśnie w tym wzorze ukrywa się cała logika zjawiska. Symbol ε oznacza siłę elektromotoryczną indukcji, N to liczba zwojów cewki, a dΦ/dt mówi, jak szybko zmienia się strumień magnetyczny w czasie.
| Symbol | Znaczenie | Co ma największy wpływ |
|---|---|---|
| ε | Siła elektromotoryczna indukcji | Szybkość zmian pola i liczba zwojów |
| N | Liczba zwojów cewki | Im więcej zwojów, tym większe napięcie |
| Φ | Strumień magnetyczny | Indukcja pola, powierzchnia i kąt ustawienia |
| B | Indukcja magnetyczna | Siła pola magnetycznego |
| S | Powierzchnia obejmowana przez obwód | Większa powierzchnia zwykle daje większy strumień |
| α | Kąt ustawienia pola do powierzchni | Najmocniejszy efekt przy korzystnym ustawieniu cewki |

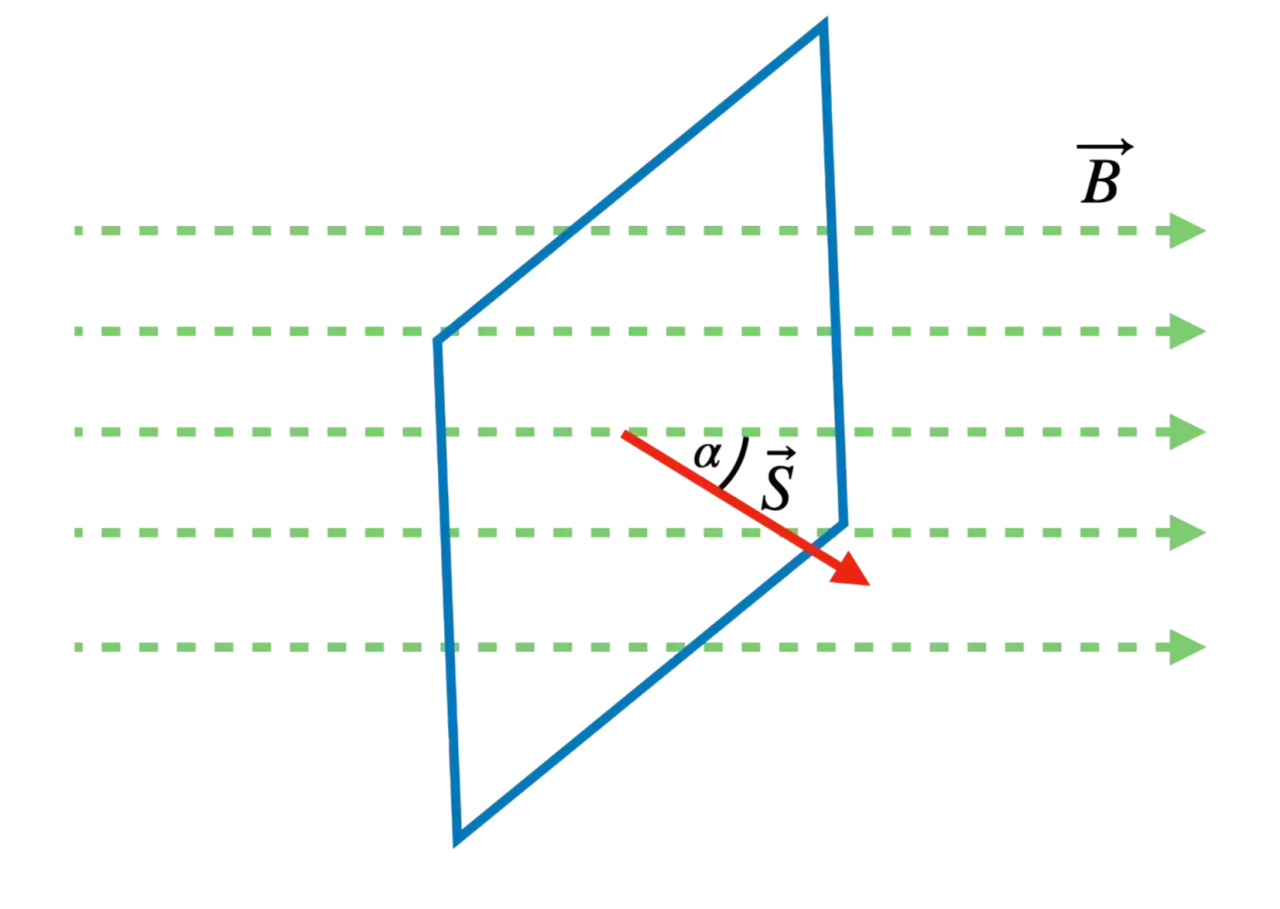

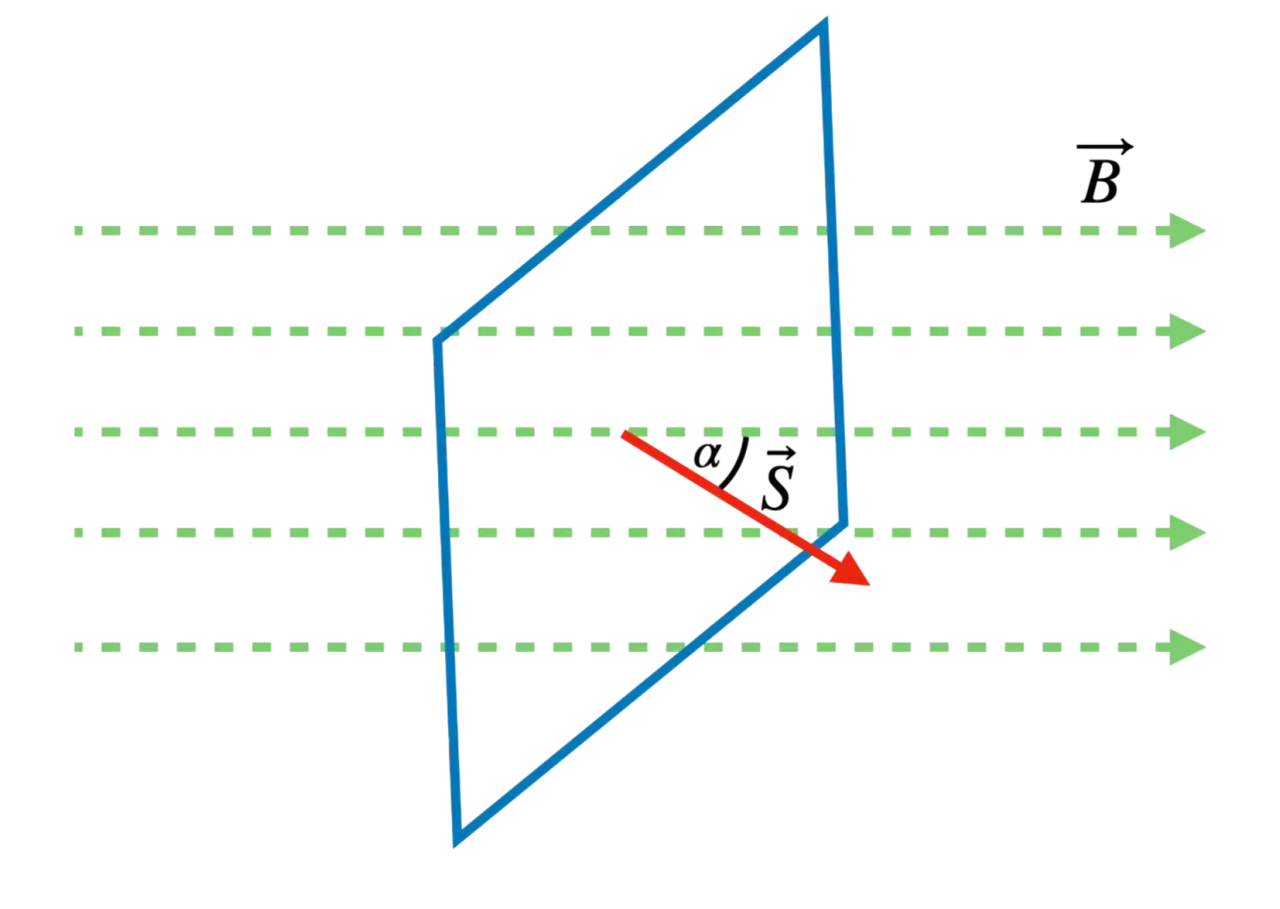

Strumień magnetyczny można uprościć do zależności Φ = B · S · cos α. To daje bardzo praktyczną wskazówkę: efekt rośnie nie tylko wtedy, gdy pole jest silniejsze, ale też wtedy, gdy zwiększasz powierzchnię pętli, liczbę zwojów albo tempo zmian. Znak minus we wzorze nie jest ozdobą. On pokazuje, że układ nie „pomaga” zmianie, tylko się jej przeciwstawia.
Właśnie z tego wynika intuicja, którą warto zapamiętać: liczy się szybkość zmiany, a nie sam fakt istnienia pola. Jeśli ten detal jest jasny, łatwiej zrozumieć, dlaczego jedna cewka wzmacnia efekt, a inna niemal go tłumi.
Dlaczego cewka sama na siebie oddziałuje
W praktyce bardzo ważne są dwa bliskie, ale nie tożsame mechanizmy: indukcja własna i indukcja wzajemna. Pierwsza dotyczy sytuacji, gdy zmiana prądu w danej cewce wywołuje napięcie w tej samej cewce. Druga pojawia się wtedy, gdy jedna cewka wpływa na drugą, zwykle znajdującą się blisko niej. To różnica, która ma ogromne znaczenie w elektronice i energetyce.
| Rodzaj | Co wywołuje efekt | Gdzie spotykasz to najczęściej | Po co to ma znaczenie |
|---|---|---|---|
| Indukcja własna | Zmiana prądu we własnej cewce | Dławiki, cewki, zasilacze, obwody impulsowe | Stabilizacja, opóźnianie zmian, filtrowanie |
| Indukcja wzajemna | Zmiana pola jednej cewki wpływa na drugą | Transformatory, ładowarki indukcyjne, zapłon | Przekaz energii między obwodami |
Tu bardzo dobrze widać sens prawa Lenza: indukowane napięcie przeciwdziała zmianie, która je wywołała. Jeśli prąd w cewce rośnie, układ „broni się” przed tym wzrostem. Jeśli prąd maleje, cewka próbuje go podtrzymać. Dla elektronika to nie jest detal teoretyczny, tylko realny warunek działania układów impulsowych, cewek zapłonowych czy filtrów zasilania.
Ja patrzę na to tak: cewka nie jest bierna. Ona zachowuje się jak element, który pamięta, co działo się przed chwilą, i reaguje na zmianę z opóźnieniem. Z tego właśnie powodu w technice tak często używa się rdzeni ferromagnetycznych, odpowiedniego doboru liczby zwojów i możliwie ciasnego sprzężenia między uzwojeniami.
Gdzie to spotkasz w technice i energetyce
Jeśli chcesz zobaczyć to zjawisko bez laboratoryjnego sprzętu, wystarczy spojrzeć na kilka urządzeń, z których korzysta się codziennie. W każdym z nich zmiana pola magnetycznego zamienia energię mechaniczną albo elektryczną na użyteczny efekt: napięcie, ciepło, ruch lub sygnał. To nie jest teoria z podręcznika, tylko fundament wielu popularnych technologii.
| Zastosowanie | Jak wykorzystuje zjawisko | Co jest najważniejsze w praktyce |
|---|---|---|
| Generator i alternator | Ruch cewki lub magnesu w polu magnetycznym wytwarza napięcie | Im lepsza zmiana strumienia, tym sprawniejsze wytwarzanie energii |
| Transformator | Zmienne pole w uzwojeniu pierwotnym indukuje napięcie w wtórnym | Liczą się częstotliwość, liczba zwojów i jakość sprzężenia |
| Ładowanie bezprzewodowe | Dwie cewki wymieniają energię przez zmienne pole | Decydują ustawienie cewek, odległość i straty cieplne |
| Płyta indukcyjna | Pole wywołuje prądy wirowe w dnie naczynia, a te zamieniają się w ciepło | Potrzebne są odpowiednie naczynia i dobra przewodność materiału |
| Mikrofon dynamiczny i przetworniki ruchome | Drgania membrany poruszają cewkę w polu magnetycznym | Ważna jest czułość, masa elementów ruchomych i stabilność pola |
Najciekawsze jest to, że ta sama zasada może pracować zupełnie inaczej zależnie od zastosowania. W generatorze chcesz uzyskać energię elektryczną z ruchu. W transformatorze zależy ci na bezpiecznym przeniesieniu energii między obwodami. W płycie indukcyjnej celem jest już nie napięcie, lecz nagrzanie materiału. Mechanizm jest ten sam, ale funkcja urządzenia zupełnie inna.
Właśnie dlatego tak dobrze widać tu zależność między fizyką a praktyką użytkową. Kiedy rozumiesz zasadę działania, dużo łatwiej ocenić, czy dane urządzenie pracuje wydajnie, gdzie traci energię i dlaczego czasem wymaga bardzo precyzyjnego ustawienia elementów względem siebie.
Najczęstsze błędy w rozumieniu tego zjawiska
Najbardziej typowy błąd, jaki widzę, polega na utożsamianiu indukcji z samą obecnością magnesu. To skrót myślowy, który dobrze brzmi tylko na pierwszym etapie nauki. W rzeczywistości stałe pole magnetyczne nie wystarcza. Potrzebna jest zmiana strumienia, czyli coś musi się dziać w czasie.
- „Silniejszy magnes zawsze daje większy efekt” - nie zawsze, bo bez zmiany położenia lub natężenia pola napięcie może nie powstać.
- „Prąd pojawia się sam z siebie” - nie, energia musi skądś przyjść, zwykle z pracy mechanicznej albo zasilania układu.
- „Kierunek prądu jest przypadkowy” - nie, zgodnie z prawem Lenza układ przeciwdziała zmianie.
- „Więcej zwojów zawsze rozwiązuje problem” - nie, bo liczą się też opór, straty cieplne i częstotliwość pracy.
- „Odległość nie ma większego znaczenia” - ma ogromne, zwłaszcza w ładowaniu indukcyjnym i transformatorach o słabszym sprzężeniu.
Jest jeszcze jeden praktyczny błąd: pomijanie strat energii. W realnym układzie część energii zamienia się w ciepło, część ginie na rezystancji przewodów, a część rozprasza się przez niedoskonałe sprzężenie magnetyczne. Dlatego w technice nie wystarczy znać sam wzór. Trzeba jeszcze umieć odczytać, co ogranicza sprawność.
Jeśli ten fragment odczytasz poprawnie, od razu łatwiej będzie ci oceniać rzeczywiste urządzenia, a nie tylko ich opis marketingowy. I właśnie do tego prowadzi ostatnia część: do praktycznej interpretacji, która przydaje się przy wyborze sprzętu i przy analizie pracy układów energetycznych.
Co zostaje po zrozumieniu tego prawa i gdzie najłatwiej zobaczyć je w praktyce
Gdy sprowadzę cały temat do jednej myśli, brzmi ona tak: najważniejsza jest zmiana strumienia magnetycznego, a nie sam magnes. To zdanie porządkuje większość nieporozumień i od razu tłumaczy, dlaczego cewka reaguje inaczej na ruch, inaczej na częstotliwość, a inaczej na odległość czy ustawienie względem pola.
- Jeśli chcesz większego napięcia, szukaj szybszej zmiany pola albo większej liczby zwojów.
- Jeśli chcesz lepszego transferu energii, pilnuj małej odległości i dobrego sprzężenia cewek.
- Jeśli zależy ci na sprawności, zwracaj uwagę na straty cieplne i materiał rdzenia.
- Jeśli diagnozujesz układ, sprawdź kierunek zmian, a nie tylko sam poziom pola.
W praktyce to właśnie ten sposób myślenia najczęściej odróżnia poprawne rozumienie indukcji od powierzchownego opisu. Kiedy widzisz generator, transformator, ładowarkę bezprzewodową albo płytę indukcyjną, nie pytaj tylko „czy jest magnes?”, ale przede wszystkim „co tu się zmienia i jak ta zmiana jest wykorzystana”.
