Najważniejsze rzeczy, które warto wiedzieć zanim użyjesz go w układzie mocy
- To element z rodziny SCR, który po wyzwoleniu pozostaje w stanie przewodzenia, dopóki prąd nie spadnie poniżej progu podtrzymania albo nie pojawi się naturalne przejście przez zero w AC.
- Najlepiej sprawdza się w prostym przełączaniu dużych mocy: prostownikach sterowanych, ściemniaczach, soft-startach, SSR-ach i układach zabezpieczenia przeciwprzepięciowego.
- Nie służy do płynnej regulacji jak tranzystor liniowy; to raczej przełącznik „włącz / wyłącz” z bardzo konkretnymi zasadami pracy.
- Przy doborze liczą się nie tylko ampery i wolty, ale też prąd bramki, dI/dt, dv/dt, temperatura i sposób gaszenia przepięć.
- W DC bez dodatkowego obwodu wyłączającego potrafi być kłopotliwy, bo sam z siebie nie „odpuszcza” po impulsie sterującym.
Jak działa tyrystor i dlaczego zachowuje się jak zatrzask
W środku znajduje się struktura czterowarstwowa p-n-p-n z trzema złączami, a SCR, czyli silicon-controlled rectifier, zachowuje się jak przełącznik, który po krótkim impulsie na bramce przechodzi z blokowania w przewodzenie. Od tego momentu sterowanie bramką przestaje mieć znaczenie tak długo, jak długo przez element płynie odpowiednio duży prąd. W praktyce kluczowe są dwa progi: prąd zatrzasku, czyli minimalny prąd potrzebny tuż po włączeniu, oraz prąd podtrzymania, poniżej którego układ gaśnie.

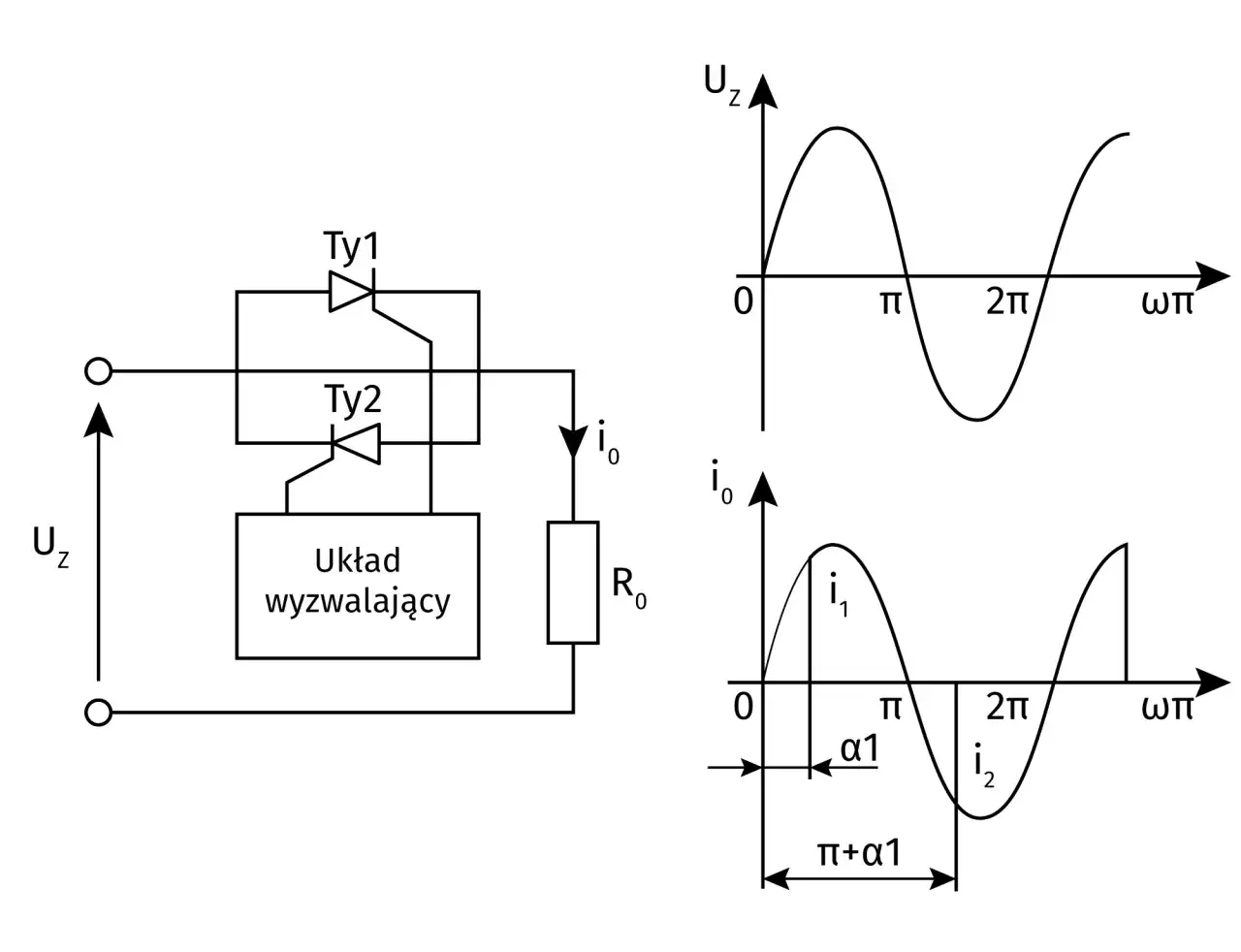

To właśnie dlatego w obwodach AC sprawa bywa wygodna: przy każdym przejściu sinusoidy przez zero element naturalnie się wyłącza, a potem można go znów wyzwolić w wybranym momencie półokresu. W DC sytuacja jest mniej komfortowa, bo bez przerwania obwodu albo dodatkowej komutacji nie ma prostego sposobu, żeby go wyłączyć samym sygnałem bramki. Ta różnica decyduje o tym, gdzie taki układ jest genialnie prosty, a gdzie staje się problematyczny.
Gdzie ten element sprawdza się najlepiej
Najbardziej lubię go tam, gdzie trzeba przełączać spore moce bez mechanicznych styków. W sterowaniu fazowym można nim regulować energię w grzałkach, prostych regulatorach mocy i klasycznych ściemniaczach sieciowych. W wersjach przemysłowych trafia do prostowników sterowanych, miękkiego startu silników, zasilaczy warsztatowych, ładowarek dużej mocy oraz solid-state relay, czyli przekaźników półprzewodnikowych.
W praktyce ma przewagę wszędzie tam, gdzie ważna jest odporność na udary prądowe i powtarzalność działania. To nie jest element do finezyjnej modulacji sygnału, tylko do pewnego przełączania energii. Jeżeli projekt wymaga krótkiego czasu reakcji, dużej trwałości i pracy przy wysokim napięciu sieciowym, ten kierunek bywa po prostu rozsądniejszy niż przekaźnik elektromechaniczny.
Warto też pamiętać o zastosowaniach ochronnych. W niektórych układach stosuje się go jako element typu crowbar, czyli szybkie zwarcie ochronne, które po wykryciu niebezpiecznego wzrostu napięcia przejmuje energię i chroni resztę elektroniki. To nie jest eleganckie rozwiązanie „na wszystko”, ale w zabezpieczeniach bywa bardzo skuteczne.
Jak dobrać odpowiedni model do projektu
Dobór zaczynam od napięcia i prądu, ale na tym nie kończę. Najważniejsze jest to, żeby parametry katalogowe nie tylko „pasowały na papierze”, lecz zostawiały realny margines na warunki sieci, temperaturę i przepięcia. W zasilaniu z 230 V AC nie patrzę wyłącznie na wartość skuteczną, bo po drodze pojawiają się skoki, szpilki i indukcyjne odbicia od silników, cewek czy transformatorów.
Napięcie i prąd
Jeśli element ma pracować z dużym obciążeniem, sprawdzam dwa zapisy: dopuszczalne napięcie blokowania i prąd RMS lub średni dla konkretnej obudowy. Sam prąd nominalny nie wystarczy, bo równie ważne są straty na przewodzeniu i możliwość odprowadzenia ciepła z układu. Praktycznie rzecz biorąc, im bardziej „brudny” jest układ zasilania, tym większy zapas warto zostawić.
Sterowanie bramki
Brama nie służy do zasilania elementu, tylko do jego wyzwolenia. Liczy się tu prąd wyzwalania, czas impulsu i polaryzacja sygnału. Jeśli impuls jest za słaby, układ może włączyć się niestabilnie albo tylko częściowo, a to prosta droga do grzania i losowych awarii. W praktyce wolę poprawnie dobrany driver niż „na styk” obliczony rezystor w sterowaniu.
Przeczytaj również: Podłączenie różnicówki bez uziemienia - Jak zrobić to bezpiecznie?
Ciepło i przepięcia
To jeden z tych tematów, które początkujący regularnie bagatelizują. Strata mocy na złączu, radiator, pasta termiczna, izolacja od chassis i ochrona przed skokami napięcia często decydują bardziej o trwałości niż sam numer katalogowy. Jeżeli obciążenie ma charakter indukcyjny, warto przewidzieć układ gaszenia przepięć, bo bez niego dI/dt i dv/dt potrafią narobić szkód szybciej, niż wygląda to w symulacji.
Gdy projekt ma pracować długo i bezobsługowo, patrzę także na obudowę, dopuszczalną temperaturę złącza i sposób montażu. Element mocy rzadko przegrywa dlatego, że „nie umiał przewodzić”. Najczęściej przegrywa dlatego, że nikt nie zadbał o termikę albo o warunki przełączania.
Czym różni się od triaka, tranzystora i przekaźnika
Tu najłatwiej o pomyłkę, bo wszystkie te rozwiązania służą do przełączania energii, ale robią to zupełnie inaczej. Ja porównuję je przede wszystkim pod kątem kierunku przewodzenia, sposobu wyłączania i odporności na ciężkie warunki pracy.
| Element | Jak pracuje | Wyłączanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|---|
| SCR | Jednokierunkowo, po impulsie na bramkę | Naturalnie przy spadku prądu do zera lub poniżej progu podtrzymania | Prostowniki sterowane, soft-start, SSR, duża moc | Nie lubi pracy w DC bez dodatkowej komutacji |
| Triak | Dwukierunkowo, wygodny w AC | Również przy przejściu przez zero | Ściemniacze, małe i średnie obciążenia sieciowe | Przy większych prądach i ciężkich obciążeniach bywa mniej odporny |
| Tranzystor MOSFET lub IGBT | Pełna kontrola przewodzenia | Natychmiast po odcięciu sterowania | Przetwornice, PWM, szybka regulacja | Wymaga bardziej rozbudowanego sterowania i innej filozofii projektu |
| Przekaźnik | Mechaniczny styk z separacją galwaniczną | Po rozłączeniu cewki | Proste przełączanie z pełną izolacją | Zużycie styków, hałas, wolniejsza praca |
Jeśli zależy mi na pracy sieciowej i prostym sterowaniu dużym prądem, wybór często pada właśnie na SCR. Jeśli potrzebuję płynnej regulacji, szybkiego PWM albo dwukierunkowego przełączania małych obciążeń, częściej wygrają inne technologie. To porównanie dobrze pokazuje, że nie chodzi o „lepszy” lub „gorszy” element, tylko o dopasowanie do zadania.
Najczęstsze błędy przy projektowaniu i serwisie
Najpoważniejszy błąd to założenie, że impuls na bramce załatwia sprawę od początku do końca. Nie załatwia. Jeśli prąd obciążenia jest zbyt mały, element może się nie zatrzasnąć, a jeśli jest zbyt duży i źle odprowadzany termicznie, przewodzenie skończy się przegrzaniem. W serwisie widzę też regularnie mylenie uszkodzenia z niewłaściwym sterowaniem: objaw wygląda podobnie, ale przyczyna bywa zupełnie inna.
- Użycie w obwodzie stałoprądowym bez planu na wyłączenie.
- Brak zapasu napięciowego przy obciążeniach indukcyjnych.
- Ignorowanie prądu bramki i zbyt słaby driver.
- Pomijanie radiatora albo zbyt mała powierzchnia chłodzenia.
- Brak ochrony przeciwprzepięciowej, szczególnie przy silnikach i transformatorach.
Drugi częsty problem to przesadne uproszczenie charakterystyki. Taki przełącznik nie jest idealną „kostką ON/OFF”, tylko elementem, który pracuje poprawnie pod pewnymi warunkami granicznymi. Gdy projektuje się go bez uwzględnienia dynamiki obciążenia, kończy się to niestabilnym załączaniem, fałszywymi wyzwoleniami albo losowym grzaniem. A wtedy winny wydaje się sam element, choć problem leży w topologii całego układu.
Co warto sprawdzić przed zakupem i montażem
Przed wyborem patrzę na trzy rzeczy: parametry elektryczne, sposób montażu i realne środowisko pracy. To brzmi banalnie, ale właśnie tutaj najczęściej zapadają decyzje, które potem decydują o awarii po kilku godzinach albo o stabilnej pracy przez lata. Jeśli układ ma pracować w sprzęcie AGD, zasilaczu, automatyce budynkowej albo sterowaniu silnikiem, warto myśleć nie tylko o nominalnym obciążeniu, lecz także o rozruchu, przepięciach i temperaturze otoczenia.
- Sprawdź, czy obciążenie jest AC czy DC.
- Zweryfikuj, czy potrzebujesz przełączania jednokierunkowego, czy dwukierunkowego.
- Porównaj prąd pracy ciągłej z prądem rozruchowym.
- Upewnij się, że driver dostarcza odpowiedni impuls bramki.
- Zaplanuj chłodzenie i zabezpieczenie przed przepięciami.
Jeśli mam sprowadzić temat do jednego praktycznego wniosku, to jest on prosty: ten element świetnie działa wtedy, gdy projekt szanuje jego naturę, a nie próbuje traktować go jak uniwersalnego przełącznika do wszystkiego. W dobrze dobranym układzie jest tani, odporny i bardzo skuteczny; w źle dobranym potrafi być źródłem trudnych do zdiagnozowania problemów. Dlatego przed montażem wolę raz jeszcze sprawdzić warunki pracy niż później wymieniać komponenty po kolei.
Dlaczego ten przełącznik mocy nadal ma sens w nowoczesnych układach
Mimo że dostępnych jest dziś wiele bardziej elastycznych elementów półprzewodnikowych, SCR wciąż broni się tam, gdzie liczy się prostota, duża odporność na impulsy i praca przy wysokich napięciach. Właśnie dlatego nadal spotyka się go w prostownikach, układach miękkiego startu, zabezpieczeniach oraz w rozwiązaniach przemysłowych, w których niezawodność jest ważniejsza niż elegancja sterowania. Ja traktuję go jak narzędzie do zadań specjalnych, a nie relikt starej elektroniki.
Jeżeli dobrze rozumiesz, kiedy się załącza, kiedy gaśnie i jak reaguje na obciążenie, to otrzymujesz bardzo przewidywalny element do pracy z energią. Jeżeli te zasady zignorujesz, nawet prosty układ może zachowywać się nieintuicyjnie. Właśnie ta różnica decyduje o tym, czy komponent pomaga w projekcie, czy zaczyna przeszkadzać.
