Instalacja elektryczna bezpuszkowa to sposób prowadzenia okablowania, w którym połączenia przenosi się do osprzętu, opraw, rozdzielnic albo prefabrykowanych modułów zamiast do klasycznych puszek rozgałęźnych ukrytych w ścianie. Taki układ upraszcza remont, poprawia estetykę i bywa bardzo wygodny w nowoczesnych wnętrzach, ale tylko wtedy, gdy jest dobrze zaprojektowany. Poniżej rozkładam temat na praktykę: od zasady działania, przez zastosowania, po najczęstsze błędy i realne ograniczenia.
Najważniejsze fakty, które warto znać przed wyborem takiego układu
- To nie jest instalacja „bez łączeń”, tylko instalacja z połączeniami przeniesionymi w miejsca dostępne serwisowo.
- Najlepiej sprawdza się w remontach, sufitach podwieszanych, strefach technicznych, garażach, warsztatach i przy systemach modułowych.
- Największy zysk to mniej kucia, szybszy montaż i czystszy efekt końcowy.
- Największe ryzyko to schowanie połączeń w miejscu, do którego później nie da się wrócić bez demolki.
- W praktyce liczą się dobór złączek, przekroje przewodów, opis obwodów i dostęp do punktów łączeniowych.
- W wilgoci i na zewnątrz sens mają rozwiązania natynkowe i obudowy o odpowiedniej klasie ochrony, na przykład IP55.
Na czym polega układ bez puszek rozgałęźnych
W klasycznej instalacji wiele połączeń trafia do puszki rozgałęźnej, a potem znika pod tynkiem. W układzie bezpuszkowym logika jest inna: punkty łączeniowe są przeniesione tam, gdzie da się je kontrolować i gdzie nie trzeba później kuć ściany tylko po to, by dostać się do jednego przewodu. Ja patrzę na to jak na zmianę miejsca serwisowania, a nie na likwidację samych połączeń.
W praktyce taki system może działać na kilka sposobów:
- łączenia znajdują się w osprzęcie podtynkowym lub natynkowym,
- przewody są spinane w oprawach oświetleniowych, rozdzielnicach albo szafkach technicznych,
- instalacja korzysta z prefabrykowanych odcinków i systemów wtykowych, które skracają montaż i ograniczają ryzyko pomyłek.
To ważne rozróżnienie, bo wiele osób słyszy „bez puszek” i wyobraża sobie instalację bez żadnego porządku w połączeniach. W rzeczywistości chodzi o przeniesienie łączeń do miejsc czytelnych, dostępnych i łatwych do sprawdzenia. I właśnie od tego zależy, czy rozwiązanie będzie wygodne, czy stanie się problemem przy pierwszej awarii. Żeby to ocenić uczciwie, trzeba zobaczyć, z czego taki układ się składa.
Jak wygląda jej budowa i prowadzenie przewodów
Najbardziej praktyczny obraz tej technologii to zestaw kilku elementów, które zastępują tradycyjną „sieć puszek” w ścianach. W nowoczesnych systemach najczęściej spotyka się złączki sprężynowe, systemy plug-and-play, osprzęt natynkowy oraz centralizację części połączeń w rozdzielnicy. WAGO pokazuje to dobrze na serii 221, która obejmuje przewody od 0,14 do 6 mm², ma przezroczystą obudowę ułatwiającą kontrolę i występuje w kompaktowej formie, nawet o 40% mniejszej od poprzednich rozwiązań.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Złączki sprężynowe | Łączą przewody bez klasycznego skręcania i upychania żył | Przyspieszają montaż i ułatwiają kontrolę połączenia |
| Systemy wtykowe | Przenoszą część połączeń na prefabrykowane złącza | Zmniejszają ryzyko pomyłek i upraszczają rozbudowę |
| Osprzęt natynkowy | Chroni punkty końcowe instalacji w trudniejszych warunkach | Sprawdza się tam, gdzie nie chcesz kuć ścian albo potrzebujesz odporności na pył i wilgoć |

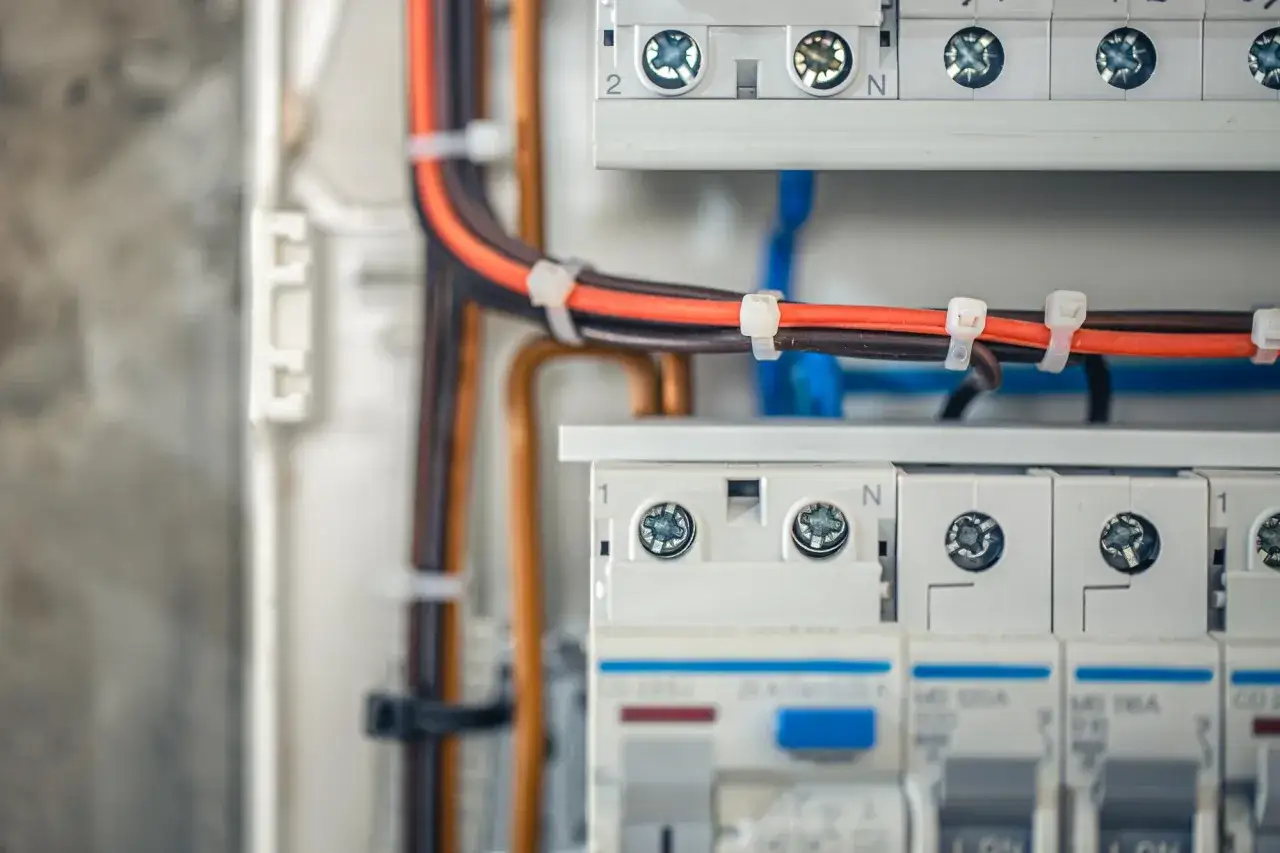

| Rozdzielnica lub obudowa techniczna | Porządkuje większą liczbę obwodów w jednym miejscu | Ułatwia serwis, pomiary i późniejsze zmiany |
W systemach wtykowych spotyka się też konkretne klasy obciążenia, na przykład 16 A, 25 A i 35 A, co pomaga dobrać rozwiązanie do oświetlenia, sterowania albo zasilania mocniejszych obwodów. To nie są detale dla elektryka-nerda; to właśnie te parametry decydują, czy instalacja będzie przewidywalna po latach. Gdy już wiemy, jak to jest zbudowane, warto sprawdzić, gdzie taki układ faktycznie daje przewagę.
Gdzie sprawdza się najlepiej
Nie każda inwestycja potrzebuje bezpuszkowego układu. Najlepsze efekty widzę tam, gdzie liczy się szybki montaż, ograniczenie prac murarskich albo duża liczba późniejszych zmian w aranżacji. Hager opisuje natynkowe rozwiązania jako szybki i czysty montaż bez kucia ścian, z ochroną IP55, a to od razu podpowiada, że garaż, warsztat, pomieszczenie gospodarcze czy strefa zewnętrzna są naturalnym środowiskiem dla takiej technologii.
| Scenariusz | Dlaczego pasuje | Na co uważać |
|---|---|---|
| Remont mieszkania | Mniej kucia i łatwiejsze prowadzenie nowych tras | Trzeba dobrze ustalić miejsca dostępowe, zanim pojawi się tynk i zabudowa |
| Sufit podwieszany i oświetlenie | Połączenia można schować w przestrzeni technicznej, ale nadal utrzymać do nich dostęp | Nie wolno tworzyć „martwych” punktów bez możliwości serwisu |
| Garaż, warsztat, kotłownia | Natynkowy osprzęt i odporne obudowy dobrze znoszą trudniejsze warunki | Trzeba dobrać odpowiednią klasę ochrony, nie tylko wygląd |
| Smart home i automatyka | Systemy modułowe i wtykowe skracają montaż oraz ułatwiają rozbudowę | Każdy moduł musi być opisany, żeby później nie szukać obwodu metodą prób i błędów |
| Biuro, fit-out, przestrzenie zmianowane | Łatwiej przebudować układ gniazd, sterowania i oświetlenia | Projekt powinien przewidywać przyszłe rearanżacje, a nie tylko stan „na dziś” |
To rozwiązanie szczególnie lubię tam, gdzie inwestor wie, że układ wnętrza będzie ewoluował. Jeśli instalacja ma żyć razem z przestrzenią, a nie być jednorazowym zamkniętym projektem, taki model zaczyna mieć sens. Ale zanim uznamy go za lepszy od klasyki, trzeba uczciwie porównać zyski i straty.
Co zyskujesz, a co tracisz względem klasycznej instalacji
Największy błąd przy ocenie tej technologii to skupienie się tylko na estetyce. Ja patrzę szerzej: na robociznę, serwis, elastyczność i ryzyko przyszłych przeróbek. Bezpuszkowy układ nie zawsze jest tańszy w materiale, ale bardzo często wygrywa czasem montażu i czystością prac wykończeniowych.
| Cecha | Układ z puszkami | Układ bez puszek rozgałęźnych |
|---|---|---|
| Estetyka | Połączenia znikają w ścianie | Połączenia trafiają do osprzętu, obudów lub rozdzielnic, więc układ bywa czytelniejszy |
| Czas montażu | Często wymaga więcej prac murarskich i większej liczby punktów połączeń | Może być szybszy, zwłaszcza przy prefabrykacji i systemach wtykowych |
| Serwis | Dobrze wykonany układ jest prosty, ale awaria w źle dostępnej puszce potrafi utrudnić życie | Lepszy, jeśli punkty łączeniowe są dostępne i opisane |
| Rozbudowa | Wymaga większej ingerencji w ściany | Łatwiejsza, jeśli projekt od początku zakłada modułowość |
| Koszt materiału | Bywa niższy przy prostym układzie | Często wyższy przez lepsze złączki, osprzęt i moduły |
| Koszt robocizny | Może wzrosnąć przez więcej pracy przy kuciu i wykończeniu | Potrafi spaść, jeśli układ jest prefabrykowany i dobrze przygotowany |
W praktyce nie ma tu jednej odpowiedzi dla wszystkich. Jeśli zależy Ci na maksymalnie prostym i tanim układzie, klasyczna instalacja nadal broni się bardzo dobrze. Jeśli jednak priorytetem są zmiany aranżacyjne, szybki montaż i czytelny serwis, bezpuszkowy wariant zaczyna być rozsądną inwestycją. O tym, czy naprawdę się opłaci, decyduje sposób zaplanowania, a nie sama nazwa technologii.
Jak zaplanować i wykonać to bez błędów
Tu nie ma miejsca na improwizację. Dobrze zrobiona instalacja bezpuszkowa zaczyna się na papierze, zanim pojawi się pierwszy przewód. Najpierw rozpisuję obwody, potem miejsca dostępowe, a dopiero później dobieram osprzęt i sposób prowadzenia kabli.
- Rozrysuj wszystkie obwody i zaznacz, gdzie będą połączenia.
- Dobierz złączki do przekroju przewodów, a nie odwrotnie. Dla przykładu złączki WAGO 221 obejmują zakres 0,14-6 mm², a prostsze serie instalacyjne zwykle pracują w węższym zakresie, na przykład 0,5-2,5 mm².
- Ustal, które punkty muszą pozostać dostępne do kontroli, testów i ewentualnej wymiany.
- Oznacz obwody trwałymi opisami, żeby po latach wiadomo było, co do czego prowadzi.
- Dobierz klasę ochrony do warunków. W strefach narażonych na pył i wilgoć sens ma natynkowy osprzęt o podwyższonej szczelności, na przykład IP55.
- Zapewnij miejsce na zapas przewodu i na serwisowy demontaż, bo zbyt ciasna puszka, obudowa albo kanał kablowy potrafią zepsuć najlepszy projekt.
W rozwiązaniach modułowych warto też od razu przewidzieć przyszłą rozbudowę. Jeśli dziś instalujesz jedno oświetlenie albo jedno gniazdo, a jutro dojdzie automatyka, czujniki albo sterowanie roletami, każdy dodatkowy centymetr porządku w projekcie zaprocentuje. I właśnie tu widać różnicę między dobrze pomyślaną instalacją a układem, który tylko wygląda nowocześnie.
Najczęstsze błędy i moment, w którym lepsza jest klasyka
Najczęściej spotykam cztery błędy. Pierwszy to chowanie połączeń tak, że później nie da się do nich dotrzeć bez rozbiórki ściany. Drugi to mieszanie przypadkowych złączek i przewodów bez sprawdzenia przekrojów oraz obciążenia. Trzeci to brak opisów, przez co po kilku miesiącach nikt nie wie, który przewód obsługuje dany obwód. Czwarty to ignorowanie warunków środowiskowych, zwłaszcza wilgoci i pyłu.
Jest też moment, w którym klasyczne rozwiązanie nadal wygrywa. Jeśli układ ma być prosty, przewidywalny i prawdopodobnie nie będzie zmieniany przez lata, tradycyjne puszki rozgałęźne mogą być po prostu bardziej ekonomiczne. Jeśli wykonawca nie ma doświadczenia z systemami wtykowymi albo inwestor nie chce inwestować w lepszy osprzęt i dokumentację, prostsza technologia bywa rozsądniejszym wyborem. Dla przejrzystości porównuję to tak:
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Mało zmian w przyszłości, prosty układ | Klasyczna instalacja | Niższy koszt wejścia i mniejsza złożoność |
| Remont z ograniczonym kuciem | Układ bez puszek rozgałęźnych | Mniej prac murarskich i szybsze wykończenie |
| Przestrzeń techniczna, biuro, smart home | System modułowy lub wtykowy | Łatwiejsza rozbudowa i przeorganizowanie obwodów |
| Garaż, warsztat, strefa zewnętrzna | Osprzęt natynkowy o wysokiej szczelności | Lepsza odporność na warunki pracy |
Jeśli miałbym wskazać jedną granicę, którą najłatwiej przekroczyć, to właśnie ta: bezpuszkowy układ przestaje być zaletą, kiedy nie wiadomo, gdzie są jego punkty dostępu. Wtedy technologia, która miała upraszczać serwis, zaczyna go utrudniać. Dlatego na końcu wszystko sprowadza się do jakości projektu i dyscypliny wykonania.
Co warto zapamiętać przed decyzją o takim układzie
Najzdrowsze podejście jest proste: najpierw funkcja, potem forma. Jeśli zależy Ci na czystym remoncie, łatwiejszej adaptacji wnętrza i czytelnym serwisie, bezpuszkowy układ ma bardzo mocne argumenty. Jeśli jednak liczysz przede wszystkim prostotę i minimalny koszt, klasyka nadal jest bezpiecznym wyborem.
Najlepsze realizacje nie imponują tym, że „nie widać puszek”. Imponują tym, że po latach instalacja nadal jest dostępna, logiczna i łatwa do naprawy. I właśnie taki test warto przyjąć, zanim podejmiesz decyzję o całym układzie przewodów.
