Montaż nowego gniazda nie sprowadza się do przykręcenia ramki i włożenia kilku żył do zacisków. W praktyce liczy się kolejność pracy, dobór przewodów, poprawne rozpoznanie L, N i PE oraz to, czy instalacja w ogóle nadaje się do takiego ruchu. To tekst o tym, jak bezpiecznie przeprowadzić podłączenie gniazdka, dobrać kable i uniknąć błędów, które później wychodzą dopiero przy pierwszym większym obciążeniu.
Najkrócej mówiąc, liczy się kolejność prac i dobór przewodów
- Najpierw odłącz obwód i sprawdź brak napięcia testerem, nie tylko wyłącznikiem w rozdzielnicy.
- Do typowego gniazda w domu najczęściej stosuje się przewód 3x2,5 mm².
- Żyły mają konkretne role: L, N i PE nie są zamienne, a kolor izolacji jest tylko wskazówką.
- Jeśli przewód jest linką, końcówki warto zakończyć tulejkami kablowymi.
- Po montażu trzeba sprawdzić mocowanie, uziemienie i to, czy gniazdo nie grzeje się pod obciążeniem.
Sprawdź instalację, zanim ruszysz z narzędziami
Ja zawsze zaczynam od bezpieczeństwa, bo przy instalacji 230 V nie ma miejsca na zgadywanie. Jeśli obwód nie jest pewnie odłączony, nie ma sensu przechodzić dalej. W praktyce odcinam zasilanie w rozdzielnicy, zabezpieczam obwód przed przypadkowym załączeniem i dopiero potem sprawdzam brak napięcia dwubiegunowym testerem lub miernikiem.
W materiałach UOKiK dotyczących instalacji elektrycznych zwraca się uwagę, że połączenia należy wykonywać w osprzęcie albo puszkach instalacyjnych, a nie przez skręcanie żył. To ważne, bo wiele problemów bierze się nie z samego gniazda, tylko z prowizorycznych połączeń ukrytych w ścianie. Jeśli w puszce widzisz nadtopienia, luźne przewody, stare aluminium albo ślady przegrzania, nie traktuję tego jako zwykłej wymiany osprzętu, tylko jako sygnał do dokładniejszej diagnostyki.
- dwubiegunowy tester napięcia albo miernik,
- śrubokręt izolowany,
- ściągacz izolacji,
- tulejki do żył linkowych,
- latarka, bo w puszce zwykle jest po prostu ciasno.
Jeśli nie masz pewności, który przewód jest czym, nie próbuję tego ustalać „na oko”. Kiedy obwód jest bezpieczny i przygotowany, przechodzę do kabli, bo to one najczęściej zdradzają, z jaką instalacją naprawdę mam do czynienia.
Jakie przewody i oznaczenia trafiają do gniazda
W typowej instalacji domowej gniazdo zasila się przewodem trójżyłowym, najczęściej 3x2,5 mm². To rozwiązanie spotkasz w obwodach gniazd wtyczkowych dużo częściej niż w instalacji oświetleniowej, gdzie zwykle pracuje się na 1,5 mm². Taki podział nie jest przypadkowy: gniazda mają obsłużyć większe obciążenie, więc potrzebują solidniejszego przewodu i właściwego zabezpieczenia.
| Żyła | Typowy kolor | Rola w gnieździe | Na co zwrócić uwagę |
|---|---|---|---|
| L | brązowy, czarny lub szary | Przewód fazowy | To na nim pojawia się napięcie, więc musi trafić do właściwego zacisku. |
| N | niebieski | Przewód neutralny | Nie wolno go mylić z ochronnym, nawet jeśli w starej instalacji kolory są niejednoznaczne. |
| PE | żółto-zielony | Przewód ochronny | Łączy się go ze stykiem ochronnym, czyli z bolcem albo odpowiednim zaciskiem. |
W praktyce kolor izolacji traktuję jako wskazówkę, nie wyrocznię. W starszych mieszkaniach bywa, że przewody były prowadzone dawnymi standardami albo ktoś już wcześniej coś poprawiał „po swojemu”. Jeśli masz tylko dwa przewody, nie dorabiaj ochrony na skróty. To nie jest moment na improwizację, tylko na ocenę stanu całej instalacji.
Przy doborze kabla ważny jest też sposób prowadzenia. W ścianie najczęściej spotyka się przewód płaski YDYp, a w rurkach lub kanałach przewód okrągły YDY. Gdy instalacja ma być prowadzona wzdłuż ściany, dobrze trzymać się pionu albo poziomu, nie skosu. Dzięki temu później łatwiej zlokalizować trasę przewodu i nie uszkodzić go przy wierceniu.
Kiedy mam już sensownie dobrane żyły i znam ich funkcję, mogę przejść do samego montażu. Tu najłatwiej zrobić błąd nie dlatego, że to trudne, tylko dlatego, że człowiek się spieszy.

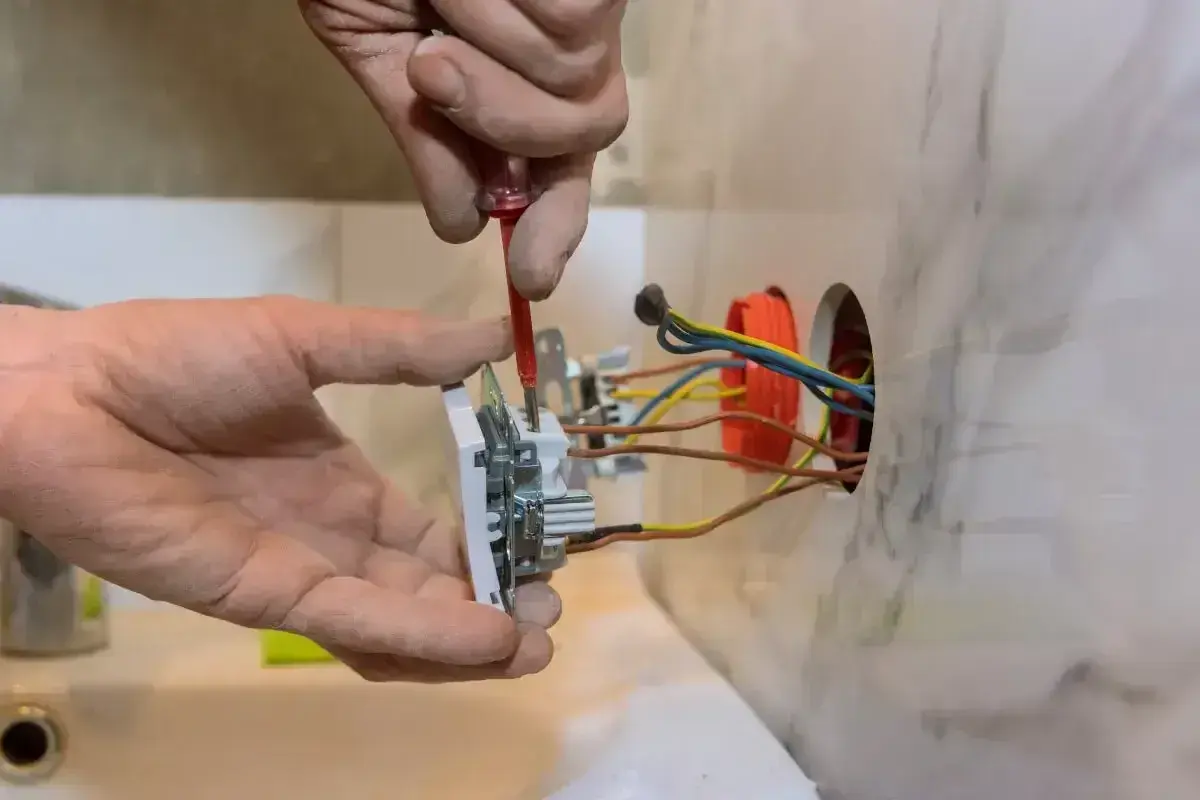

Montaż gniazda krok po kroku
Sam proces jest prosty tylko wtedy, gdy wszystko przygotujesz wcześniej. Ja robię to zawsze w tej samej kolejności, bo ona ogranicza ryzyko pomyłki i pozwala wyłapać problemy jeszcze przed skręceniem mechanizmu.
- Odłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia testerem.
- Zdejmij ramkę i mechanizm starego gniazda albo przygotuj nowy osprzęt do montażu.
- Oceń stan przewodów. Jeśli końce są utlenione, zbyt krótkie albo uszkodzone, odetnij fragment i przygotuj nowe zakończenie.
- Zdejmij izolację na około 8-10 mm. Goła żyła nie powinna wystawać poza zacisk.
- Jeśli masz przewód linkowy, załóż tulejkę kablową. Do zacisku ma wejść stabilny, zwarty koniec przewodu.
- Podłącz PE do styku ochronnego, N do zacisku neutralnego, a L do zacisku fazowego.
- Dokręć zaciski pewnie, ale bez miażdżenia żyły. Przewód ma siedzieć stabilnie, bez luzu.
- Ułóż przewody w puszce tak, żeby nie były zagięte pod ostrym kątem i nie były naciągnięte.
- Osadź mechanizm w puszce, wypoziomuj go i przykręć, a na końcu załóż ramkę.
- Włącz zasilanie i sprawdź działanie gniazda pod obciążeniem oraz poprawność ochrony.
Jeśli instalacja jest nowa, wszystko zwykle pasuje od razu. Gdy remontujesz starsze mieszkanie, częściej wychodzą drobne niespodzianki: za krótki przewód, zbyt płytka puszka albo przewód ochronny, który trzeba najpierw poprawnie zidentyfikować. Dlatego po montażu zawsze przechodzę jeszcze do kontroli błędów, bo to one najczęściej psują efekt po kilku tygodniach użytkowania.
Najczęstsze błędy, które wychodzą dopiero po czasie
Najbardziej kłopotliwe błędy przy gniazdach rzadko są spektakularne. Częściej to drobiazgi, które na początku niczego nie zdradzają, a potem powodują grzanie się osprzętu, przerywanie styku albo kłopoty z uziemieniem. To właśnie dlatego przy montażu nie oszczędzam dwóch minut na sprawdzenie połączeń.
- Mylenie L z N w starych instalacjach lub bez sprawdzenia miernikiem.
- Luźne zaciski, które po pewnym czasie zaczynają się grzać.
- Za krótko odizolowana żyła albo przeciwnie, zbyt dużo gołego przewodu poza zaciskiem.
- Brak tulejki na lince, jeśli przewód nie jest drutem instalacyjnym.
- Ułożenie przewodów pod naprężeniem, przez co gniazdo później „pracuje” w puszce.
- Mostkowanie na skróty zamiast poprawnej weryfikacji układu instalacji.
- Ignorowanie śladów przegrzania, przebarwień i pęknięć izolacji.
Ja zwracam też uwagę na to, czy zaciski są przystosowane do konkretnego typu przewodu. Do jednego punktu da się podłączyć przewód poprawnie, ale jeśli osprzęt jest słabej jakości albo puszka jest za ciasna, problem wróci przy pierwszym większym obciążeniu. Dlatego po uniknięciu oczywistych błędów warto jeszcze dobrać samo gniazdo do miejsca, w którym ma pracować.
Jak dobrać gniazdo do miejsca i obciążenia obwodu
Nie każde gniazdo ma pracować w takich samych warunkach. Inaczej podchodzę do salonu, inaczej do kuchni, a jeszcze inaczej do garażu albo łazienki. Sam przewód bywa taki sam, ale osprzęt i sposób montażu już nie. To ważne, bo dobrze dobrane gniazdo nie tylko wygląda lepiej, ale też dłużej trzyma parametry.
| Rodzaj gniazda | Gdzie ma sens | Co sprawdzić przy kablach |
|---|---|---|
| Standardowe pojedyncze | Salon, sypialnia, gabinet | Trzy żyły, poprawne zaciski i stabilne osadzenie w puszce. |
| Podwójne | Miejsca z większą liczbą urządzeń | Czy zaciski i głębokość puszki pozwalają na wygodne ułożenie przewodów. |
| Z klapką lub IP44 | Kuchnia, garaż, pralnia, strefy bardziej narażone na wilgoć | Uszczelnienie, poprawne dosunięcie mechanizmu i brak naprężeń na przewodach. |
| Z USB lub smart | Nowocześniejsze wnętrza, miejsca z ładowaniem urządzeń | Miejsce w puszce i obciążenie obwodu, bo dodatkowa elektronika też coś pobiera. |
Jeśli w danym obwodzie pracuje kilka urządzeń o większej mocy, nie patrzę tylko na samo gniazdo. Przy 230 V i zabezpieczeniu 16 A mówimy w przybliżeniu o 3,68 kW maksymalnego obciążenia obwodu, ale to nie jest zaproszenie do ciągłego używania instalacji na granicy możliwości. W praktyce lepiej zostawić zapas niż później szukać przyczyny nagrzewania przewodów albo wybijania zabezpieczeń.
Po dobraniu osprzętu zostaje już tylko kontrola, a to właśnie ona odróżnia „zamontowane” od naprawdę poprawnie podłączonego gniazda.
Jak sprawdzić, czy połączenie działa tak, jak powinno
Po włączeniu zasilania nie kończę pracy na samym fakcie, że gniazdo „jest prąd”. Sprawdzam jeszcze, czy wszystko działa logicznie i bezpiecznie. Najprostszy test to pomiar obecności napięcia i kontrola, czy przewód ochronny rzeczywiście spełnia swoją rolę. Jeśli mam możliwość, używam też prostego testera gniazd, który szybko pokazuje podstawowe błędy połączenia.
- sprawdź, czy gniazdo jest stabilne i nie rusza się w puszce,
- upewnij się, że obudowa nie nagrzewa się po kilku minutach pracy,
- przetestuj działanie pod realnym obciążeniem, a nie tylko „na sucho”,
- sprawdź wyłącznik różnicowoprądowy, jeśli jest w instalacji,
- obejrzyj po kilku godzinach, czy w puszce nie ma śladów luzu lub przegrzewania.
Jeżeli cokolwiek budzi wątpliwości, nie próbuję tego „przepchnąć” siłą. Gniazdo, które po montażu grzeje się, iskrzy albo ma niejasny układ przewodów, wymaga korekty, a czasem już po prostu pomiaru przez elektryka. Na końcu zostaje jeszcze jedna rzecz, którą przy remoncie warto widzieć szerzej niż tylko przez pryzmat jednej puszki.
Kiedy lepiej spojrzeć szerzej na cały obwód
Samo gniazdo może być zmontowane poprawnie, a problem i tak siedzi gdzie indziej. Najczęściej widzę to w starszych mieszkaniach, w których ktoś dokłada kolejne punkty bez analizy, ile naprawdę zniesie obwód. Jeśli do jednego odcinka trafiają czajnik, ekspres, piekarnik kompaktowy albo grzejnik, to nawet poprawnie podłączony osprzęt nie rozwiąże kłopotu z przeciążeniem.
- masz tylko dwa przewody i nie ma pewności co do ochrony PE,
- instalacja jest aluminiowa albo wyraźnie stara,
- zabezpieczenia wybijają bez wyraźnej przyczyny,
- pojawia się zapach przegrzanej izolacji,
- chcesz zasilić kilka urządzeń o większej mocy z jednego obwodu,
- planujesz montaż gniazda w kuchni, łazience, garażu albo w miejscu bardziej narażonym na wilgoć.
W takich sytuacjach samo podłączenie nowego osprzętu nie wystarczy. Lepiej sprawdzić cały tor zasilania, dobór przekroju przewodów, stan puszek i zabezpieczeń niż później wracać do tego samego miejsca po awarii. Jeśli chcesz, mogę też przygotować osobny, bardziej techniczny poradnik o tym, jak dobrać przewód, zabezpieczenie i typ gniazda do konkretnego pomieszczenia, żeby całość była spójna z domową instalacją i nowoczesnym wyposażeniem.
